HEIDENHAIN iTNC 530 555
14.7 Calibr
a
zione del sist
ema di tastat
ur
a 3D
14.7 Calibrazione del sistema di
tastatura 3D
Introduzione
Per poter determinare con precisione il punto di commutazione
effettivo di un sistema di tastatura 3D, è necessario calibrare il
tastatore, il TNC potrebbe altrimenti non determinare alcun risultato di
misura esatto.
Nella calibrazione il TNC rileva la lunghezza "efficace" del tastatore e il
raggio "efficace" della sfera di tastatura. Per la calibrazione del sistema
di tastatura 3D fissare sulla tavola della macchina un anello di
regolazione con spessore e raggio interno noti.

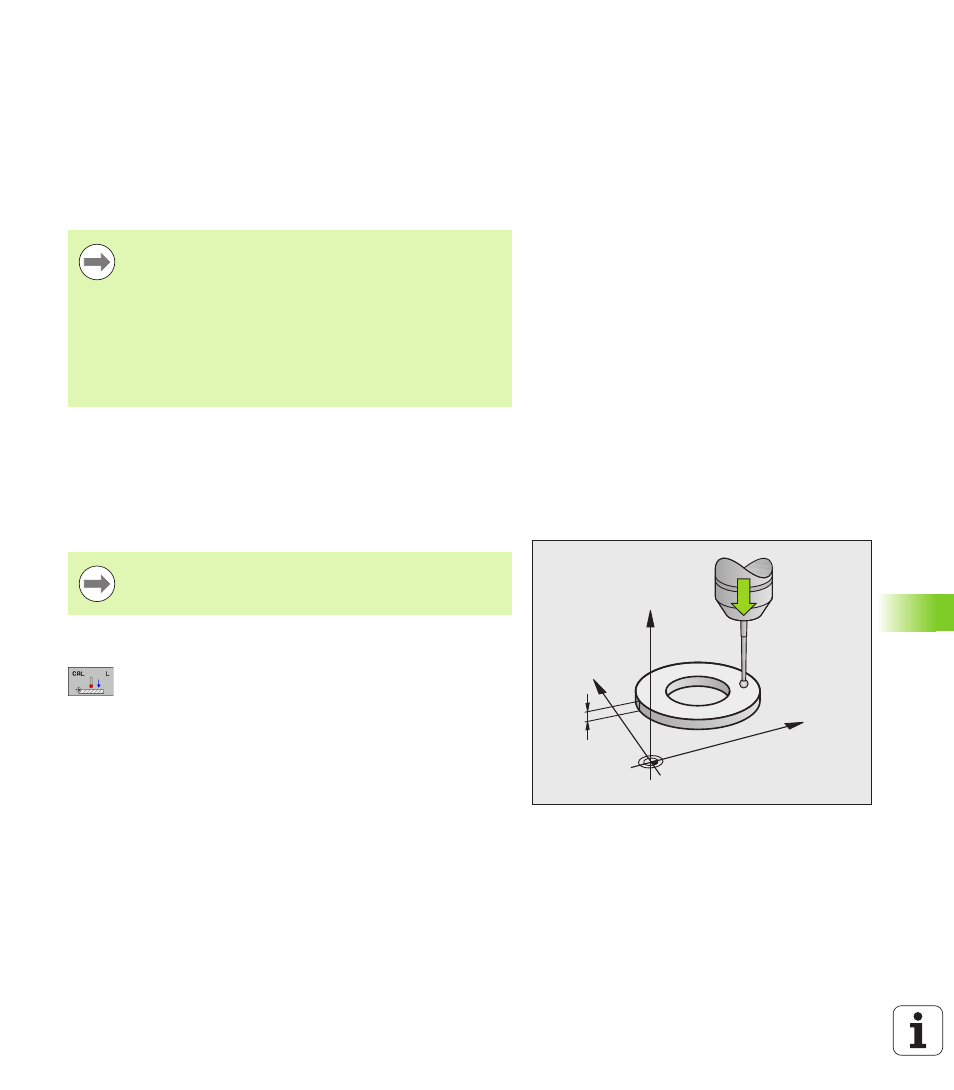

Calibrazione della lunghezza efficace
U Impostare l'origine nell'asse del mandrino in modo da avere per la
tavola della macchina: Z=0.
U Selezione della funzione di calibrazione per la
lunghezza del tastatore: premere il softkey TOUCH
PROBE e CAL L. Il TNC visualizza una finestra menu
con 4 campi di introduzione
U Impostare l'asse utensile (tasto di movimentazione
asse)
U Origine: introdurre lo spessore dell'anello di
regolazione
U I campi RAGGIO EFFICACE SFERA e LUNGH.
EFFICACE non devono essere compilati
U Accostare il tastatore alla superficie dell'anello di
regolazione
U Se necessario modificare la direzione di spostamento:
effettuare la selezione mediante softkey o i tasti
cursore
U Tastatura della superficie: premere il tasto esterno di
START
Calibrare sempre il sistema di tastatura in caso di:
„ messa in servizio
„ rottura del tastatore
„ sostituzione del tastatore
„ modifica dell'avanzamento di tastatura
„ irregolarità, ad es., a seguito di un riscaldamento della
macchina
„ modifica dell'asse utensile attivo
5
Y
X
Z
La lunghezza efficace del tastatore si riferisce sempre
all'origine dell'utensile. Di regola il costruttore della mac-
china colloca l'origine dell'utensile sul naso del mandrino.
