226 Programmazione: programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

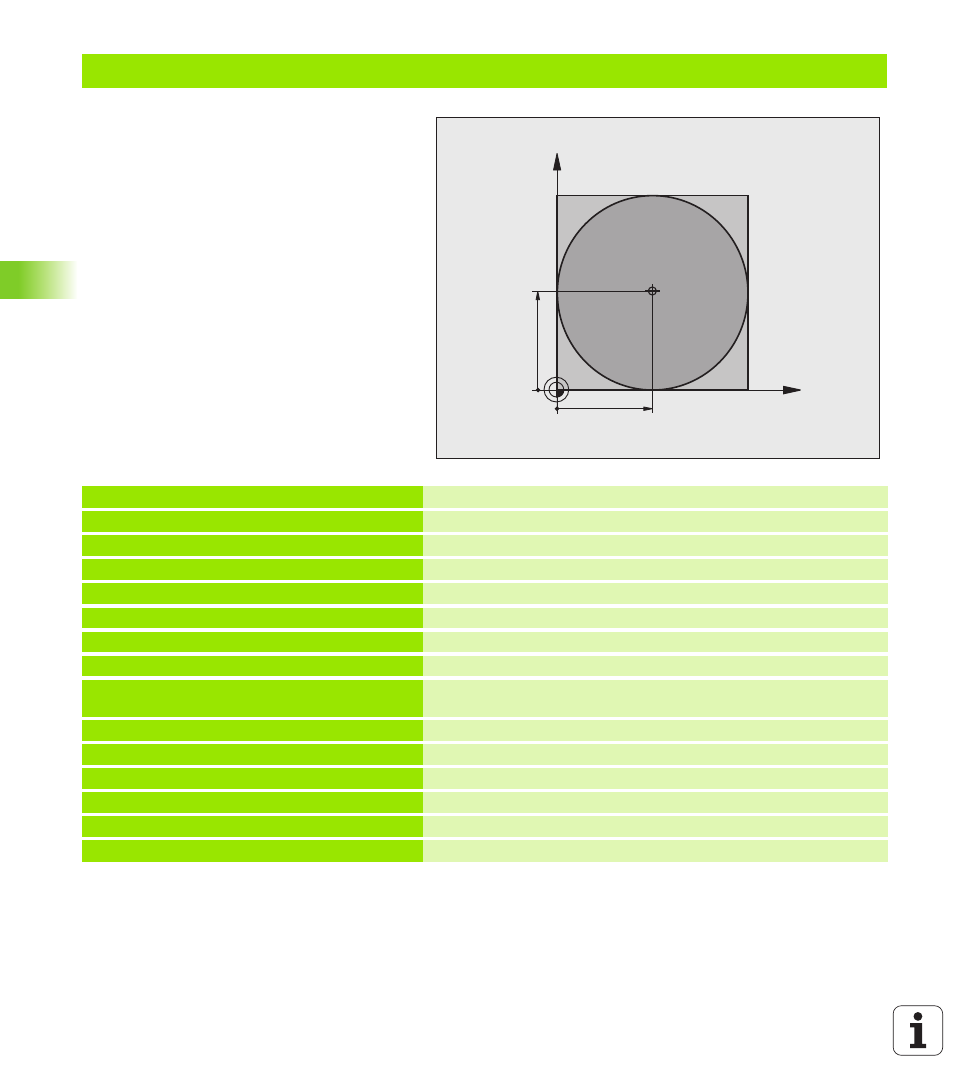

Esempio: cerchio completo con coordinate cartesiane
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3150 Chiamata utensile
4 CC X+50 Y+50 Definizione centro del cerchio
5 L Z+250 R0 FMAX Disimpegno utensile
6 L X-40 Y+50 R0 FMAX Preposizionamento utensile
7 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione
8 APPR LCT X+0 Y+50 R5 RL F300 Posizionamento sul punto di partenza del cerchio su traiettoria
circolare con
Raccordo
9 C X+0 DR- Posizionamento sul punto finale del cerchio (= punto di partenza)
10 DEP LCT X-40 Y+50 R5 F1000 Distacco dal profilo su traiettoria circolare con
raccordo tangenziale
11 L Z+250 R0 FMAX M2 Disimpegno utensile, fine programma
12 END PGM C-CC MM
X
Y
50
50
CC
