254 Programmazione: acquisizione dati da file DXF
7.
1 Gestione di file DXF (opzione sof
tw
a
re
)
7.1 Gestione di file DXF (opzione
software)
Applicazione

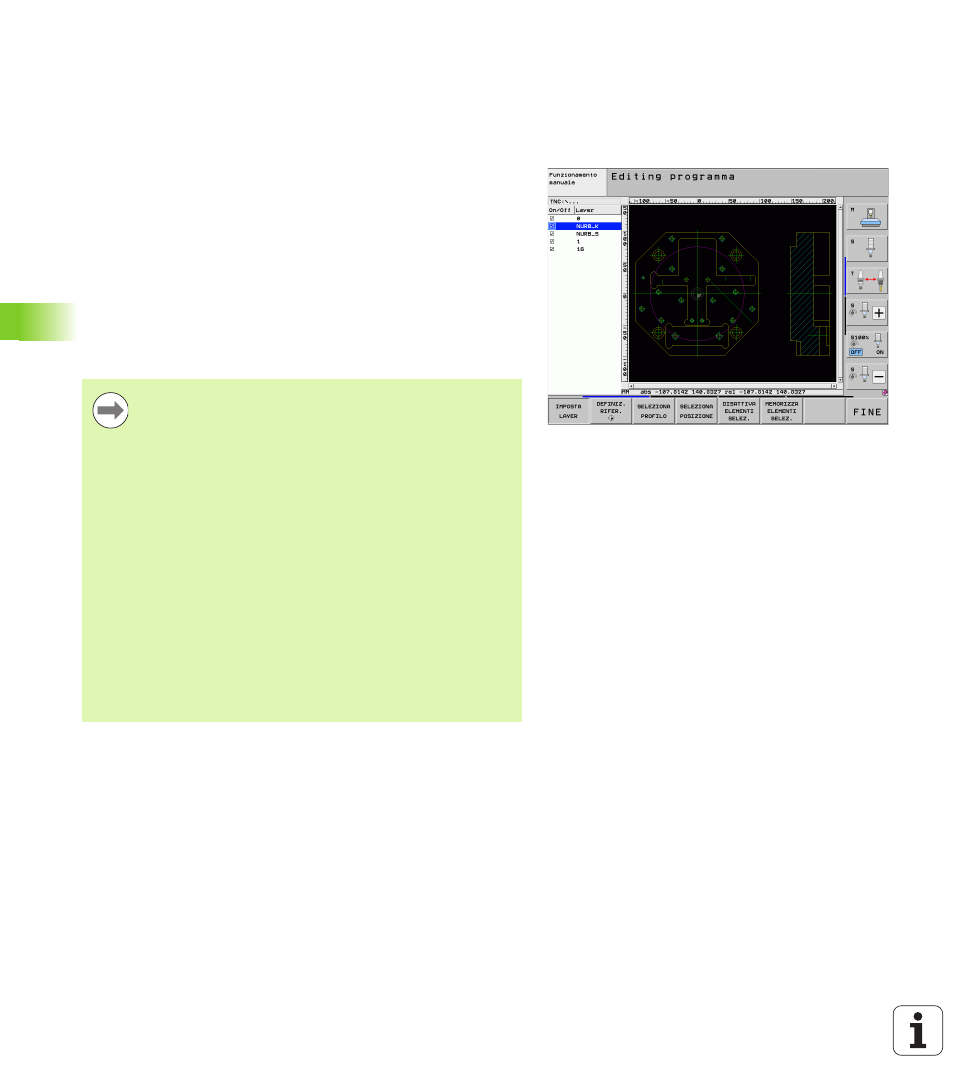

I file DXF generati su un sistema CAD possono essere aperti
direttamente sul TNC, per estrarre da essi profili o posizioni di
lavorazione e memorizzarli come programmi con dialogo in chiaro
oppure come file di punti. I programmi con dialogo in chiaro ricavati
dalla selezione di profili possono essere eseguiti anche su controlli
TNC più vecchi, poiché i programmi di profilo contengono solo blocchi
L
e CC/C.
Se si utilizzano file DXF nel modo operativo Editing programma, il TNC
genera programmi di profilo con estensione di file .H e file di punti con
estensione .PNT. Se si utilizzano file DXF nel modo operativo
smarT.NC, il TNC genera programmi di profilo con estensione .HC e file
di punti con estensione .HP.
Il file DXF da elaborare deve essere memorizzato sul disco
fisso del TNC.
Prima dell'immissione nel TNC verificare che il nome del
file DXF non contenga spazi oppure caratteri speciali non
ammessi (vedere "Nomi dei file" a pagina 108).
Il file DXF da aprire deve contenere almeno un layer.
Il TNC supporta il formato DXF più diffuso R12
(corrispondente a AC1009).
Il TNC non supporta il formato DXF binario. Quando si
genera il file DXF dal programma CAD o di disegno,
assicurarsi di memorizzare il file in formato ASCII.
I seguenti elementi DXF sono selezionabili come profilo:
„ LINE (retta)
„ CIRCLE (cerchio completo)
„ ARC (cerchio parziale)
„ POLYLINE (polilinea)
