HEIDENHAIN iTNC 530 459
12.2 F
u
nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
Definizione del piano di lavoro mediante un
unico angolo solido incrementale:
PLANE RELATIVE
Applicazione
L’angolo solido incrementale si utilizza quando un piano di lavoro
ruotato già attivo deve essere sottoposto ad un’ulteriore rotazione.
Esempio, applicazione di uno smusso a 45° su un piano ruotato.
Parametri di immissione

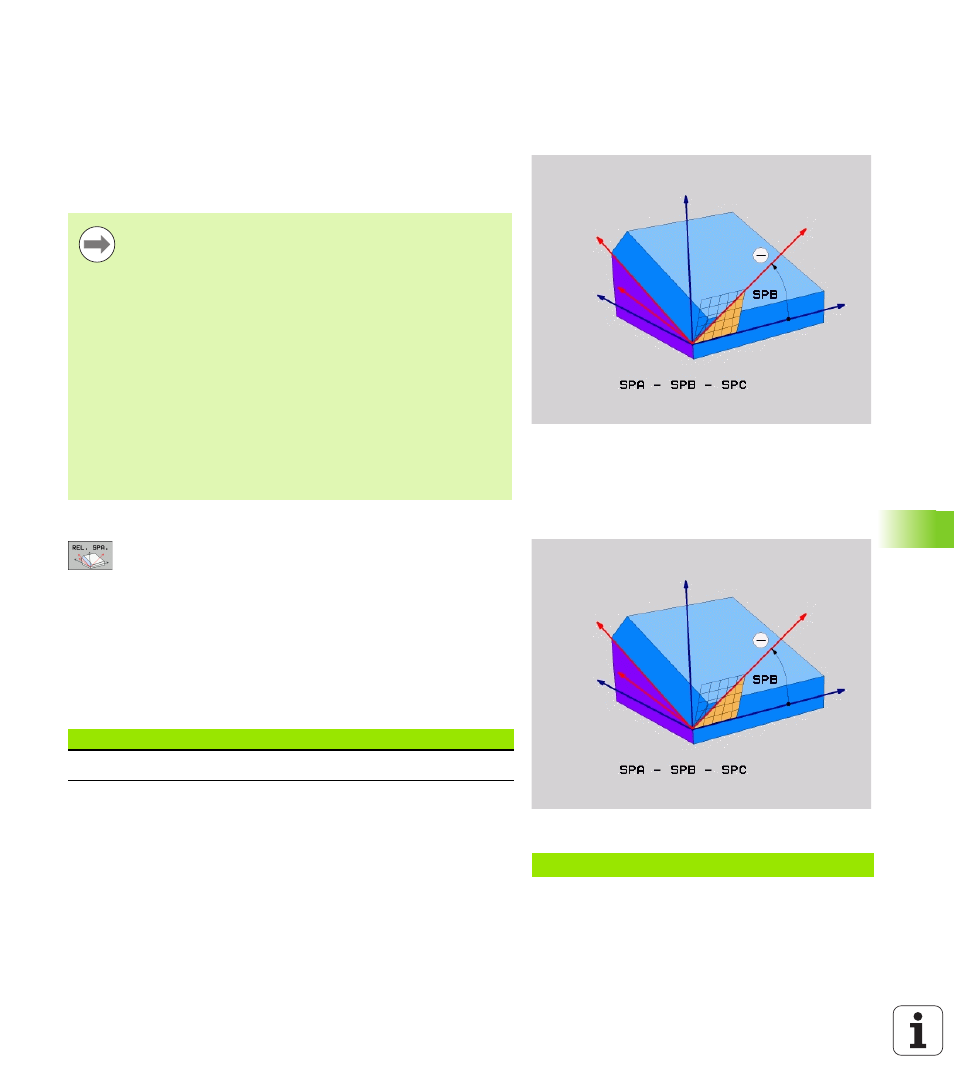

U Angolo incrementale? : angolo solido con cui il piano
di lavoro attivo deve essere ulteriormente orientato
(vedere figura in alto a destra). Selezionare con il
softkey l'asse intorno al quale si deve eseguire la
rotazione. Campo di immissione: da -359.9999° a
+359.9999°
U Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" a pagina 462)
Sigle utilizzate
Prima della programmazione
L'angolo definito è sempre riferito al piano di lavoro attivo,
indipendentemente dalla funzione che lo ha attivato.
Si può programmare un numero qualsiasi di funzioni PLANE
RELATIVE
consecutive.
Volendo ritornare al piano di lavoro che era attivo prima
della funzione PLANE RELATIVE, definire PLANE RELATIVE
con lo stesso angolo, ma con segno opposto.
Se si applica PLANE RELATIVE ad un piano di lavoro non
ruotato, il piano di lavoro non ruotato viene semplicemente
ruotato dell'angolo solido definito nella funzione PLANE.
Descrizione dei parametri per il comportamento nel
posizionamento: Vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pagina 462.
Esempio: blocco NC
5 PLANE RELATIV SPB-45 .....
Sigla Significato
RELATIV Inglese relative = riferito a
