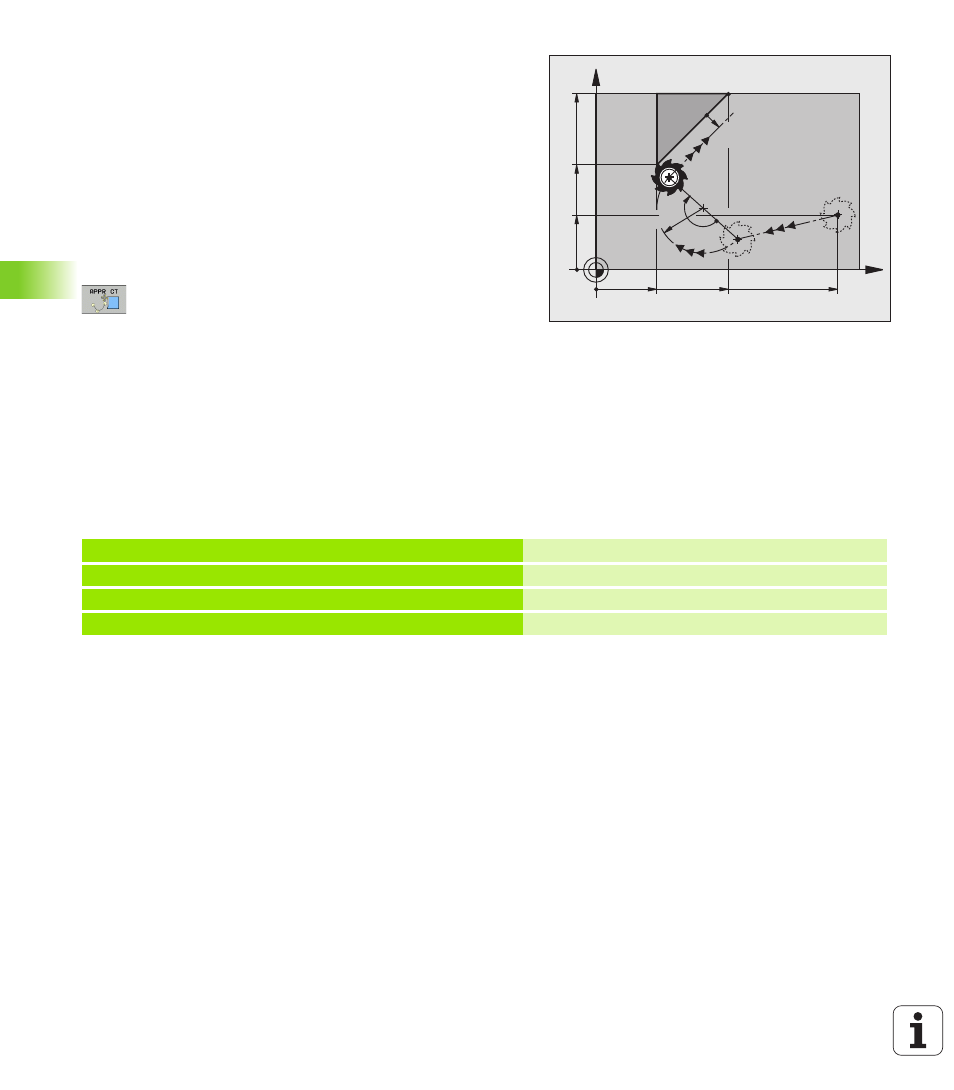

Avvicinamento su traiettoria circolare con
raccordo tangenziale: APPR CT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H
. Da lì l'utensile si porta, su una traiettoria circolare con
raccordo tangenziale al primo elemento del profilo, sul primo punto del
profilo P
A
.
La traiettoria circolare da P
H
a P
A
è definita dal raggio R e dall'angolo
al centro CCA. Il senso di rotazione della traiettoria circolare è definito
dall'andamento del primo elemento del profilo.
U Funzione di traiettoria qualsiasi: posizionarsi sul punto di partenza P
S
U Aprire il dialogo con il tasto APPR/DEP e il softkey APPR CT:
U Coordinate del primo punto del profilo P
A
U Raggio R della traiettoria circolare
„ Avvicinamento sul lato del pezzo definito dalla
correzione del raggio: inserire R con segno positivo
„ Avvicinamento dal lato del pezzo:
inserire R con segno negativo
U Angolo al centro CCA della traiettoria circolare
„ Inserire CCA solo con segno positivo
„ Valore di immissione massimo 360°
U Correzione del raggio RR/RL per la lavorazione
Blocchi esemplificativi NC
X
Y
10
20
PA
RR
PS
R0
PH
RR
40 10
CCA=
180°
R10
35
20
7 L X+40 Y+10 R0 FMAX M3 Avvicinamento a P
S
senza correzione del raggio
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 P
A
con corr. raggio RR, raggio R=10
9 L X+20 Y+35 Punto finale del primo elemento del profilo
10 L ... Successivo elemento del profilo
