HEIDENHAIN iTNC 530 195
5.3 Cor
rezione ut
ensile

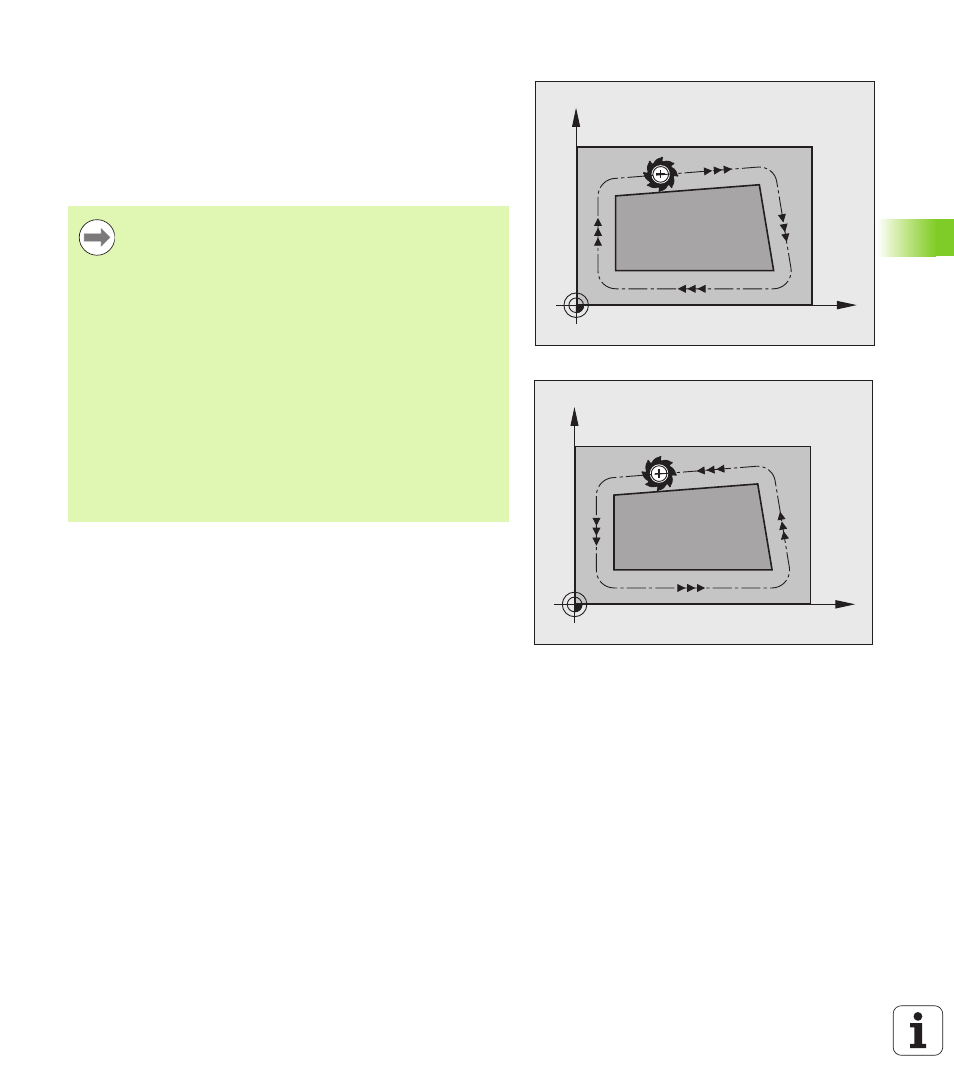

Traiettorie con correzione del raggio: RR e RL
Il centro dell'utensile si muove alla distanza del proprio raggio dal
profilo programmato: "a destra" e "a sinistra" indica la posizione
dell'utensile in direzione di spostamento lungo il profilo del pezzo.
Vedere figure.
X
Y
RL
X
Y
RR
RR L'utensile trasla a destra del profilo
RL L'utensile trasla a sinistra del profilo
Tra due blocchi di programma con differente correzione
del raggio RR e RL nel piano di lavoro deve trovarsi almeno
un blocco di spostamento senza correzione del raggio,
(quindi con R0).
Il TNC attiva una correzione del raggio alla fine del blocco
in cui viene programmata per la prima volta.
È possibile attivare la correzione del raggio anche per assi
ausiliari del piano di lavoro. Occorre programmare gli assi
ausiliari anche in ciascun blocco successivo, altrimenti il
TNC torna ad eseguire la compensazione del raggio
secondo l'asse principale.
Al primo blocco con correzione del raggio RR/RL e alla
disattivazione con R0 il TNC posiziona l'utensile sempre
perpendicolarmente al punto di partenza o al punto finale
programmati. Posizionare l'utensile prima del primo punto
del profilo o dopo l'ultimo punto del profilo, in modo da
non danneggiare il profilo.
