HEIDENHAIN iTNC 530 219
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

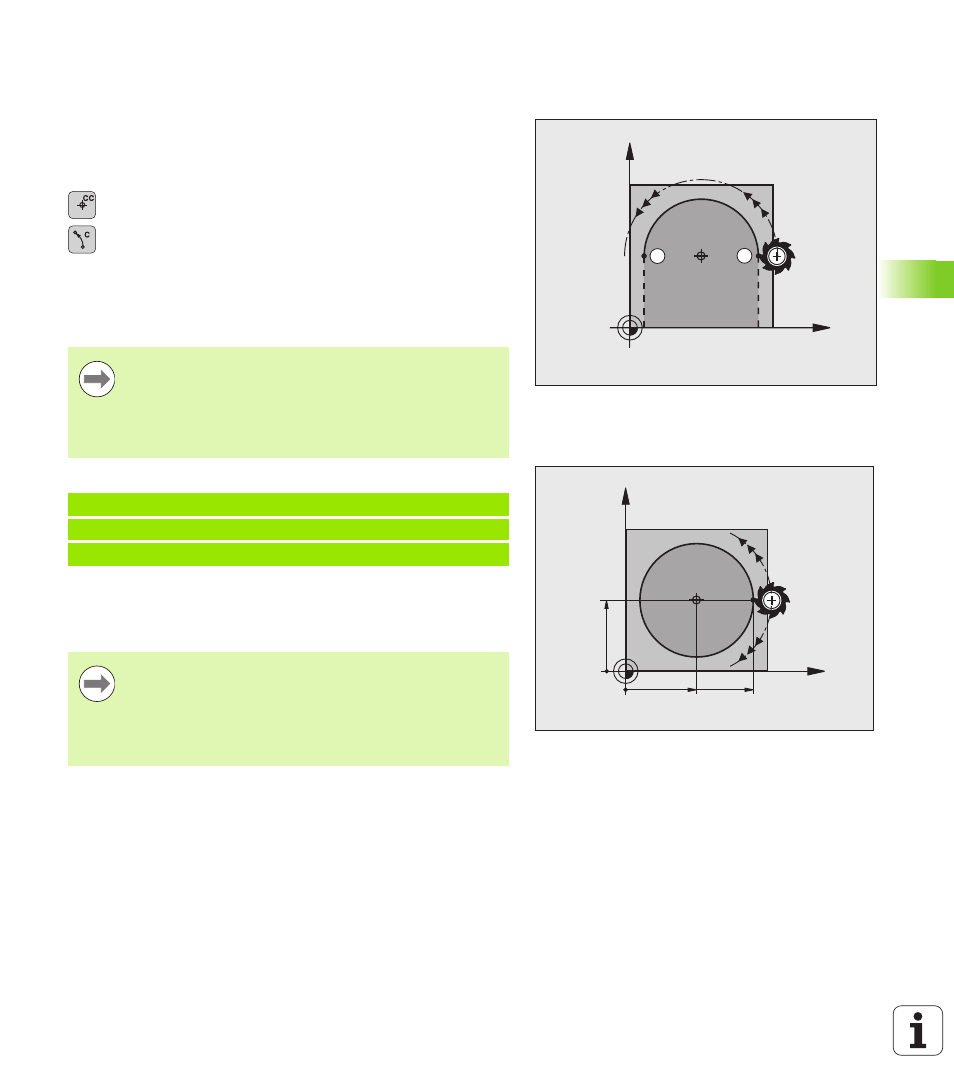

Traiettoria circolare C intorno al centro del
cerchio CC
Il centro del cerchio CC deve essere definito prima di programmare la
traiettoria circolare. L'ultima posizione dell'utensile programmata
prima della traiettoria circolare corrisponde al suo punto di partenza.
U Portare l'utensile sul punto di partenza della traiettoria circolare
U Inserire le Coordinate del centro del cerchio
U Inserire le Coordinate del punto finale dell'arco di
cerchio, se necessario:
U Senso di rotazione DR
U Avanzamento F
U Funzione ausiliaria M
Blocchi esemplificativi NC
Cerchio completo
Per il cerchio completo occorre programmare per il punto finale le
stesse coordinate del punto di partenza.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
Di norma il TNC percorre le traiettorie circolari nel piano di
lavoro attivo. Se sono stati programmati cerchi che non si
trovano nel piano di lavoro attivo, ad es. C Z... X... DR+
con l'asse utensile Z, e contemporaneamente il piano di
lavoro viene ruotato, il TNC percorre un cerchio nello
spazio, vale a dire un cerchio in 3 assi.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.
Tolleranza di inserimento: fino a 0,016 mm (definibile
tramite MP7431).
Cerchio minimo che il TNC può percorrere: 0,0016 µm.
