270 Programmazione: acquisizione dati da file DXF
7.
1 Gestione di file DXF (opzione sof
tw
a
re
)

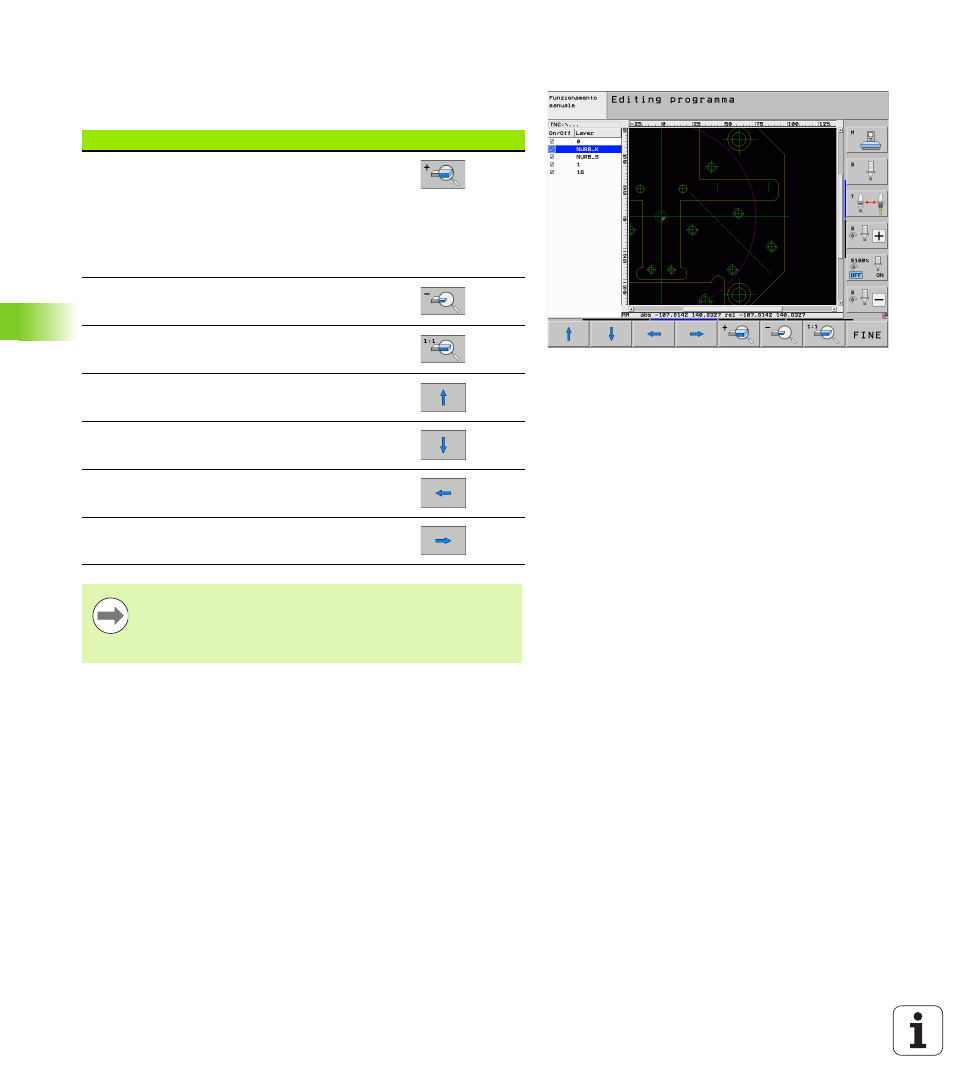

Funzione Zoom
Per riconoscere facilmente anche piccoli dettagli durante la selezione
di profili o di punti, il TNC dispone di una potente funzione Zoom.
Funzione Softkey
Ingrandimento del pezzo. Il TNC esegue
l'ingrandimento in modo da ingrandire sempre il
centro della sezione attualmente rappresentata.
Se necessario, posizionare con le barre di
scorrimento il disegno nella finestra in modo che
il dettaglio desiderato sia direttamente visibile
quando viene attivato il softkey
Riduzione del pezzo
Rappresentazione del pezzo a grandezza
originale
Spostamento verso l'alto del campo di zoom
Spostamento verso il basso del campo di zoom
Spostamento verso sinistra del campo di zoom
Spostamento verso destra del campo di zoom
Se si impiega un mouse dotato di rotella, è possibile
utilizzare quest'ultima per le funzioni di ingrandimento e
riduzione. Il centro dello zoom si trova sul punto in cui è
collocato il puntatore del mouse.
