232 Programmazione: programmazione profili
6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i

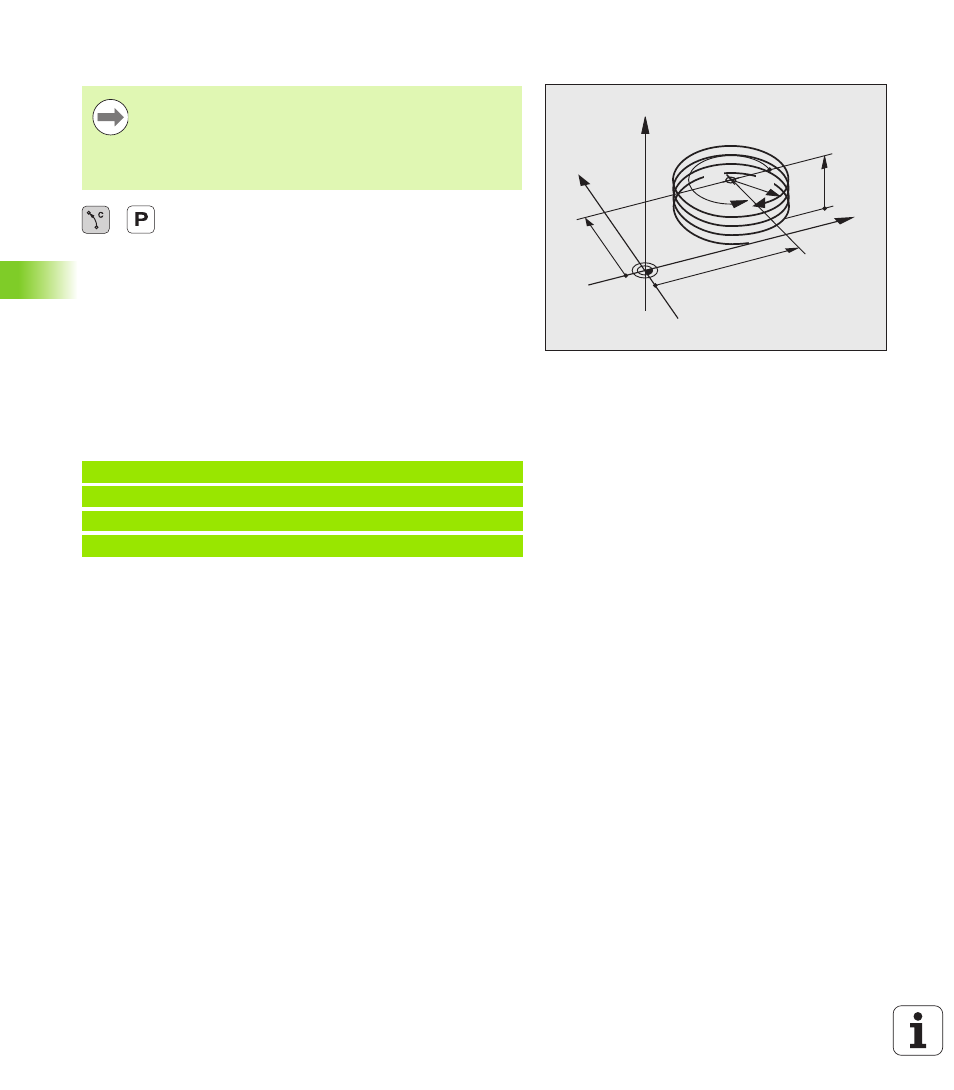

Programmazione di una traiettoria elicoidale
U Coordinate polari angolo : inserire in modo
incrementale l'angolo totale che l'utensile percorre
sulla traiettoria elicoidale. Dopo l'inserimento
dell'angolo selezionare l'asse utensile con un
tasto di selezione assi.
U Inserire in modo incrementale la Coordinata per
l'altezza della traiettoria elicoidale
U Senso di rotazione DR
Traiettoria elicoidale in senso orario: DR–
Traiettoria elicoidale in senso antiorario: DR+
U Inserire la Correzione raggio come specificato nella
tabella
Blocchi esemplificativi NC: filettatura M6 x 1 mm con 5 filetti
Y
X
Z
25
40
5
270°
R3
CC
Inserire il senso di rotazione e l'angolo totale incrementale
IPA
con lo stesso segno, altrimenti l'utensile potrebbe
muoversi su una traiettoria errata.
Per l'angolo totale IPA può essere inserito un valore tra
-99 999,9999° e +99 999,9999°.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
