568 Funzionamento manuale e allineamento
14.9 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a 3D

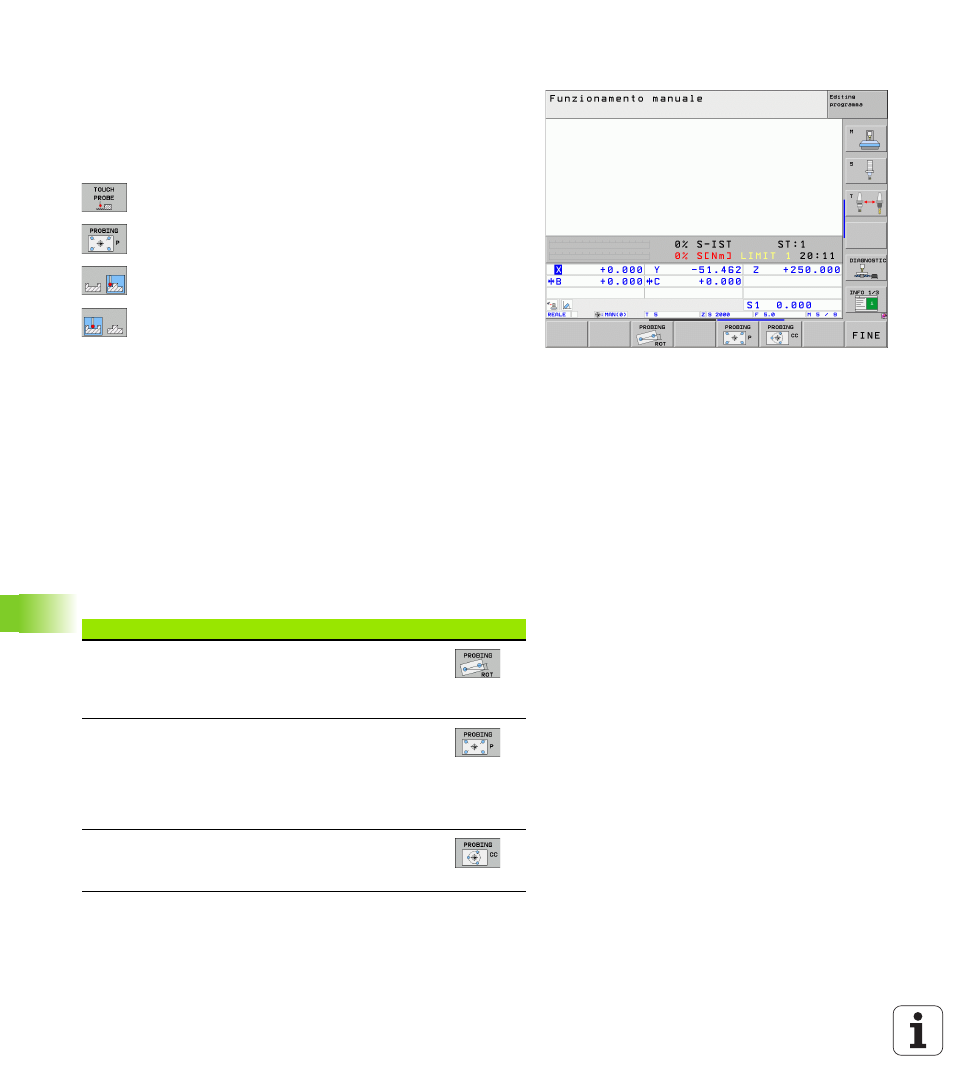

Impostazione origini su fori/isole circolari
Un secondo livello di softkey mette a disposizione delle funzioni per
l'impostazione dell'origine su fori o isole circolari.
Programmazione per tastare un foro o un'isola circolare
Nell'impostazione base vengono tastati i fori.
U Selezione della funzione di tastatura: premere il
softkey TOUCH PROBE, commutare il livello softkey
U Selezione della funzione di tastatura: premere ad es. il
softkey TASTARE P
U Si devono tastare isole circolari: definire tramite
softkey
U Si devono tastare fori: definire tramite softkey
Tastatura di fori
Preposizionare il tastatore approssimativamente al centro del foro.
Dopo aver premuto il tasto esterno di START il TNC tasterà
automaticamente 4 punti sulla parete del foro.
In seguito il TNC si porta sul foro successivo per tastarlo allo stesso
modo. Il TNC ripete questa operazione fino a completare la tastatura
di tutti i fori per la determinazione dell'origine.
Tastatura di isole circolari
Posizionare il tastatore vicino al primo punto da tastare sull'isola
circolare. Selezionare mediante softkey la direzione di tastatura ed
avviare la stessa con il tasto esterno di START. Eseguire questa
operazione 4 volte.
Panoramica
Ciclo Softkey
Rotazione base tramite 2 fori:
il TNC determina l'angolo tra la linea di congiunzione
dei centri dei fori e una posizione nominale (asse di
riferimento dell'angolo)
Origine tramite 4 fori:
il TNC determina il punto di intersezione delle linee di
congiunzione dei due fori tastati per primi e dei due
tastati per ultimi. Eseguire una tastatura incrociata
(come rappresentata sul softkey), altrimenti il TNC
calcola un'origine errata
Centro del cerchio tramite 3 fori:
il TNC determina la traiettoria circolare sulla quale si
trovano tutti i 3 fori e ne calcola il centro.
