460 Programmazione: lavorazione a più assi
12.2 F
u
nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)

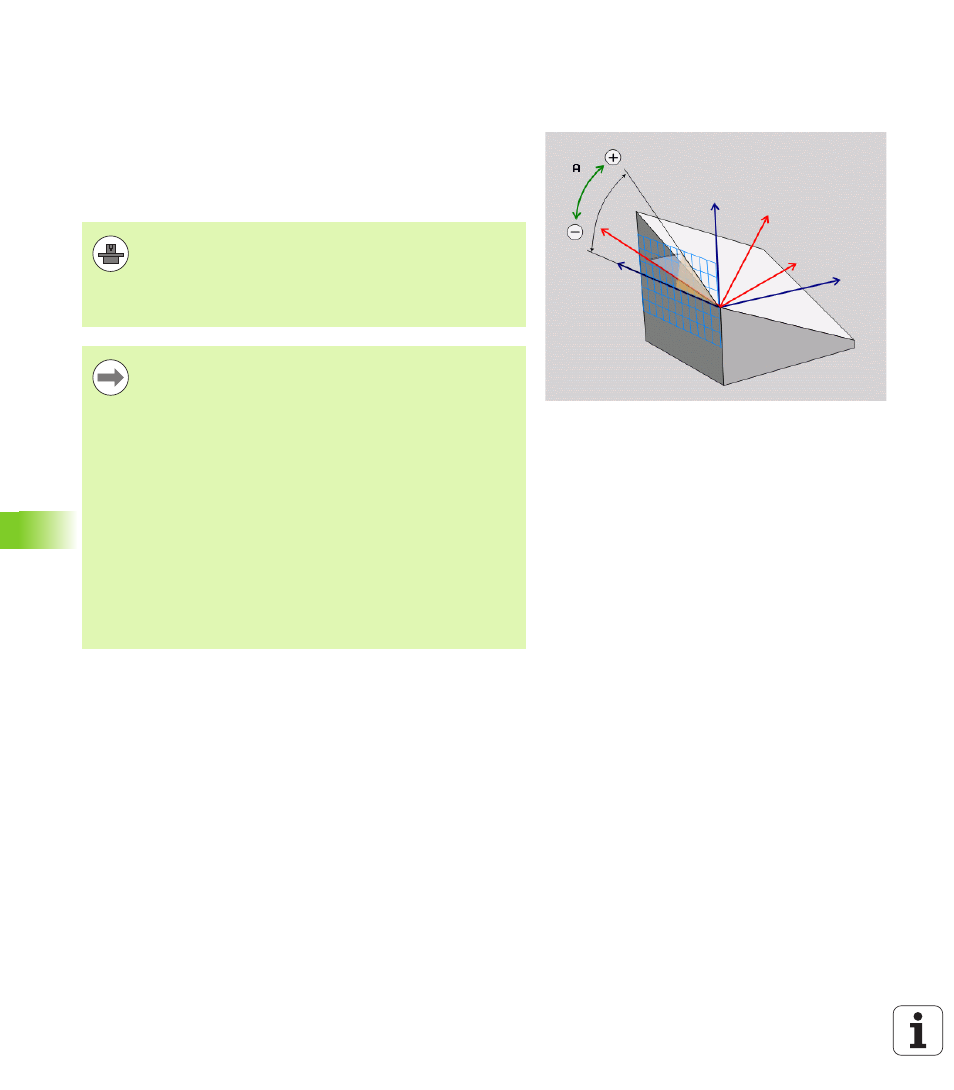

Piano di lavoro tramite angolo asse: PLANE
AXIAL (funzione FCL 3)
Applicazione
La funzione PLANE AXIAL definisce sia la posizione del piano di lavoro
sia le coordinate nominali degli assi rotativi. Questa funzione può
essere impiegata facilmente soprattutto nelle macchine con
cinematiche ortogonali e con cinematiche in cui è attivo un solo asse
rotativo.
La funzione PLANE AXIAL può essere impiegata anche se
sulla macchina è attivo un solo asse rotativo.
La funzione PLANE RELATIV può essere impiegata dopo
PLANE AXIAL
, se la macchina consente definizioni di angolo
solido. Consultare il manuale della macchina.
Prima della programmazione
Inserire solo angoli asse che sono effettivamente presenti
sulla macchina, altrimenti il TNC emette un messaggio
d'errore.
Le coordinate dell'asse rotativo definite con PLANE AXIAL
hanno effetto modale. Le definizioni ripetute si
accumulano, sono ammessi inserimenti incrementali.
Per annullare la funzione PLANE AXIAL impiegare la
funzione PLANE RESET. L’annullamento con inserimento di
0 non disattiva PLANE AXIAL.
Le funzioni SEQ, TABLE ROT e COORD ROT non hanno alcuna
funzione in collegamento con PLANE AXIAL.
Descrizione dei parametri per il comportamento nel
posizionamento: Vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pagina 462.
