212 Programmazione: programmazione profili
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo

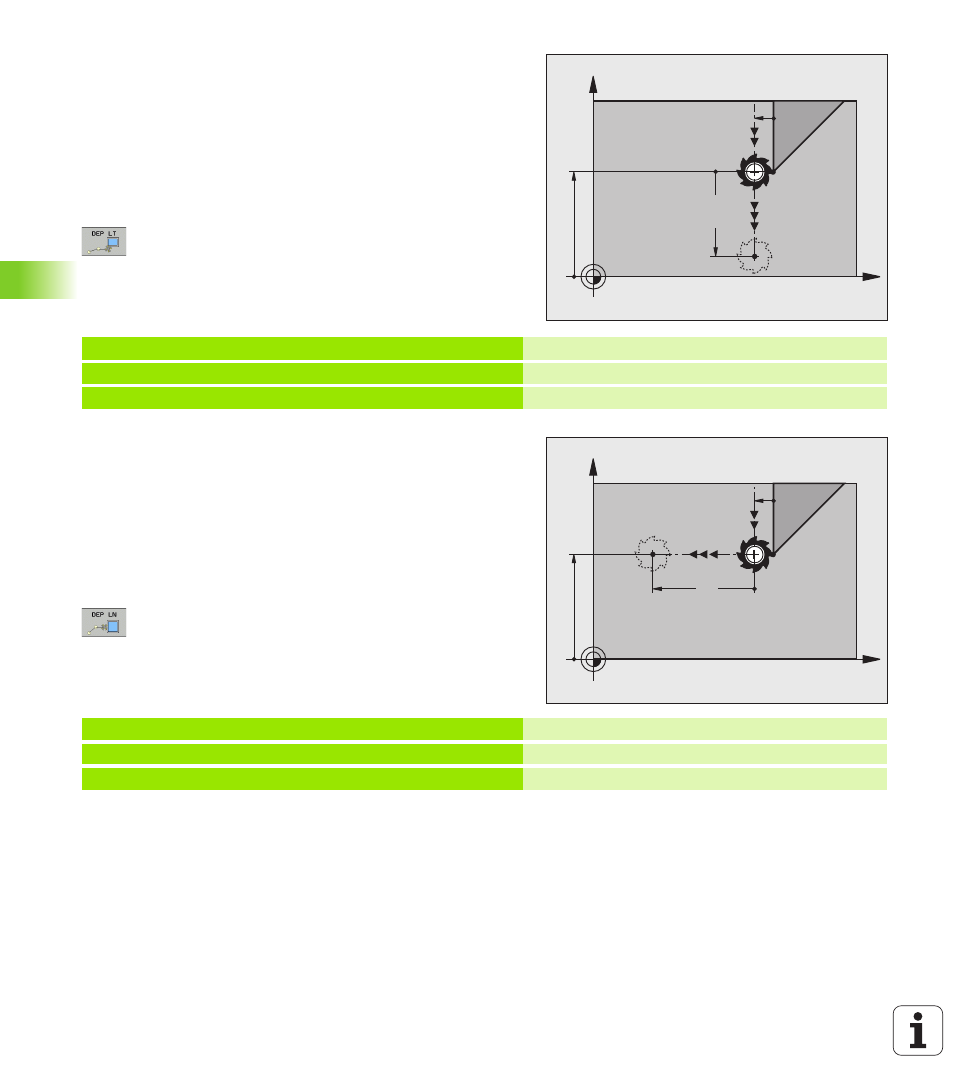

Distacco su una retta con raccordo tangenziale:
DEP LT
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al
punto finale P
N
. La retta si trova sul prolungamento dell'ultimo
elemento del profilo. P
N
si trova alla distanza LEN da P
E
.
U Programmare l'ultimo elemento del profilo con il punto finale P
E
e la
correzione del raggio
U Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LT:
U LEN: inserire la distanza del punto finale P
N
dall'ultimo
elemento del profilo P
E
Blocchi esemplificativi NC
Distacco su una retta perpendicolare all'ultimo
punto del profilo: DEP LN
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al
punto finale P
N
. La retta parte perpendicolarmente dall'ultimo punto
del profilo P
E
. P
N
si trova alla distanza LEN + raggio utensile da P
E
.
U Programmare l'ultimo elemento del profilo con il punto finale P
E
e la
correzione del raggio
U Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LN:
U LEN: inserire la distanza del punto finale P
N
Importante: inserire LEN con segno positivo!
Blocchi esemplificativi NC
X
Y
20
P
E
RR
P
N
R0
RR
12.5
23 L Y+20 RR F100 Ultimo elemento del profilo: P
E
con correzione raggio
24 DEP LT LEN12.5 F100 Distacco di LEN = 12,5 mm
25 L Z+100 FMAX M2 Disimpegno di Z, salto di ritorno, fine programma
X
Y
20
P
E
RR
P
N
R0
RR
20
23 L Y+20 RR F100 Ultimo elemento del profilo: P
E
con correzione raggio
24 DEP LN LEN+20 F100 Distacco perpendicolare dal profilo con LEN=20 mm
25 L Z+100 FMAX M2 Disimpegno di Z, salto di ritorno, fine programma
