HEIDENHAIN iTNC 530 591
16.1 Gr
af
ica
Rotazione e ingrandimento/riduzione della rappresentazione 3D
U Commutare il livello softkey fino a quando compare il
softkey di selezione delle funzioni di rotazione e di
ingrandimento/riduzione
U Selezionare le funzioni di rotazione e
ingrandimento/riduzione
Se al TNC è collegato un mouse, si possono eseguire le funzioni
descritte in precedenza anche con il mouse.
U Per ruotare in modo tridimensionale la grafica rappresentata: tenere
premuto il tasto destro del mouse e muovere il mouse. Nella grafica
3D ad alta risoluzione il TNC mostra un sistema di coordinate che
rappresenta l'allineamento del pezzo attualmente attivo, nella
rappresentazione 3D normale ruota anche il pezzo completo.
Quando si rilascia il tasto destro del mouse, il TNC orienta il pezzo
secondo l'allineamento definito
U Per spostare la grafica rappresentata: tenere premuto il tasto
centrale, oppure la rotella, del mouse e muovere il mouse. Il TNC
sposta il pezzo nella direzione corrispondente. Quando si rilascia il
tasto centrale del mouse, il TNC sposta il pezzo sulla posizione
definita
U Per ingrandire con il mouse una determinata zona: tenendo premuto
il tasto sinistro del mouse marcare la zona rettangolare di
ingrandimento. Quando si rilascia il tasto sinistro del mouse, il TNC
ingrandisce il pezzo sulla zona definita
U Per ingrandire/ridurre rapidamente con il mouse: ruotare in avanti o
all'indietro la rotella del mouse

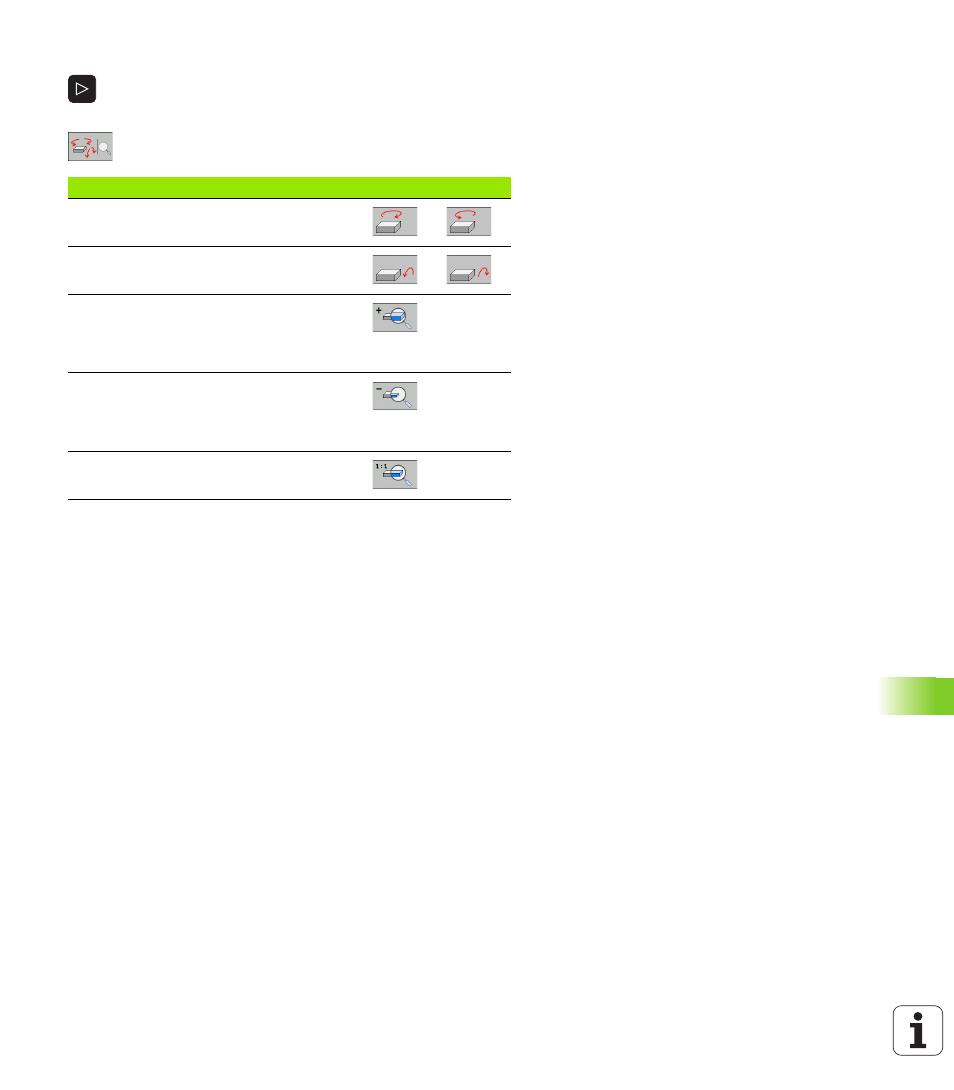

Funzione Softkey
Rotazione verticale della rappresentazione
in passi di 5°
Inclinazione della rappresentazione intorno
all'asse orizzontale in passi di 5°
Ingrandimento a passi della
rappresentazione. Se la rappresentazione è
ingrandita, il TNC mostra nella riga in basso
della finestra grafica il carattere Z
Riduzione a passi della rappresentazione.
Se la rappresentazione è ridotta, il TNC
mostra nella riga in basso della finestra
grafica il carattere Z
Reset della rappresentazione alla
dimensione programmata
