HEIDENHAIN iTNC 530 233
6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i

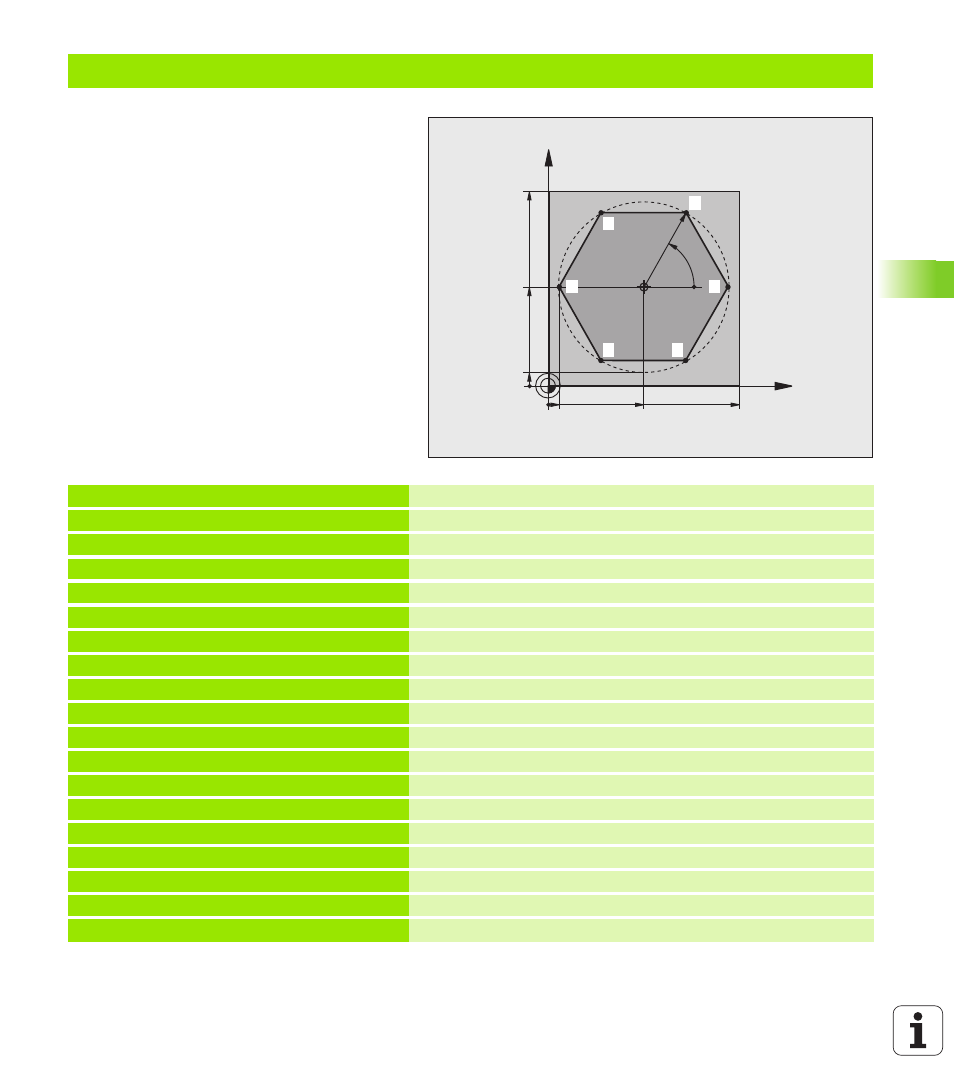

Esempio: traiettoria lineare con coordinate polari
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Chiamata utensile
4 CC X+50 Y+50 Definizione origine per le coordinate polari
5 L Z+250 R0 FMAX Disimpegno utensile
6 LP PR+60 PA+180 R0 FMAX Preposizionamento utensile
7 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione
8 APPR PLCT PR+45 PA+180 R5 RL F250 Avvicinamento al punto 1 su un cerchio con
raccordo tangenziale
9 LP PA+120 Posizionamento sul punto 2
10 LP PA+60 Posizionamento sul punto 3
11 LP PA+0 Posizionamento sul punto 4
12 LP PA-60 Posizionamento sul punto 5
13 LP PA-120 Posizionamento sul punto 6
14 LP PA+180 Posizionamento sul punto 1
15 DEP PLCT PR+60 PA+180 R5 F1000 Distacco dal profilo su un cerchio con raccordo tangenziale
16 L Z+250 R0 FMAX M2 Disimpegno utensile, fine programma
17 END PGM LINEARPO MM
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
