65 HEIDENHAIN TNC 426 B, TNC 430

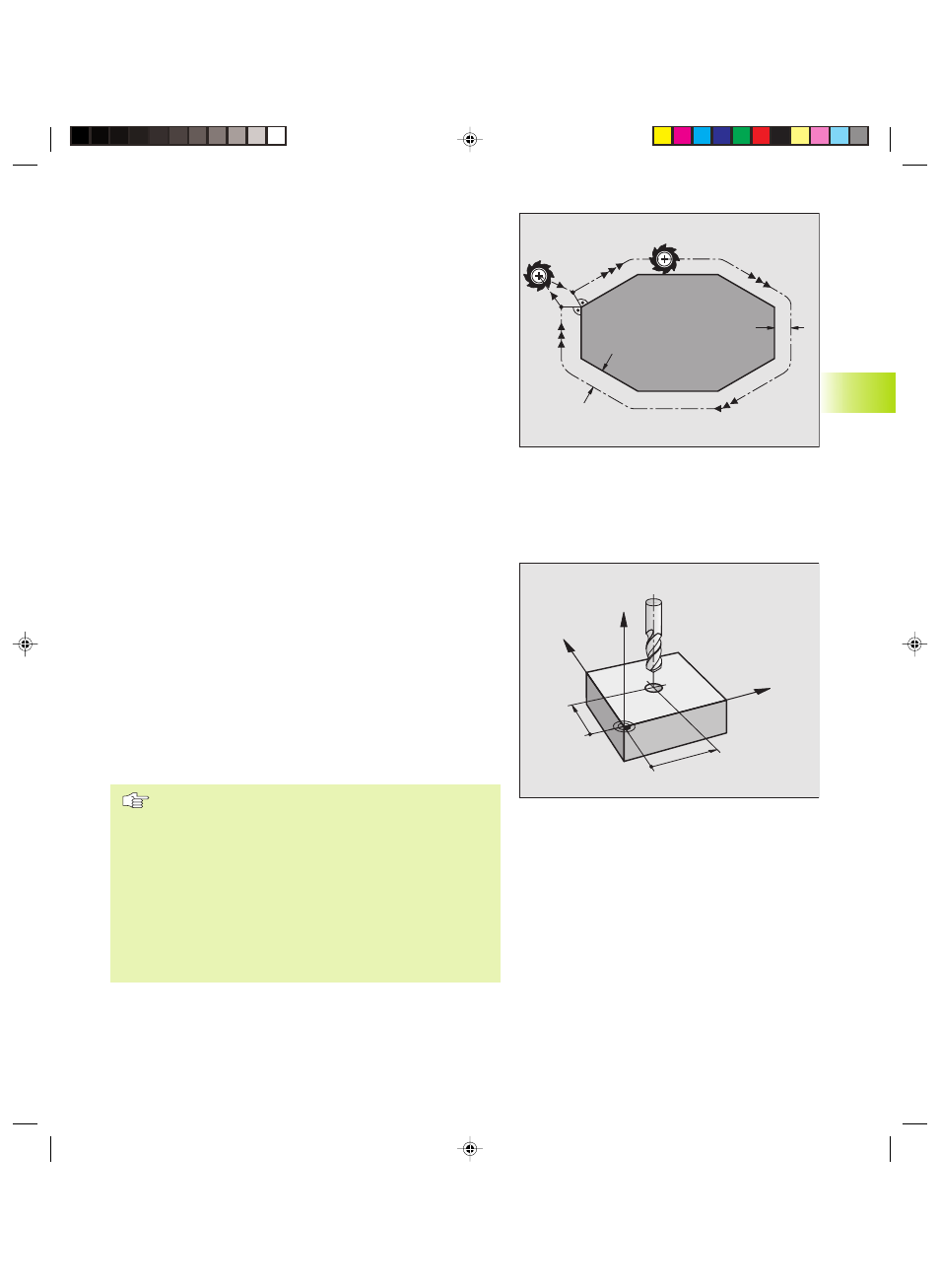

Correzione del raggio utensile
Il blocco di programma per la traiettoria utensile contiene:
■ RL o RR per la correzione del raggio
■ R+ o R–, per la correzione del raggio nelle traiettorie parassiali
■ R0, quando non è richiesta alcuna correzione del raggio
La correzione del raggio si attiva quando un utensile viene chiamato
e spostato nel piano di lavoro con RL o RR. La correzione viene
disattivata da R0 programmato in un blocco di posizionamento.
Nella correzione di un raggio il TNC tiene conto dei valori delta sia
del blocco TOOL CALL che della tabella utensili.
Valore di correzione = R + DR
TOOL CALL
+ DR
TAB
dove
R Raggio utensile R dal blocco TOOL DEF o dalla tabella
utensili
DR
TOOL CALL
Sovradimensione del raggio DR dal blocco
TOOL CALL (non viene calcolata nell‘indicazione di
posizione)
DR
TAB
Sovradimensione per il raggio DR dalla tabella utensili
Traiettorie senza correzione del raggio: R0
L‘utensile si sposta nel piano di lavoro con il proprio centro sulla
traiettoria programmata, cioè sulle coordinate programmate.
Impiego: foratura, preposizionamenti
Vedere figura a destra.
Traiettorie con correzione del raggio: RR e RL
RR L’utensile si sposta a destra del profilo
RL L’utensile si sposta a sinistra del profilo
Il centro dell’utensile si muove alla distanza del proprio raggio dal
profilo programmato: ”a destra” e ”a sinistra” indica la posizione
dell’utensile in direzione di spostamento lungo il profilo del pezzo.
Vedere le figure alla pagina successiva.
Tra due blocchi di programma con differente correzione
del raggio RR e RL deve trovarsi almeno un blocco senza
correzione del raggio, quindi con R0.
La correzione del raggio diventa attiva alla fine del blocco
nella quale viene programmata per la prima volta.
Al primo blocco con correzione del raggio RR/RL e alla
disattivazione con R0 il TNC posiziona l‘utensile sempre
perpendicolarmente al punto di partenza o al punto finale
programmati. Preposizionare pertanto l‘utensile
rispettivamente prima del primo punto del profilo e dopo
l‘ultimo punto del profilo in modo da evitare il
danneggiamento del profilo.
5.3 Cor
rezione dell’ut
ensile
R
R
R0
RL
Y
X
Z
X
Y
