111

HEIDENHAIN TNC 426 B, TNC 430

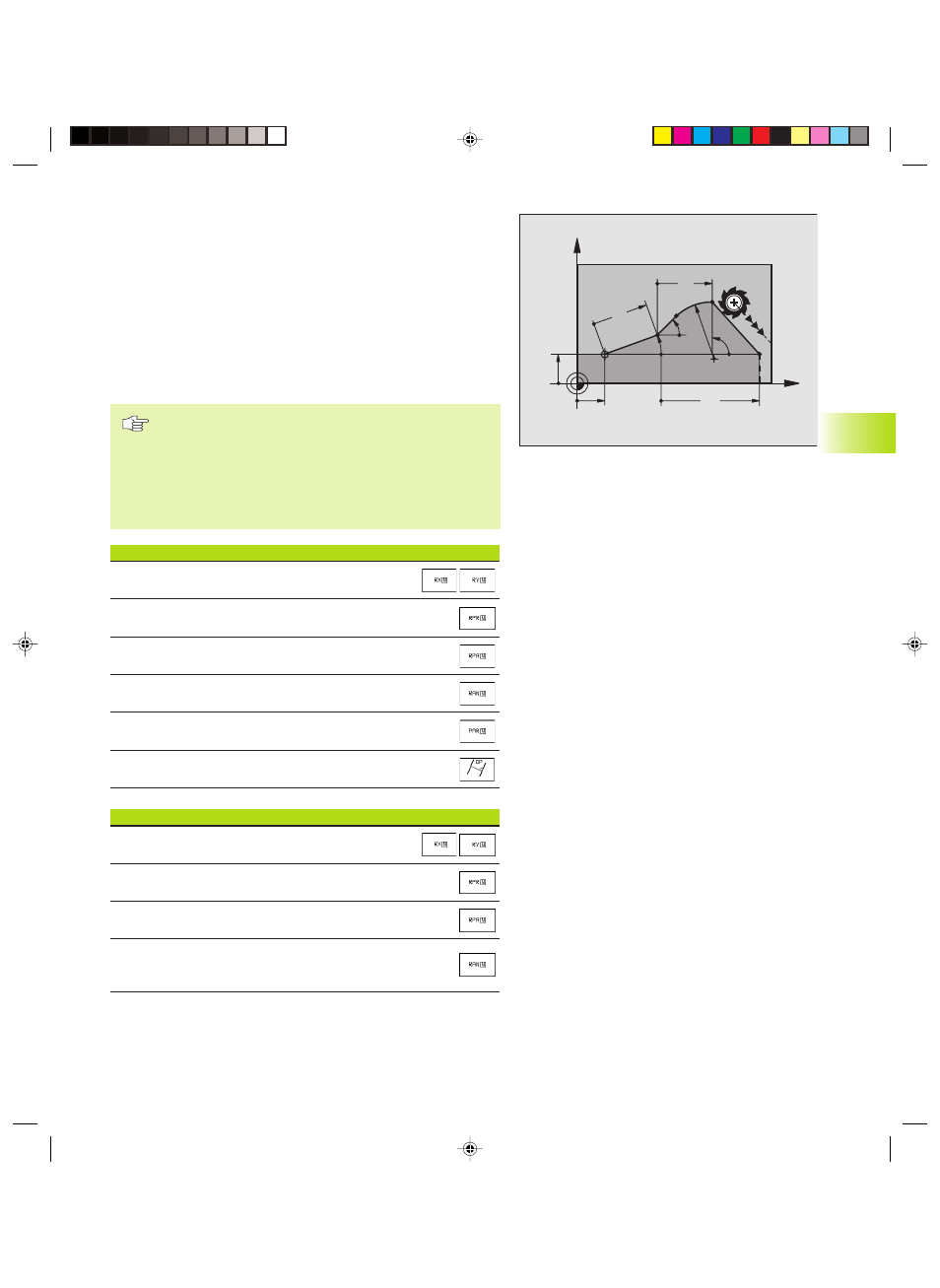

Riferimenti relativi

I riferimenti relativi sono dati che si riferiscono ad un altro elemento
di profilo. I softkey e le istruzioni di programma per riferimenti
Relativi iniziano con una „R“. Le quote indicate nella figura a destra
dovrebbero essere programmate quali riferimenti relativi.

Le coordinate e gli angoli dei riferimenti relativi devono essere
sempre programmati come valori incrementali. Inoltre si deve
indicare il numero del blocco dell‘elemento di profilo al quale essi si
riferiscono. Le coordinate e gli angoli dei riferimenti relativi devono
essere sempre programmati come valori incrementali. Inoltre si
deve indicare il numero del blocco dell‘elemento di profilo al quale
essi si riferiscono.

L’elemento di profilo, del quale si precisa il numero di
blocco, non deve trovarsi oltre 64 blocchi di
posizionamento prima del blocco nel quale si
programma il riferimento.

Cancellando un blocco al quale si è fatto riferimento, il
TNC emette un messaggio d‘errore. Modificare pertanto
il programma prima di cancellare questo blocco.

Riferimenti relativi per una retta libera

Softkey

Coordinata riferita al punto finale del blocco N

Modifica raggio in coordinate polari rispetto al blocco N

Modifica angolo in coordinate polari rispetto al blocco N

Distanza tra retta ed elemento di profilo parallelo

Riferimenti relativi per le coor. di una traiet. circ.

Distanza tra retta ed elemento di profilo parallelo

Riferimenti relativi per le coor. del centro del cerchio

Softkey

Coordinata riferita al punto finale del blocco N

Modifica raggio in coordinate polari rispetto al blocco N

Modifica angolo in coordinate polari rispetto al blocco N

Angolo tra la tangente d’entrata dell’arco di cerchio
e un altro elemento del profilo

6.6 T

raiet

to

rie – Pr

ogr

ammazione liber

a dei pr

ofili FK

X

Y

35

10

10

20°

R20

20

45°

20

FPOL

90°
