139 HEIDENHAIN TNC 426 B, TNC 430

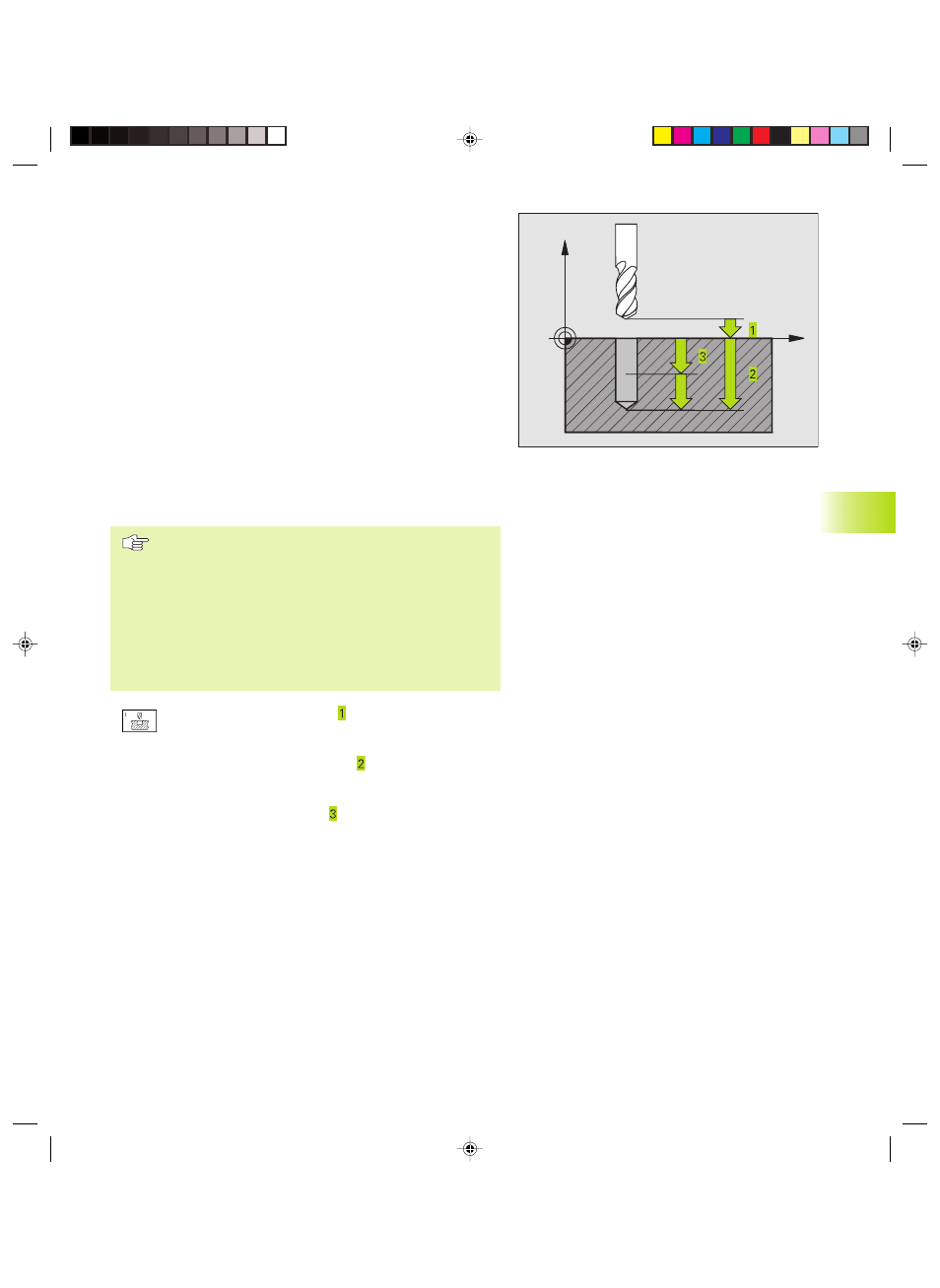

FORATURA PROFONDA (Ciclo 1)
1 L’utensile penetra con l’AVANZAMENTO F programmato dalla
posizione attuale fino alla prima PROFONDITA’ DI ACCOSTAMENTO
2 In seguito il TNC riporta l’utensile in rapido FMAX alla prima
PROFONDITA’ DI ACCOSTAMENTO, ridotta della distanza di
prearresto t.
3 La distanza di prearresto viene calcolata automaticamente:
■ Profondità di foratura fino a 30 mm: t = 0,6 mm
■ Profondità di foratura oltre 30 mm: t = prof. di foratura/50
distanza massima di prearresto: 7 mm
4 Successivamente l’utensile penetra con l’AVANZAMENTO F
programmato di un ulteriore PROFONDITA’ DI ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 1 a 4) fino a raggiungere la
PROFONDITA’ DI FORATURA programmata
6 Dal fondo del foro il TNC ritira l’utensile, trascorsa la SOSTA per la
spoglia, con FMAX alla posizione di partenza
Da osservare:
Programmare l’istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con cor-
rezione del raggio R0.
Programmare l‘istruzione di posizionamento sul punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro di ciclo ”Profondità” determina la
direzione della lavorazione.
ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell‘utensile (pos. di partenza) e la super-
ficie del pezzo
ú PROFONDITA’ DI FORATURA (incrementale):
distanza tra la superficie del pezzo e il fondo del foro
(punta del cono di foratura)
ú PROF. ACCOSTAMENTO (incrementale): quota dei
singoli accostamenti dell’utensile. Il TNC si porta in
un unico passo fino alla PROFONDITA’ quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFON.
■ DITA‘ DI FORATURA sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’ DI FORATURA
La PROFONDITA’ DI FORATURA non deve essere un
multiplo della PROFONDITA’ DI ACCOSTAMENTO
ú TEMPO DI SOSTA in secondi: tempo nel quale l'uten-
sile rimane sul fondo del foro per eseguire la spoglia
ú AVANZAMENTO F: Velocità di avanzamento
dell’utensile durante la foratura in mm/min
8.2 Cicli di foratura
X
Z
