HEIDENHAIN TNC 426 B, TNC 430

215

9.3 Ripetizioni di blocchi di programma

Programmazione di un sottoprogramma

ú

Etichettare l’inizio: premere il tasto LBL SET e inserire
un numero LABEL

ú

Inserire il sottoprogramma

ú

Etichettare la fine: premere il tasto LBL SET e inserire
il numero LABEL ”0”

Chiamata di un sottoprogramma

ú

Chiamata del sottoprogramma: premere il tasto
LBL CALL

ú

NUMERO LABEL: inserire il numero di label del
programma da chiamare

ú

RIPETIZIONI REP: saltare la domanda di dialogo con il
tasto NO ENT.
Utilizzare RIPETIZIONI REP solo in caso di ripetizioni
di blocchi di programma

L’istruzione CALL LBL 0 non é ammessa in quanto
corrisponde alla chiamata della fine di un
sottoprogramma.

9.3 Ripetizioni di blocchi di programma

Le ripetizioni di blocchi di programma iniziano con l’etichetta LBL
(LABEL) e chiudono con l’istruzione CALL LBL/REP.

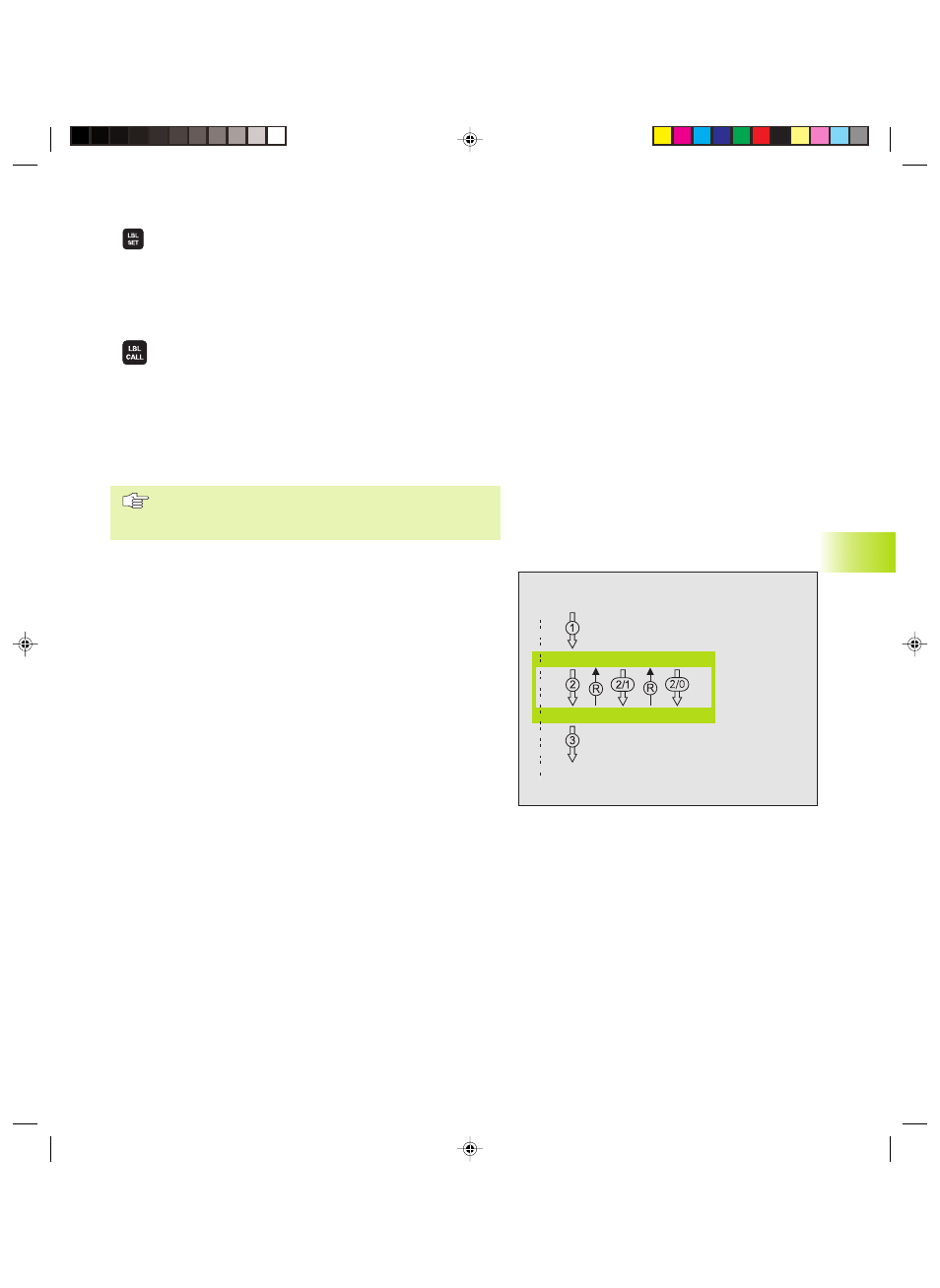

Principio di funzionamento
1
Il TNC esegue il programma di lavorazione fino alla fine dei blocchi

da ripetere (CALL LBL /REP)

2 Successivamente il TNC ripete i blocchi di programma tra il LABEL

chiamato e la chiamata di CALL LBL/REP tante volte quante sono
specificate nell’istruzione REP

3 Dopo l’ultima ripetizione il TNC continua l’esecuzione del

programma di lavorazione

Avvertenze per la programmazione

Si possono programmare fino ad un massimo di 65. 534 ripetizio-
ni consecutive di blocchi di programma

A destra della barra, dopo l’istruzione REP, il TNC visualizza il
conteggio per le ripetizioni di blocchi ancora da eseguire

I blocchi di programma verranno eseguiti dal TNC sempre una
volta in più del numero di ripetizioni programmate.

0 BEGIN PGM ...

LBL1

CALL LBL1 REP 2/2

END PGM ...
