8 Programmazione: Cicli 158
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)

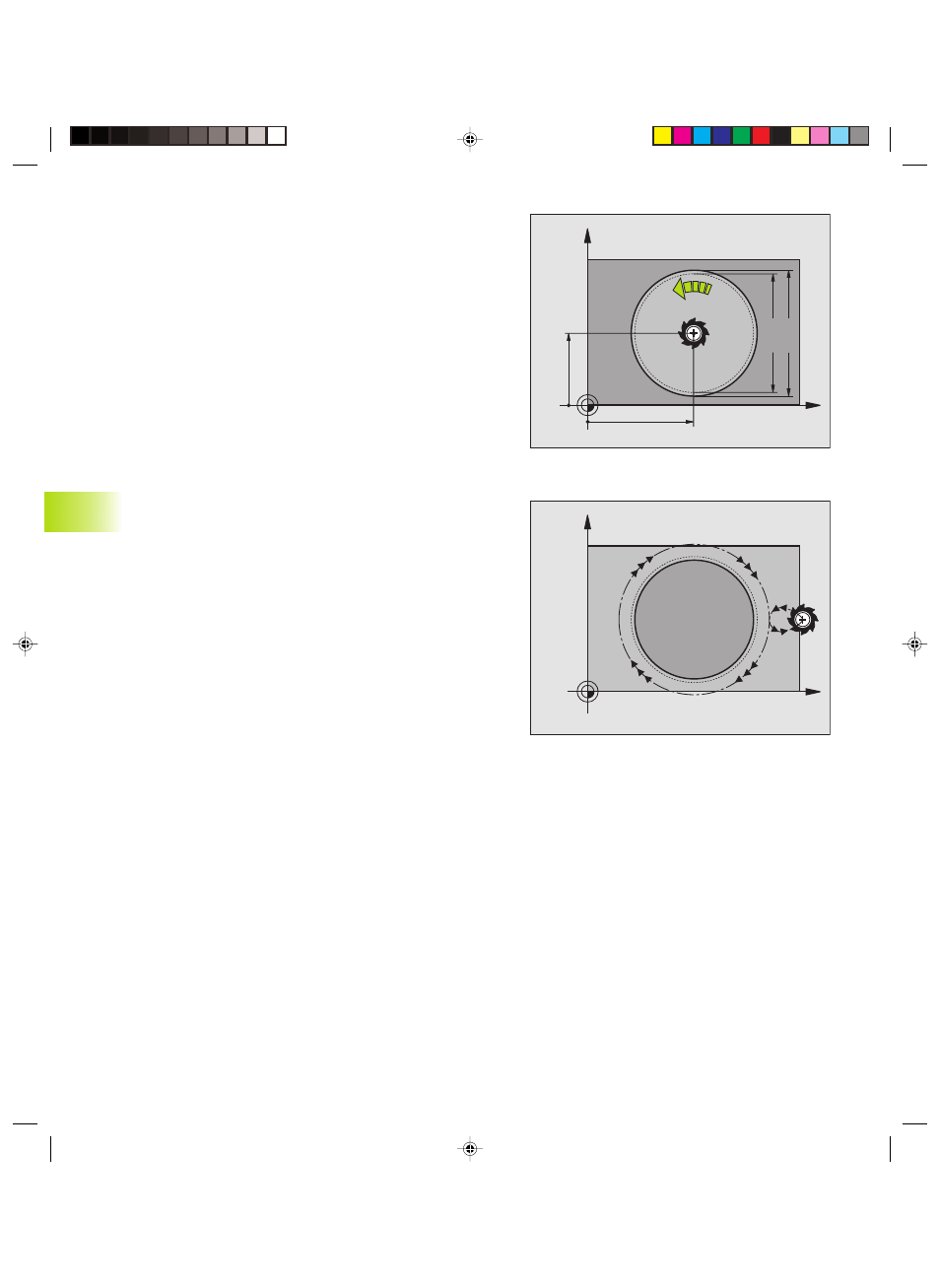

ú CENTRO 1. ASSE Q216 (assoluto): centro della tasca
nell‘asse principale nel piano di lavoro
ú CENTRO 2. ASSE Q217 (assoluto): centro della tasca
nell‘asse secondario nel piano di lavoro
ú DIAMETRO DEL PEZZO Q222: diametro della tasca
prelavorata. Il diametro del pezzo grezzo deve essere
minore del diametro del pezzo finito
ú DIAMETRO DEL PEZZO FINITO Q223: diametro della
tasca finita. Il diametro del pezzo finito deve essere
maggiore del diametro del pezzo grezzo
FINITURA DI ISOLE CIRCOLARI (Ciclo 215)
1 Il TNC porta l’utensile automaticamente nell’asse del mandrino
alla DISTANZA DI SICUREZZA oppure, se programmato, alla 2.
DISTANZA DI SICUREZZA e successivamente al centro dell’isola
2 Dal centro dell'isola l'utensile si porta nel piano di lavoro al punto
di partenza della lavorazione. Il punto di partenza si trova a destra
dell'isola spostato di circa 3,5 volte il raggio dell'utensile
3 Se l’utensile si trova alla 2. DISTANZA DI SICUREZZA il TNC porta
l’utensile con FMAX alla DISTANZA DI SICUREZZA e da lì con
l’AVANZAMENTO IN PROFONDITA’ alla prima PROFONDITA’ DI
ACCOSTAMENTO
4 Successivamente l’utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l’utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Questa procedura (da 3 a 5) si ripete fino al raggiungimento della
PROFONDITA’ programmata
7 Alla fine del ciclo il TNC porta l’utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmata, alla 2. DISTANZA DI
SICUREZZA e successivamente al centro dell’isola (posizione
finale = posizione iniziale)
X
Y
Q222
Q217
Q216
Q207
Q223
X
Y
