147 HEIDENHAIN TNC 426 B, TNC 430

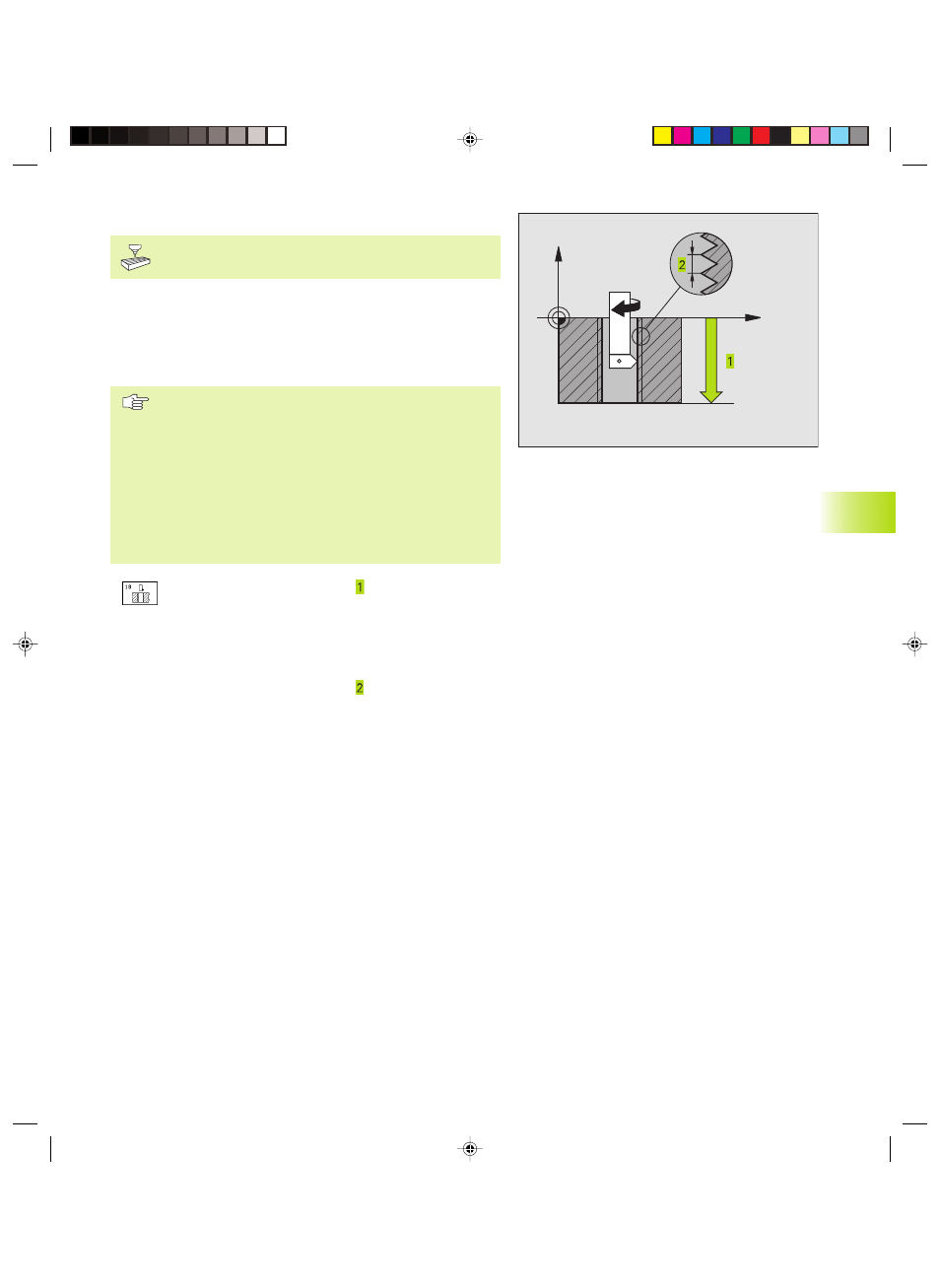

FILETTATURA (Ciclo 18)
La macchina e il TNC devono essere predisposti per la
filettatura dal costruttore della macchina.
Nel ciclo 18 FILETTATURA l’utensile si porta con il numero di giri
attivo e con mandrino regolato dalla posizione attuale fino alla
PROFONDITA’. Sul fondo del foro il mandrino si arresta.
L’avvicinamento e il ritiro devono essere inseriti separatamente,
possibilmente in un ciclo del costruttore. Il costruttore della
macchina darà tutte le informazioni al riguardo.
Da osservare:
Il TNC calcola l’avanzamento in funzione del numero di
giri. Azionando la manopola del potenziometro di
regolazione del numero di giri, l’avanzamento viene
adattato automaticamente.
La manopola del potenziometro di regolazione
dell’avanzamento è disattivata
Il TNC inserisce e disinserisce il mandrino automatica-
mente. M3/M4 non possono essere programmate prima
della chiamata del ciclo.
ú PROFONDITA’ DI FORATURA : distanza tra la
posizione attuale dell’utensile e l‘estremità della
filettatura
Il segno della PROFONDITA‘ DI FORATURA definisce
la direzione della lavorazione (”–” corrisponde alla
direzione negativa nell’asse del mandrino)
ú PASSO DELLA FILETTATURA :
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = Filettatura destrorsa (M3 con PROF. NEGATIVA )
– = Filettatura sinistrorsa (M4 con PROF. NEGATIVA)
8.2 Cicli di foratura
X
Z
