171

HEIDENHAIN TNC 426 B, TNC 430

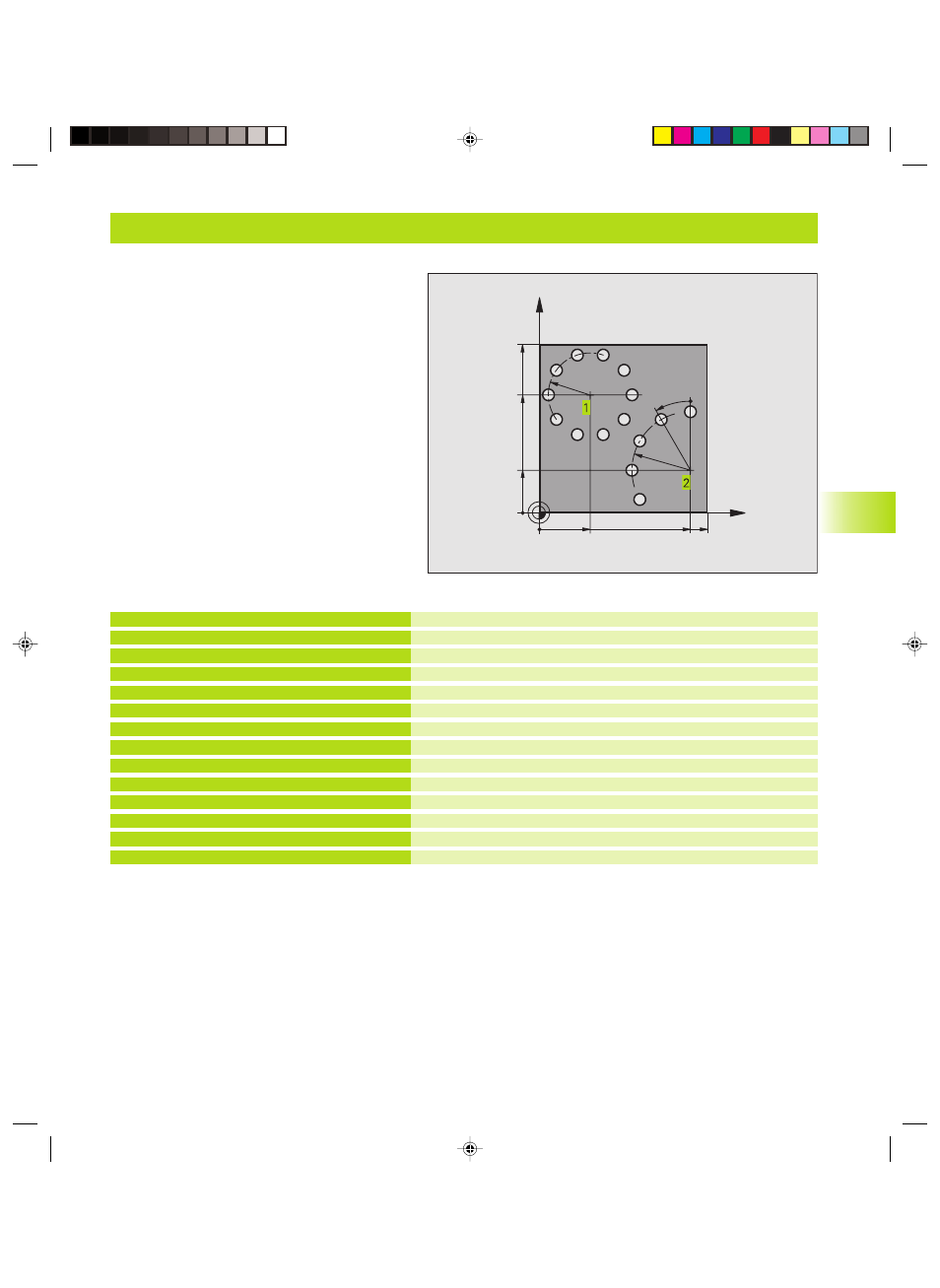

Esempio: Cerchi di fori

Definizione pezzo grezzo

Definizione utensile

Chiamata utensile

Disimpegno utensile

Definizione del ciclo “Foratura“

0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX M3
6 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITA’
Q206=250 ;AVANZ. INCREMENTO
Q202=4 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=10 ;2. DIST. SICUREZZA

8.4 Cicli per la definizione di sagome di punti

X

Y

30

70

100

100

R25

R35

30°

90

25
