8 Programmazione: Cicli

182

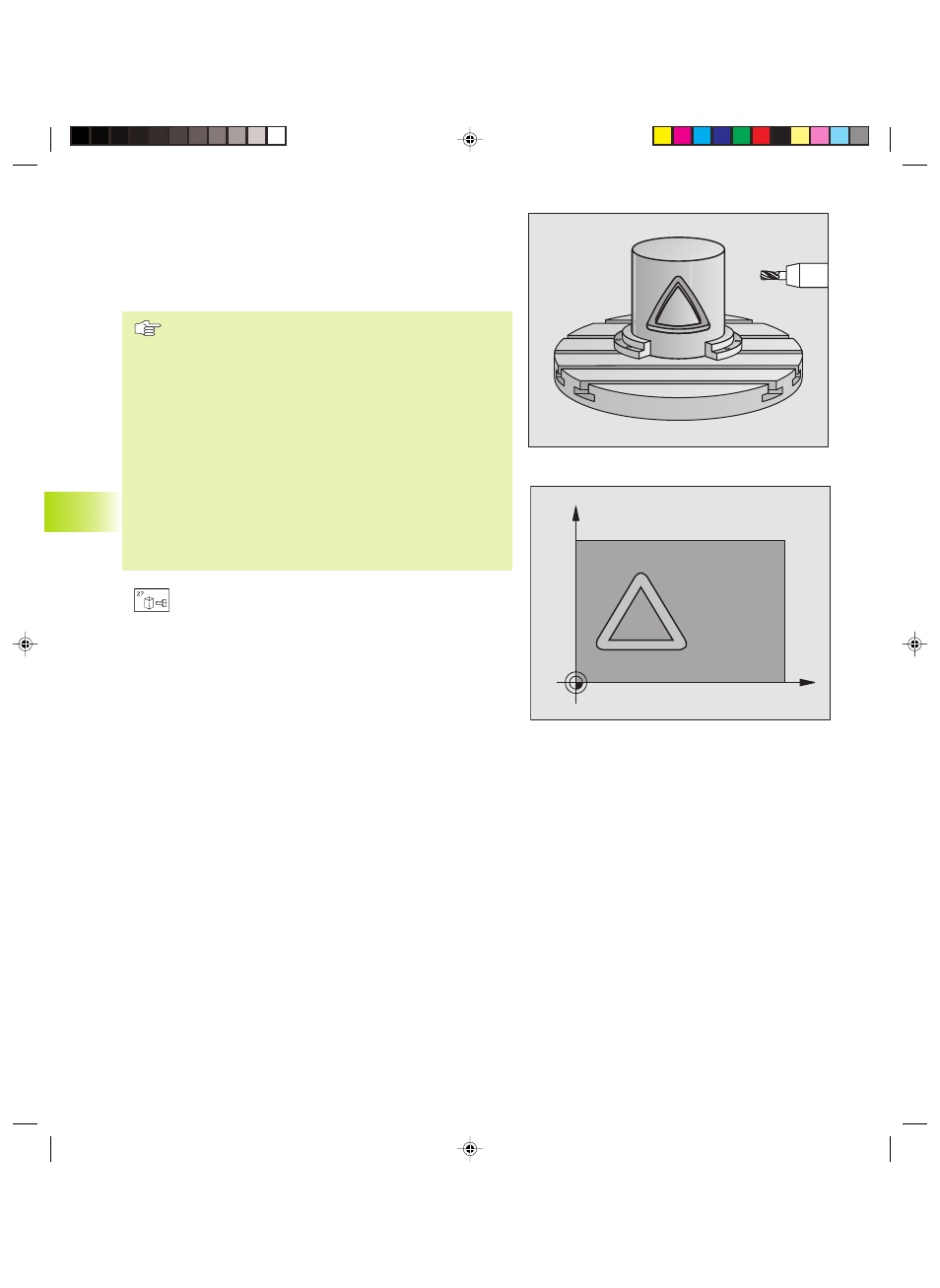

Il sottoprogramma contiene coordinate in un asse angolare (p.es.
asse C) e nell’asse parallelo a quest’ultimo (p.es. asse del
mandrino). Quali funzioni di traiettoria sono disponibili le funzioni L,
CHF, CR, RND.

I dati nell’asse angolare possono essere inseriti a scelta in gradi o in
mm (pollici) (da stabilire nella definizione del ciclo).

Da osservare:

La memoria per un ciclo SL è limitata. Si possono
programmare p.es. al massimo 128 blocchi di rette.

Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.

Utilizzare una fresa con tagliente frontale a taglio centrale
(DIN 844).

Il cilindro deve essere serrato centralmente sulla tavola
rotante

L’asse del mandrino deve essere sempre perpendicolare
all’asse della tavola rotante. In caso contrario il TNC
emette un messaggio d’errore.

Questo ciclo non può essere eseguito quando il piano di
lavoro è ruotato.

ú

PROFONDITA’ FRESATURA Q1 (incrementale):
distanza tra la superficie cilindrica e il fondo del profilo

ú

QUOTA LATERALE Q3 (incrementale): quota di finitura
nel piano dello sviluppo cilindrico; la quota è attiva
nella direzione della correzione del raggio

ú

DISTANZA DI SICUREZZA Q6 (incrementale): distanza
tra la superficie frontale dell’utensile e la superficie
cilindrica

ú

PROFONDITA’ DI ACCOSTAMENTO Q10
(incrementale): quota di cui l’utensile viene accostato
di volta in volta

ú

AVANZAMENTO IN PROFONDITA’ Q11: velocità di
spostamento nell’asse del mandrino

ú

AVANZAMENTO FRESATURA Q12: velocità di
spostamento nel piano di lavoro

ú

RAGGIO DEL CILINDRO Q16: raggio del cilindro sul
quale deve essere lavorato il profilo

ú

UNITA’ MISURA ? GRADI =0 MM/POLLICI=1 Q17:
programmazione delle coordinate dell’asse di
rotazione nel sottoprogramma in gradi o mm (o in
pollici)

C

Z

8.5 Cicli SL
