197

HEIDENHAIN TNC 426 B, TNC 430

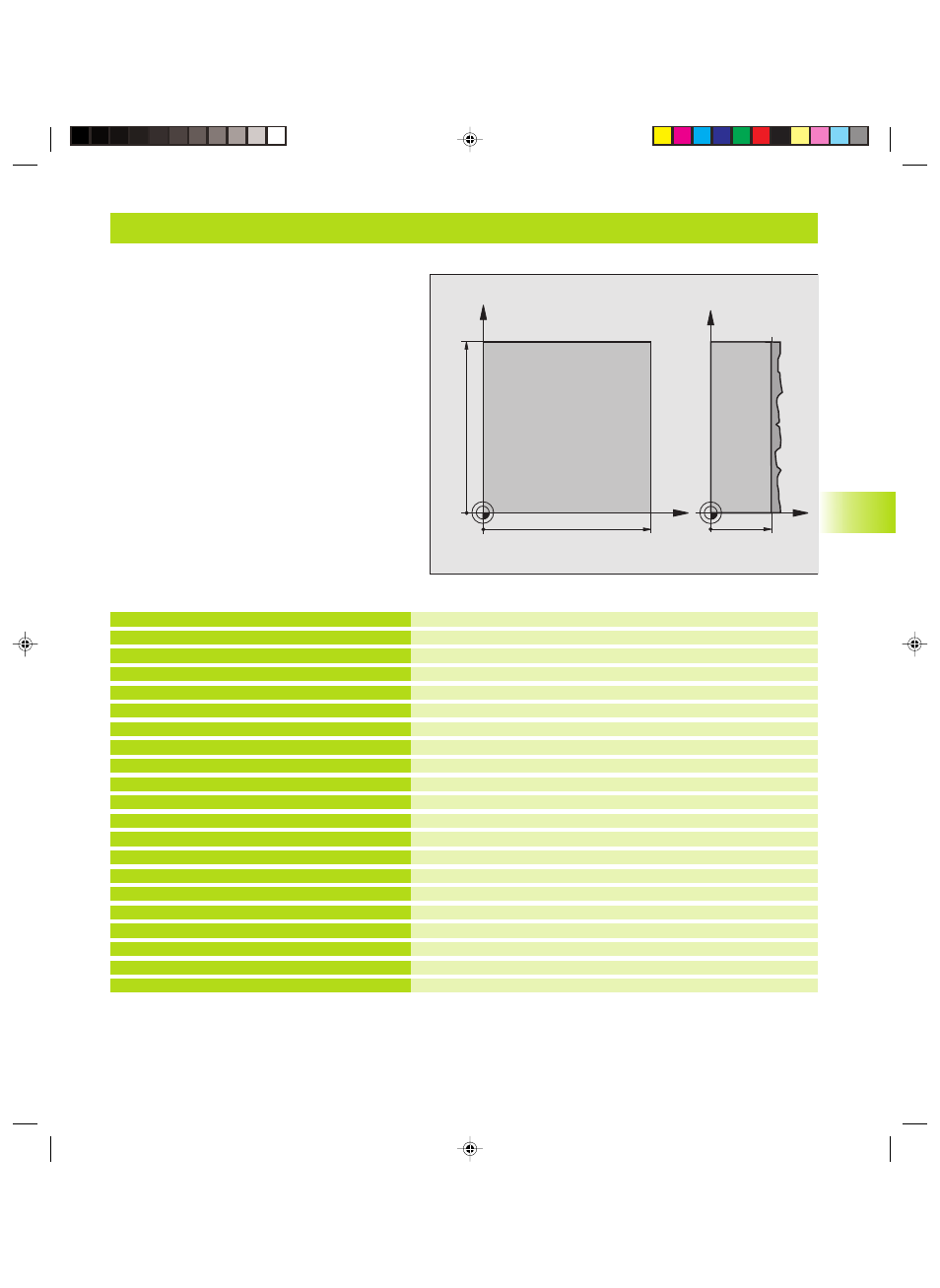

Esempio: Spianatura

Definizione pezzo grezzo

Definizione utensile

Chiamata utensile

Disimpegno utensile

Definizione del ciclo ”Spianatura”

Preposizionamento vicino al punto di partenza

Chiamata ciclo

Disimpegnare l'utensile, fine del programma

0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX
6 CYCL DEF 230 SPIANATURA
Q225=+0 ;PUNTO PART. 1. ASSE
Q226=+0 ;PUNTO PART. 2. ASSE
Q227=+35 ;PUNTO PART. 3 ASSE
Q218=100 ;LUNGHEZZA 1. LATO
Q219=100 ;LUNGHEZZA 2. LATO
Q240=25 ;NUMERO TAGLIENTI
Q206=250 ;AVANZ. INCREMENTO
Q207=400 ;AVANZAM. FRESATURA
Q209=150 ;AVANZ. DIAGONALE
Q200=2 ;DISTANZA SICUREZZA
7 L X+-25 Y+0 R0 F MAX M3
8 CYCL CALL
9 L Z+250 R0 F MAX M2
10 END PGM C230 MM

8.6 Cicli di spianatura

X

Y

100

100

Z

Y

35
