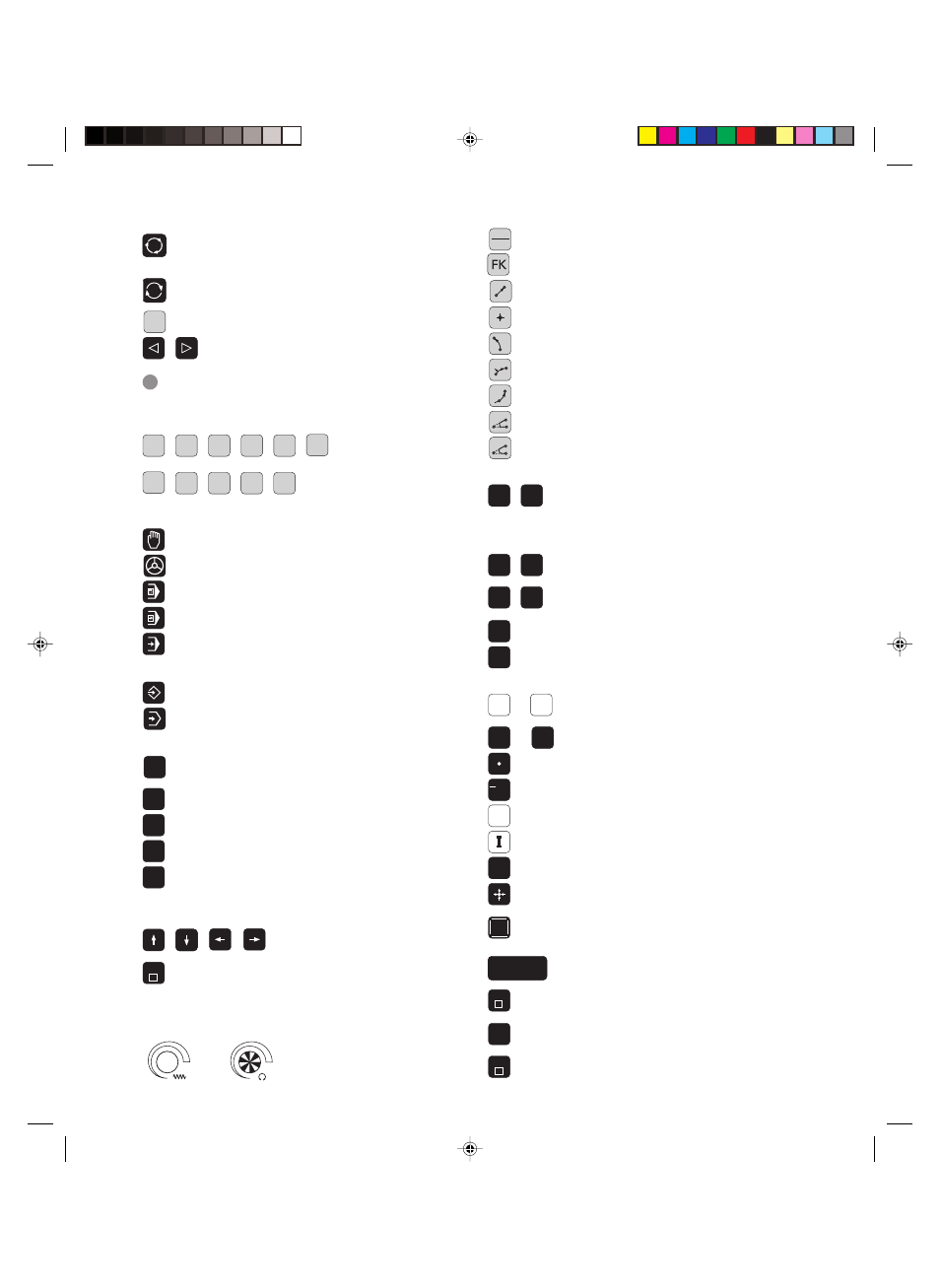

Elementi di comando sul video
Commutazione visualizzazione e tastiera tra
”macchina” e ”programmazione
Definizione della ripartizione dello schermo
Softkey (tasti funzione): sel. funz. schermo
Commutazione tra i livelli softkey
Variazione parametri video
(solo BC 120)
Tastiera alfanumerica: inserimento dei caratteri
Q W E R T Y
Nome dei file dati/
commenti
G F S T M Programmi
DIN/ISO
Selezione dei modi operativi ”macchina”
FUNZIONAMENTO MANUALE
VOLANTINO ELETTRONICO
POSIZ. CON INSERIMENTO MANUALE
ESECUZ. SINGOLA PROGRAMMA
ESECUZ. CONTINUA PROGRAMMA
Selezione dei modi operativi ”programmazione”
MEMORIZZ./EDITING PROGRAMMA
TEST DEL PROGRAMMA
Gestione dei programmi/dei file dati, funzioni TNC
PGM
MGT
Selezione, cancellazione programmi/
file dati, trasmissione dati esterna
PGM
CALL
Richiamo programmato di un programma
MOD Selezione di funzioni ausiliarie MOD
HELP Riservato
CALC Visualizzazione calcolatore tascabile
Spostamento del cursore e selezione diretta di blocchi,
cicli e di funzioni parametriche
Spost. del cursore (campo chiaro)
GOTO
Selez. diretta di blocchi, cicli e di funzioni
parametriche
Manopole dei potenziometri di regolazione (Override)
Programmazione delle traiettorie
APPR
DEP
Posizionamento sul/distacco del profilo
Programazione libera dei profile
L Retta
CC
Centro del cerchio e polo delle coordinate polari
C Traiettoria circ. intorno al centro del cerchio
CR Traiettoria circolare con indicazione del raggio
CT Traiettoria circolare con raccordo tangenziale
CHF Smusso
RND
Arrotondamento dispigoli
Programmazione degli utensili
TOOL
DEF
TOOL
CALL
Inserimento e richiamo della lunghezza e
del raggio utensile
Cicli, sottoprogrammi e ripetizione di blocchi di
programma
CYCL
DEF
CYCL
CALL Definizione e richiamo di cicli di programma
LBL
SET LBL
CALL
Inserimento e richiamo di sottoprogrammi e
di ripetizioni di blocchi di programma
STOP programmazione di uno stop programmato
TOUCH
PROBE Programmazione delle funzioni di tastatura
Immissione assi delle coordinate e di valori, editing
X ... V
Selezione e programmazione degli assi
delle coordinate
0 ... 9 Tasti numerici
Punto decimale
+/
Segno negativo/positivo
P Imissione delle coordinate polari
Immissione di quote incrementali
Q Parametri Q
Rilevamento della posizione reale
NO
ENT
Salto di domande dialogo e cancellazione di
parole
ENT
Conferma immissione e continuazione
dialogo
END Conclusione del blocco
CE
Azzeramento di immissione di valori numerici e
cancellazione di messaggi del TNC
DEL Interruzione dialogo, canc. blocchi programma
Elementi di comando del
TNC
150
0
50
100
S %
150
0
50
100
F %
