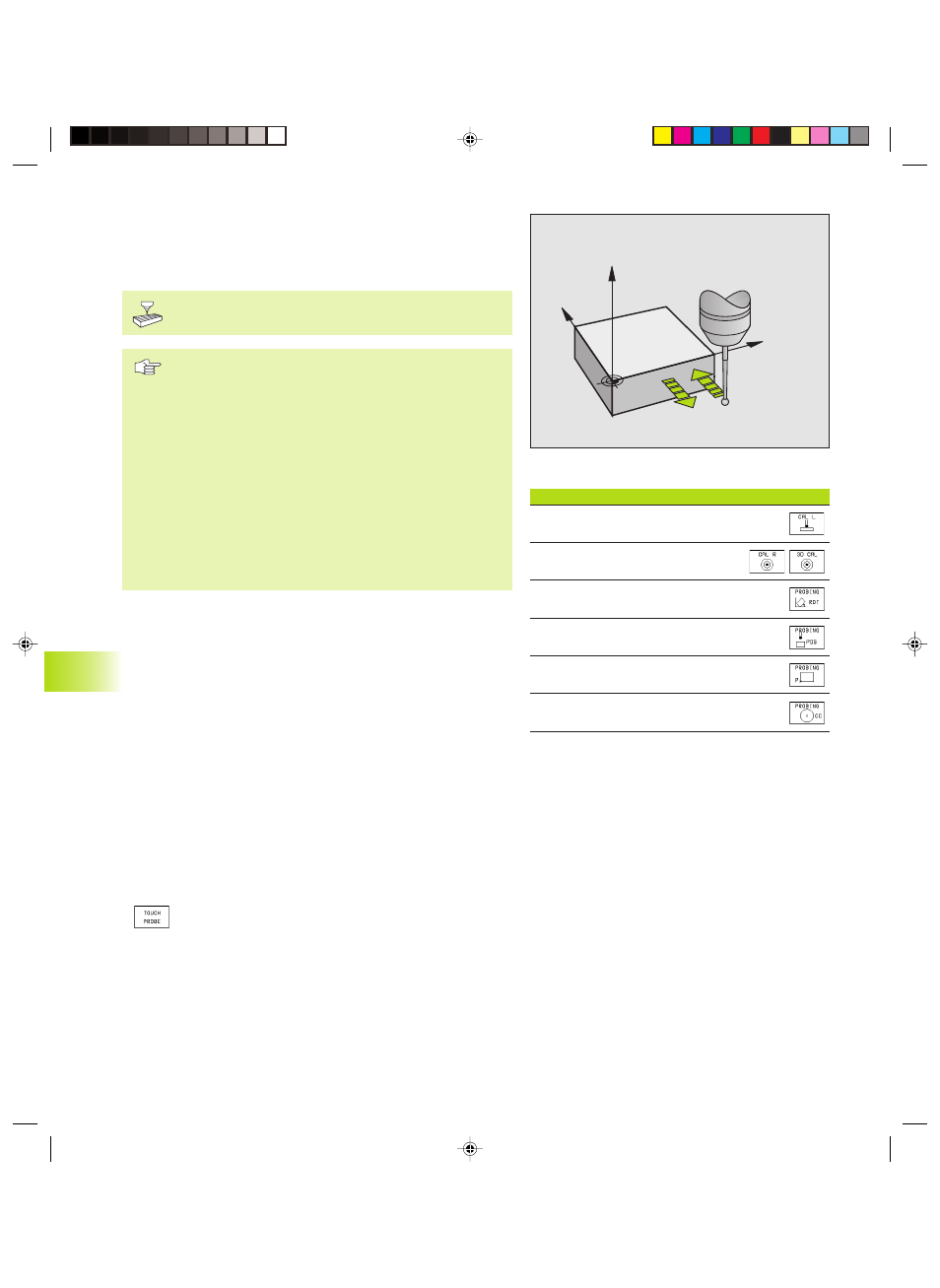

12 Sistemi di tastatura 3D

266

Funzione

Softkey

Calibrazione lunghezza efficace

Calibrazione raggio efficace

Rotazione base

Impostazione dell’origine

Spigolo quale origine

Centro del cerchio quale origine

12.1 Cicli di tastat

ur

a nei modi oper

ativi MANU

ALE e

V

OLANTINO ELET

TR

ONICO

Y

X

Z

F

F MAX

12.1 Cicli di tastatura nei modi operativi

MANUALE e VOLANTINO
ELETTRONICO

Il TNC deve essere predisposto dal costruttore della
macchina per l’impiego di un sistema di tastatura 3D.

Eseguendo delle misurazioni durante l’esecuzione di un
programma, occorre fare attenzione che siano utilizzabili i
dati utensile (lunghezza, raggio, asse) dai dati di
calibrazione o dall’ultimo blocco TOOL CALL (selezione
tramite MP7411).

Lavorando alternativamente con un sistema di tastatura
digitale e un sistema di tastatura continuo occorre fare
attenzione che:

venga selezionato tramite MP 6200 il sistema di

tastatura corretta

il sistema digitale e il sistema continuo non

siano mai collegati assieme al controllo

Infatti, il TNC non è in grado di rilevare quale dei tastatori
è serrato nel mandrino.

Nei cicli di tastatura, dopo l’azionamento del tasto esterno di START,
il sistema di tastatura 3D si avvicina in modo parassiale al pezzo.
L’avanzamento di tastatura viene stabilito dal costruttore della
macchina: vedere figura a destra. Quando il sistema di tastatura 3D
sfiora il pezzo,

invia un segnale al TNC che memorizza le coordinate della
posizione tastata

il sistema di tastatura 3D si ferma e

ritorna in rapido alla posizione di partenza della funzione di
tastatura

Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d’errore (impostazione percorso:
MP6130 per il sistema di tastatura digitale e MP6330 per il sistema
di tastatura continuo).

Selezione della funzione di tastatura

ú

Selezionare il modo operativo FUNZIONAMENTO MANUALE o
VOLANTINO ELETTRONICO

ú

Selezione delle funzioni di tastatura: premere il softkey
TOUCH PROBE; Il TNC visualizzerrà ulteriori softkey.
Vedere tabella a destra
