109 HEIDENHAIN TNC 426 B, TNC 430

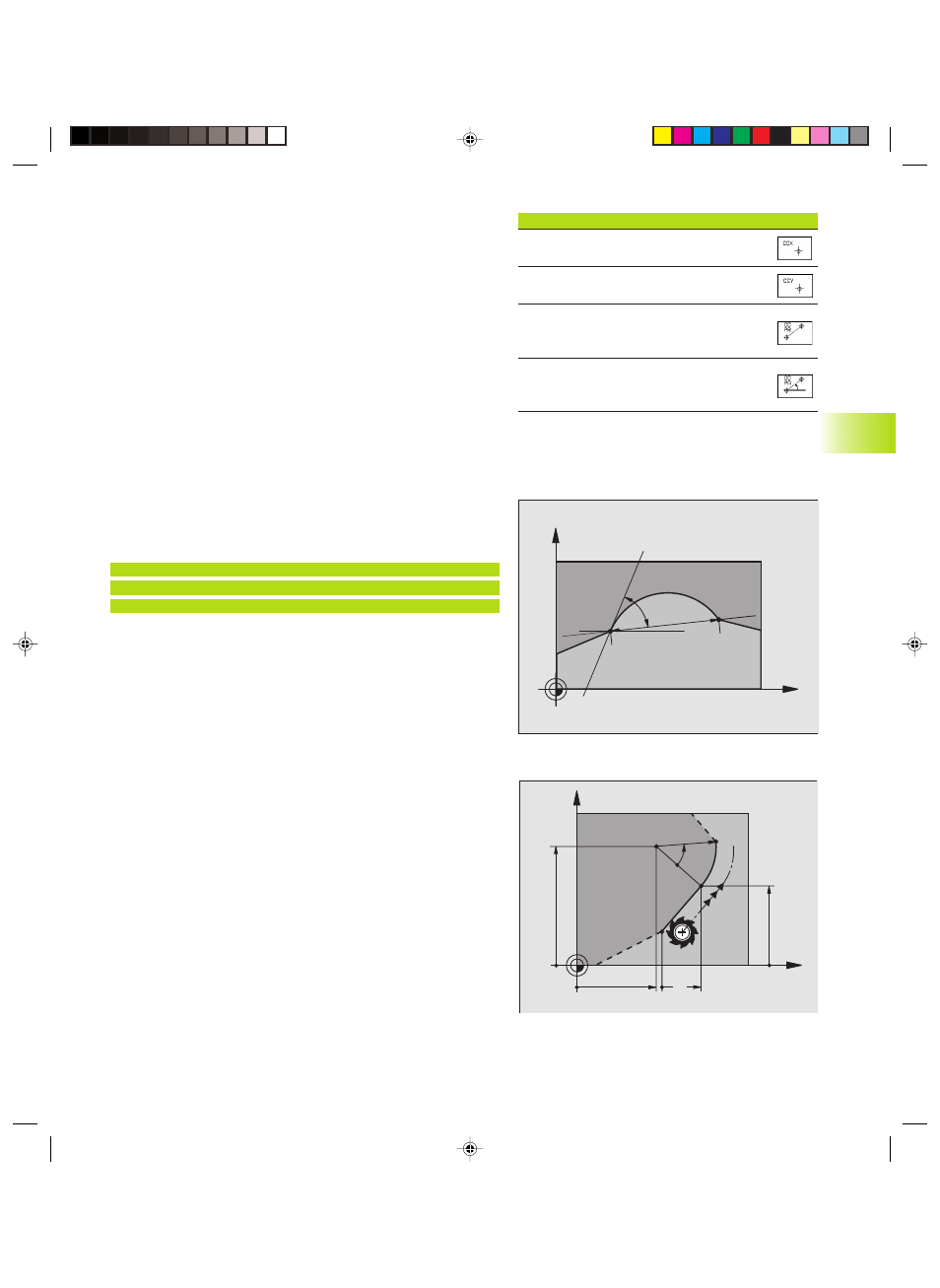

Angolo di salita della traiettoria circolare
L’angolo di salita AN di una traiettoria circolare corrisponde
all‘angolo della tangente di entrata. Vedere figura a destra.
Lunghezza di corda della traiettoria circolare
La lunghezza di corda di una traiettoria circolare corrisponde alla
lunghezza LEN dell‘arco di cerchio. Vedere figura a destra.
Centro del cerchio con programmazione libera
Per le traiettorie circolari in programmazione libera il TNC calcola il
centro del cerchio dai dati inseriti. Questa caratteristica permette
anche nella programmazione FK la programmazione di un cerchio
pieno in un unico blocco.
Un centro del cerchio programmato o calcolato nel modo
convenzionale non è quindi più attivo quale polo o centro del
cerchio in un nuovo blocco FK. Se le coordinate programmate in
modo convenzionale si riferiscono ad un polo precedentemente
definito in un blocco CC, occorre ridefinire questo polo in un blocco
FPOL.
FPOL rimarrà attivo fino ad un blocco successivo con FPOL ed è da
definire in coordinate cartesiane.
Esempi di blocchi NC per FL, FPOL e FCT
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Vedere figura in basso a destra.
X
Y
20
30
10
20
R15
30°
6.6 T
raiet
to
rie – Pr
ogr
ammazione liber
a dei pr
ofili FK
X
Y
LEN
AN
Dati relativi al centro del cerchio Softkey
Coordinata X del centro del cerchio
Coordinata Y del centro del cerchio
Raggio in coordinata polare del centro
del cerchio
Angolo in coordinate polari del centro
del cerchio
Per i riferimenti ad altri blocchi vedere il par.
“Riferimenti relativi“; per i punti ausiliari vedere par.
“Punti ausiliari“ in questo sottocapitolo.
