145 HEIDENHAIN TNC 426 B, TNC 430

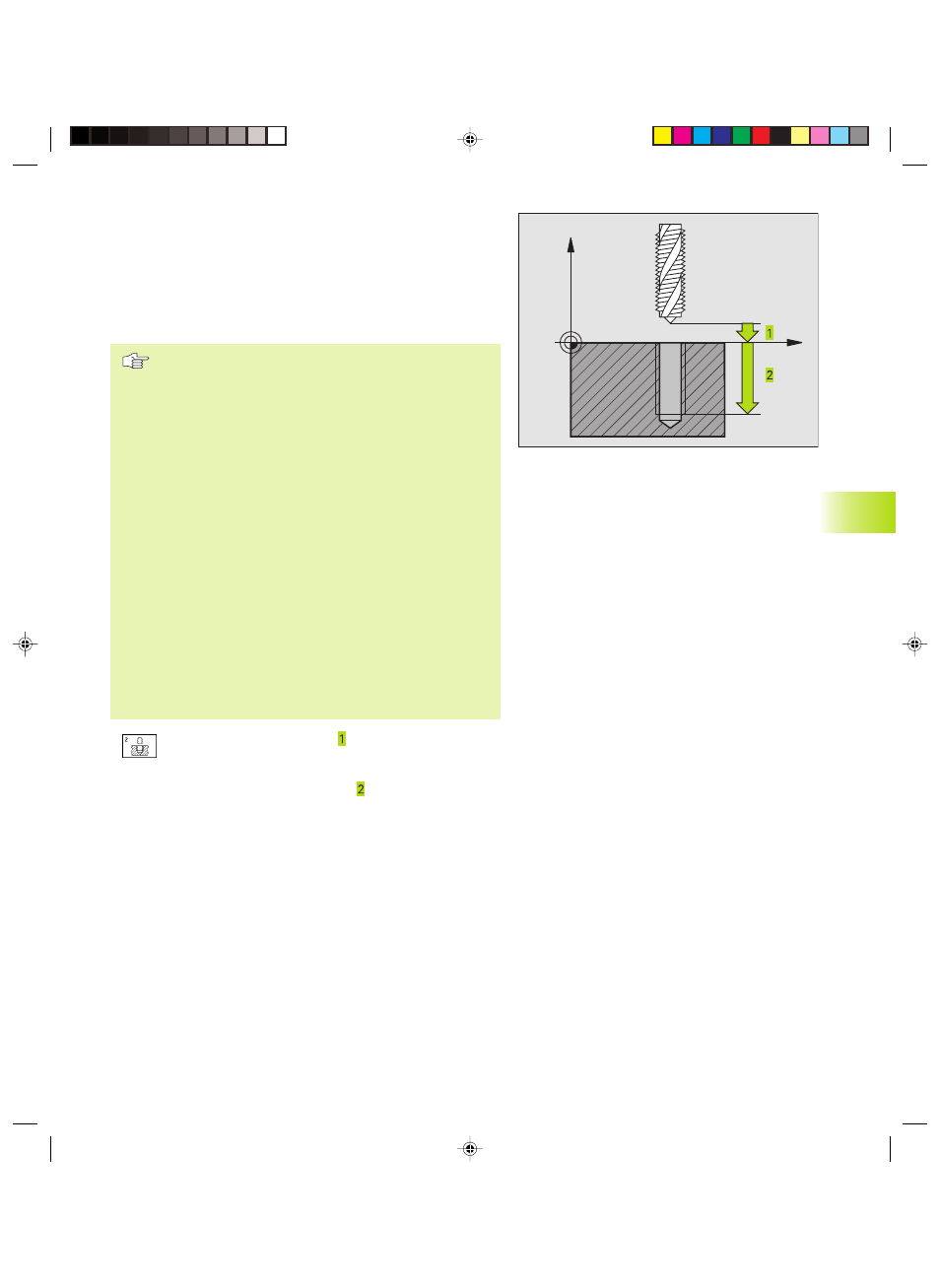

MASCHIATURA con compensatore utensile (Ciclo 2)
1 L‘utensile si porta in un unico passo alla PROFONDITA‘ DI FORATURA
2 In seguito viene invertito il senso di rotazione del mandrino e,
trascorso il TEMPO DI SOSTA l‘utensile ritorna alla posizione di
partenza
3 Nella posizione di partenza il senso di rotazione del mandrino
viene nuovamente invertito
Da osservare:
Programmare un‘istruzione di posizionamento sul punto
di partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0 .
Programmare un‘istruzione di posizionamento sul punto
di partenza nell‘asse del mandrino (DISTANZA DI SICU-
REZZA sopra la superficie del pezzo)
Il segno del parametro PROFONDITA’ definisce la dire-
zione della lavorazione.
L‘utensile deve essere serrato in un maschio con recupero
di gioco. Il maschio con recupero di gioco compensa,
durante la lavorazione, le tolleranze dell‘avanzamento e del
numero di giri.
Durante l‘esecuzione del ciclo la manopola del poten-
ziometro di regolazione del numero di giri è disattivata,
mentre quella del potenziometro di regolazione
dell‘avanzamento rimane attiva entro certi limiti (stabiliti
dal costruttore della macchina). La manopola del poten-
ziometro di regolazione dell‘avanzamento rimane attiva
entro certi limiti (stabiliti dal costruttore della macchina).
Per le filettature destrorse attivare il mandrino con M3,
per le filettature sinistrorse con M4.
ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell‘utensile (pos. di partenza ) e la super-
ficie del pezzo. Valore indicativo: 4x passo filettatura
ú PROFONDITA’ DI FORATURA (lunghezza filettatura,
incrementale): distanza tra superficie del pezzo e
estremità filettatura
ú TEMPO DI SOSTA IN SECONDI: inserire un valore tra 0
e 0,5 s, per evitare che l‘utensile resti bloccato durante
il ritiro
ú AVANZAMENTO F: velocità di spostamento dell‘uten-
sile durante la maschiatura
Definizione avanzamento: F = S x p
F: Avanzamento (mm/min)
S: Giri mandrino (giri/min)
p: Passo della filettatura (mm)
Disimpegno in un’interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà un softkey che permette il disimpegno dell‘utensile.
8.2 Cicli di foratura
X
Z
