32 4 Programmazione: Generalità, gestione file dati, aiuti di programmazione
Y
X
Z
Impostazione dell’origine
Il disegno del pezzo specifica un determinato elemento geometrico
del pezzo quale origine assoluta (punto zero), generalmente uno
spigolo del pezzo. Nell’impostazione dell’origine si allinea per prima
cosa il pezzo rispetto agli assi, portando l’utensile per ogni asse in
una posizione nota rispetto al pezzo. Per questa posizione si porta la
visualizzazione del TNC sullo zero o su un valore di posizione
predefinito. In questo modo si assegna il pezzo al sistema di
riferimento, valido per la visualizzazione del TNC e per il programma
di lavorazione.
Se sul disegno del pezzo è indicata un’origine incrementale, occorre
semplicemente utilizzare i cicli per la conversione delle coordinate.
Vedere ”8.7 Cicli per la conversione delle coordinate”.
Quando il disegno del pezzo non è a norme NC, si sceglie una
certa posizione o uno spigolo come origine, dalla quale si potranno
poi determinare in modo semplice tutte le altre posizioni.
La determinazione dell’origine risulta particolarmente agevole con il
sistema di tastatura HEIDENHAIN 3D. Vedere ”12.2
Determinazione dell’origine con i sistemi di tastatura 3D”.
Esempio

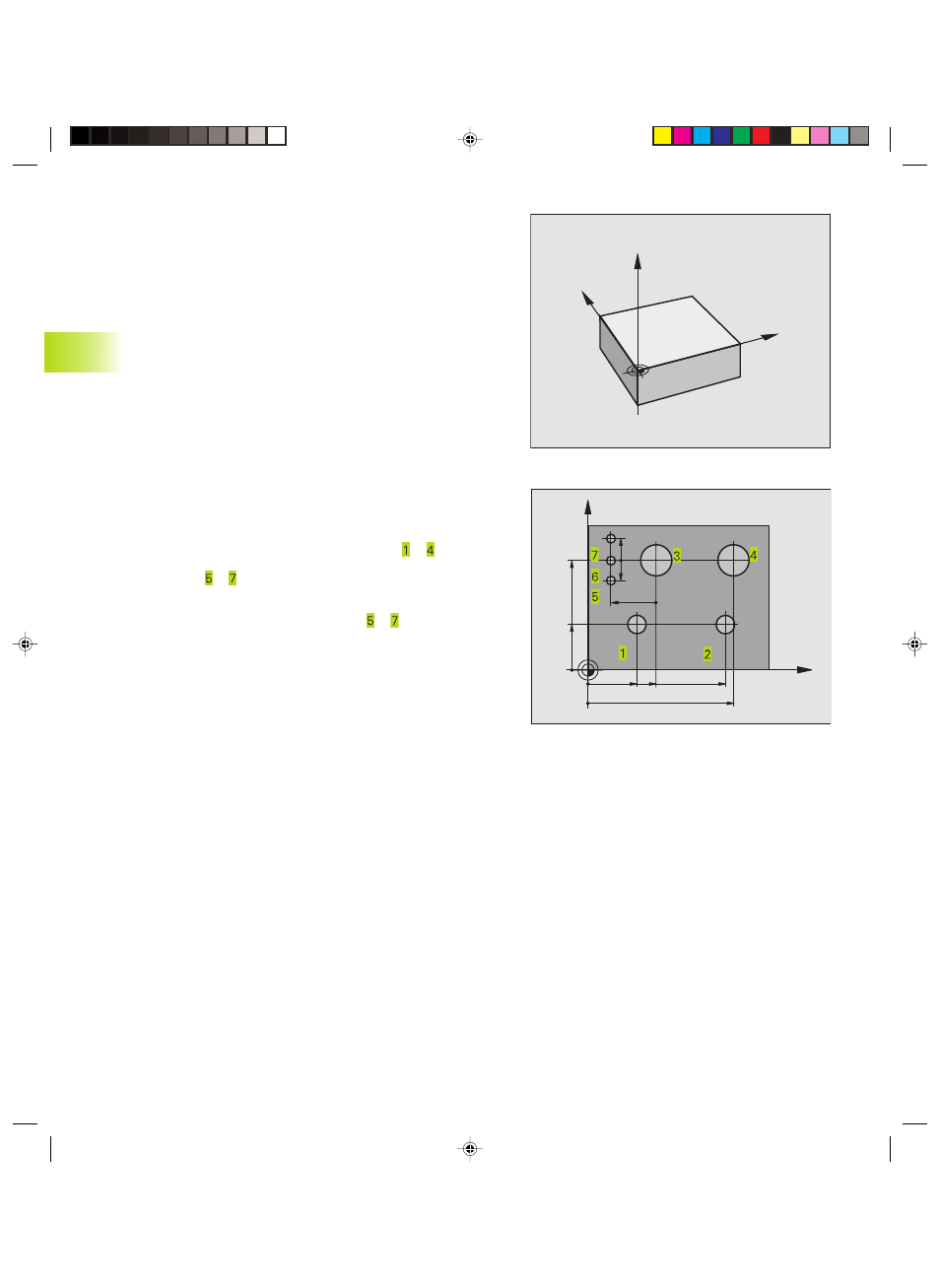

Lo schizzo del pezzo a destra mostra dei fori (da a ), le cui
quote si riferiscono ad un’origine assoluta con le coordinate X=0,
Y=0. I fori (da a ) si riferiscono ad un’origine relativa, con le
coordinate assolute X=450, Y=750. Con il ciclo SPOSTAMENTO
DELL’ORIGINE si sposta l’origine temporaneamente sulla posizione
X=450, Y=750, per programmare i fori (da a ) senza ulteriori
calcoli.
4.1 Generalità
X
Y
325
320
0
450 900
950
150
-150
750
0
300
±
0,
1
