8 Il TNC sposta quindi l’utensile sul punto di partenza della linea
successiva
9 Con un movimento alternato verranno lavorate tutte le altre linee
ú PUNTO INIZIALE 1. ASSE Q225 (assoluto): coordinata
del punto di partenza nell’asse principale del piano di
lavoro
ú PUNTO INIZIALE 1. ASSE Q226 (assoluto): coordinata
del punto di partenza nell’asse secondario del piano di
lavoro
ú DISTANZA 1. ASSE Q237 (incrementale): distanza dei
singoli punti sulla linea
ú DISTANZA 2. ASSE Q238 (incrementale): distanza tra le
singole linee
ú NUMERO COLONNE Q242: numero di lavorazioni
sulla linea
ú NUMERO LINEE Q243: numero delle linee
ú POSIZIONE DI ROTAZIONE Q224 (assoluto): angolo
intorno al quale viene effettuata la rotazione dell’intera
sagoma; il centro di rotazione corrisponde al punto di
partenza
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)

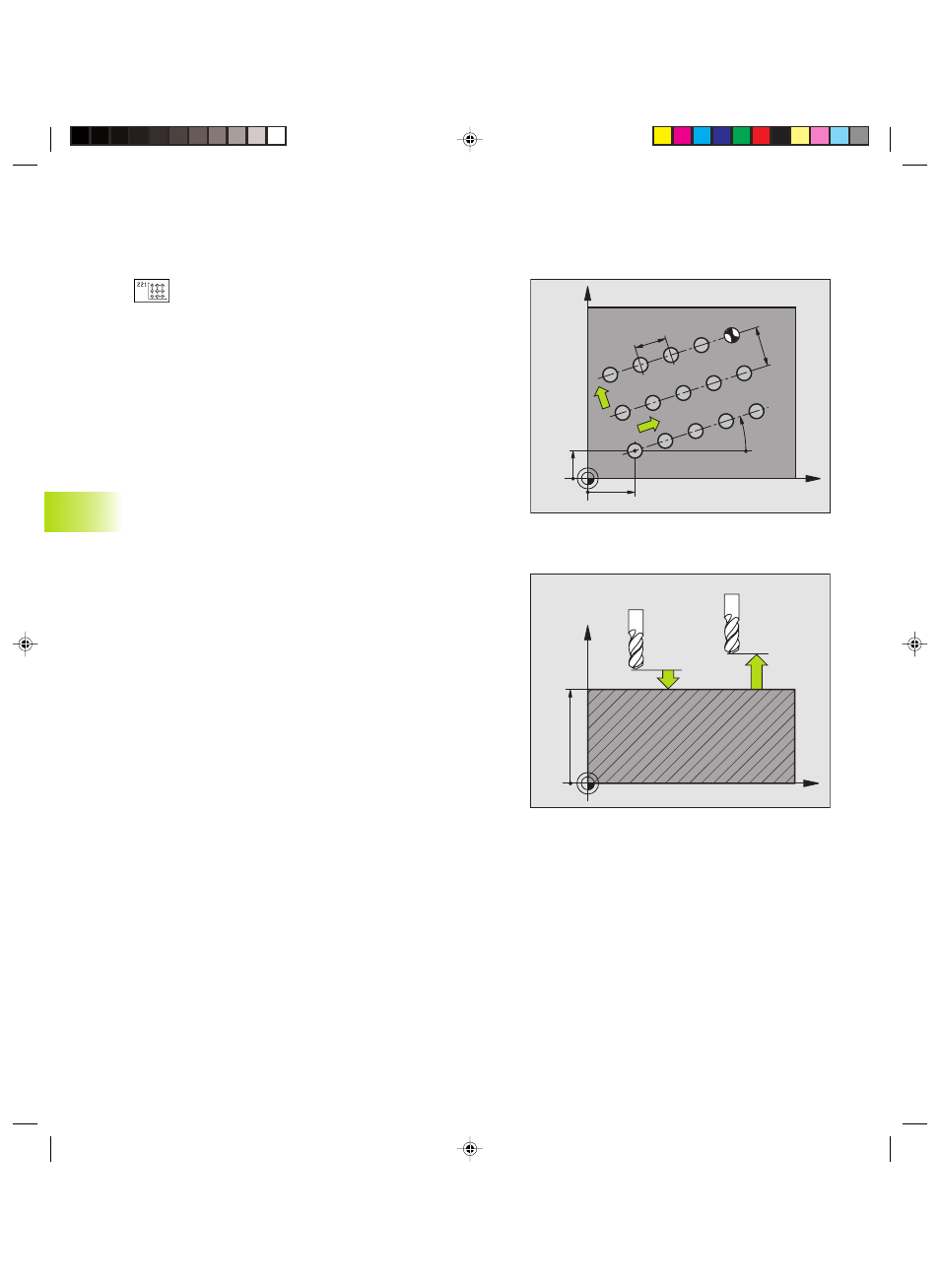

8.4 Cicli per la definizione di sagome di punti
X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
