8 Programmazione: Cicli 194
Da osservare:
Il TNC posiziona prima l’utensile nel piano di lavoro,
partendo dalla posizione attuale, e poi nell’asse del
mandrino sul punto di partenza
L’utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi
di serraggio.
ú PUNTO DI PARTENZA 1. ASSE Q225 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2. ASSE Q226 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3. ASSE Q227 (assoluto): altezza
nell’asse del mandrino alla quale si esegue la
spianatura
ú LUNGHEZZA 1. LATO Q218 (incrementale): lunghezza
della superficie da spianare nell’asse principale del
piano di lavoro, riferita al PUNTO DI PARTENZA 1. ASSE
ú LUNGHEZZA 2. LATO Q219 (incrementale): lunghezza
della superficie da spianare nell’asse secondario del
piano di lavoro, riferita al PUNTO DI PARTENZA
2. ASSE
ú NUMERO DEI TAGLI Q240: numero delle linee in cui il
TNC deve spostare l’utensile nel senso della larghezza
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell‘utensile nello spostamento dalla DISTANZA DI
SICUREZZA alla profondità di fresatura in mm/min
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/min
ú AVANZAMENTO TRASVERSALE Q209: velocità
dell’utensile nello spostamento alla linea successiva
in mm/min; procedendo trasversalmente nel materia-
le, Q9 deve essere inferiore a Q8; procedendo
trasversalmente nello spazio libero, Q9 può essere
maggiore di Q8
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la profondità di
fresatura per il posizionamento all’inizio e alla fine del
ciclo

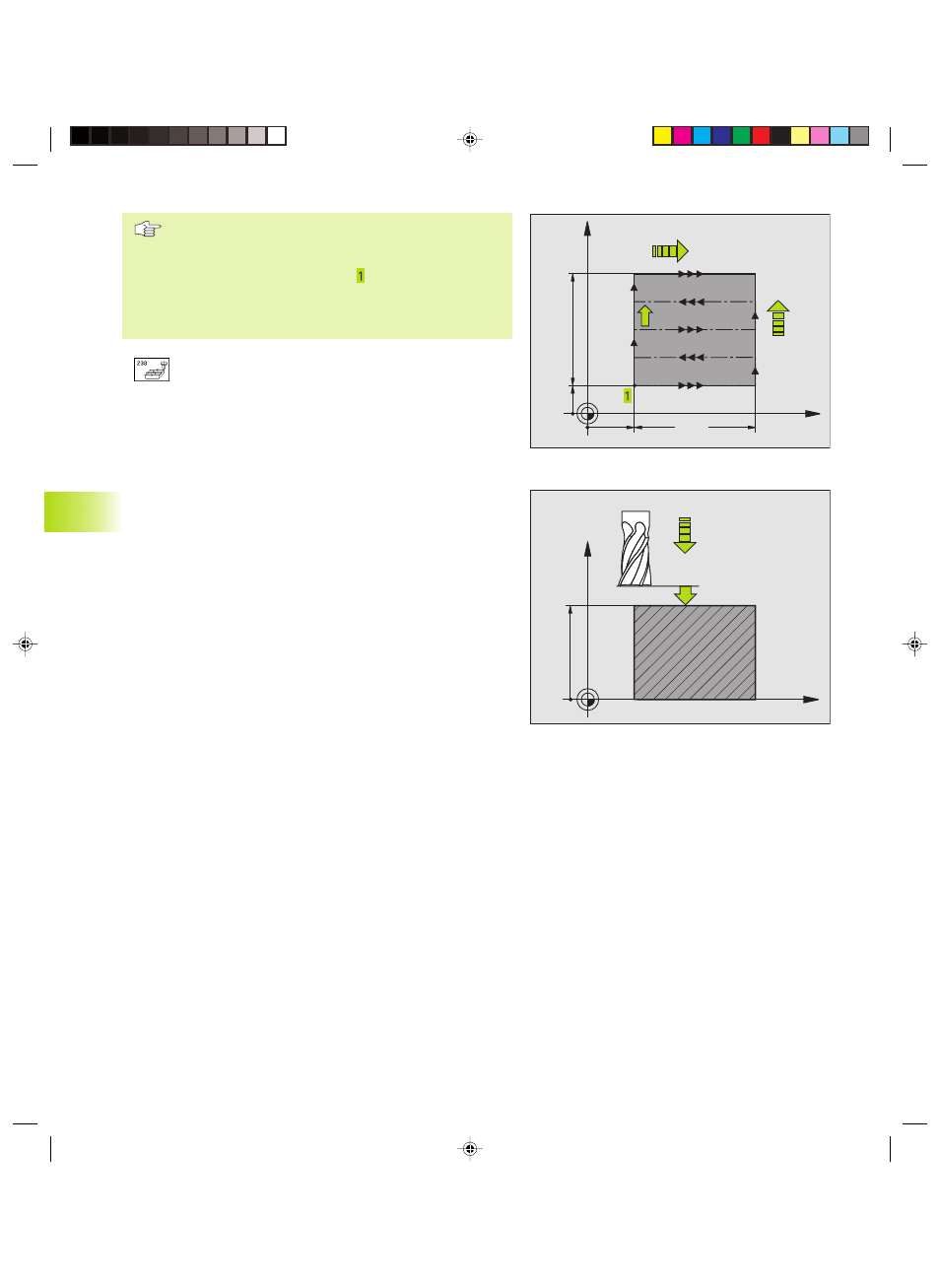

8.6 Cicli di spianatura
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
