54

4 Programmazione: Generalità, gestione file dati, aiuti di programmazione

Funzione

Softkey

Selezione dell’inizio della tabella

Selezione della fine della tabella

Selezione pagina successiva della
tabella

Selezione pagina precedente della
tabella

Inserimento di una riga a fine tabella

Cancellazione di una riga a fine tabella

Selezione inizio della riga successiva

4.9 Gener

azione di tabelle P

allets

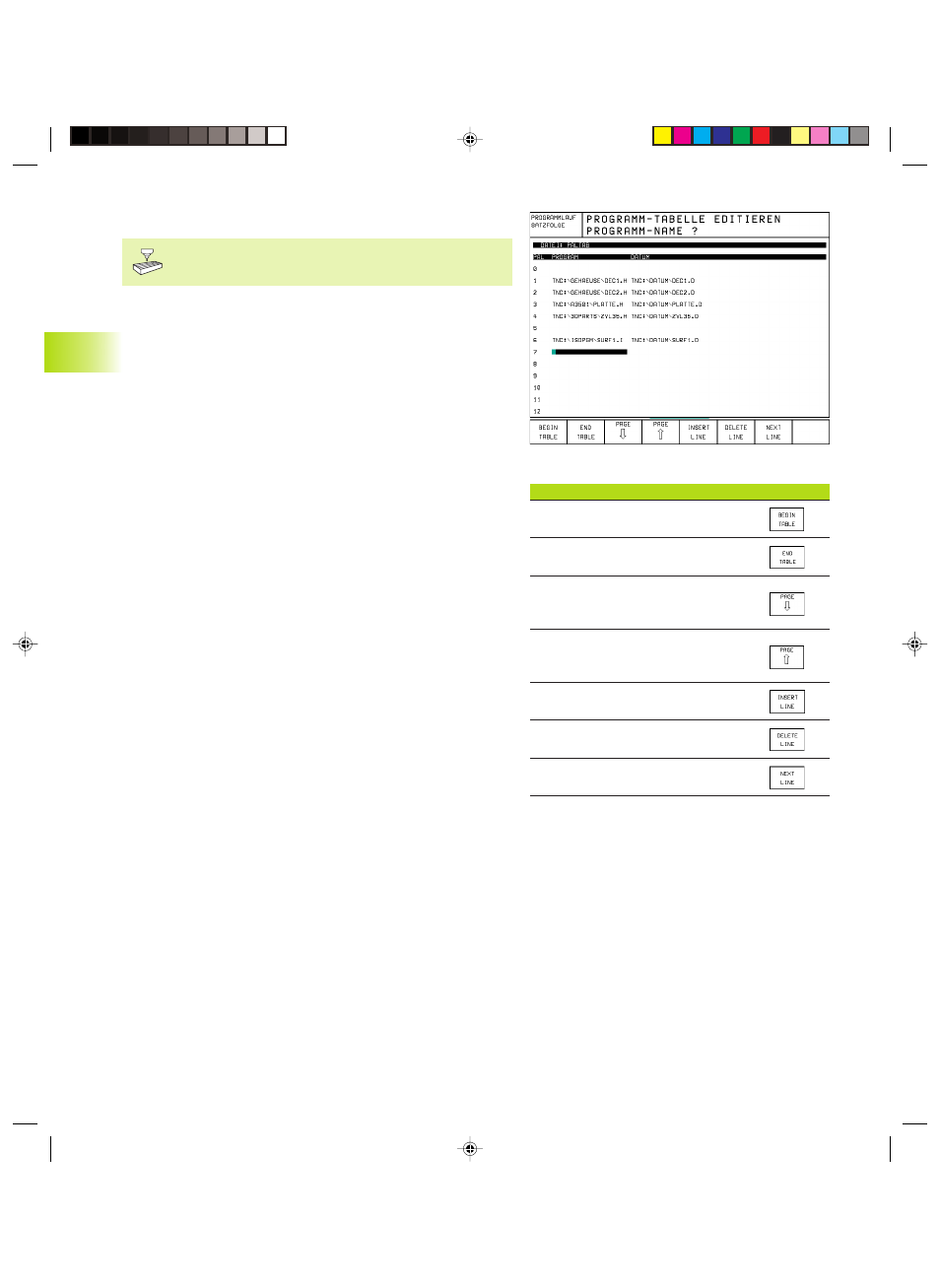

4.9 Generazione di tabelle pallets

Le tabelle pallets vengono gestite ed emesse come
definite nel PLC. Consultare il Manuale della macchina!

Le tabelle pallets vengono utilizzate nei centri di lavorazione con
cambio automatico del pallet: la tabella pallets chiama per i vari
pallets i relativi programmi di lavorazione e attiva le relative tabelle
origini.

Le tabelle pallets contengono i seguenti dati:

Numero del pallet PAL

Nome del programma di lavorazione PROGRAMM

Tabella origini DATUM

Selezione di una tabella pallets

ú

Selezionare con il tasto PGM MGT nel modo operativo
MEMORIZZAZIONE/EDITING PROGRAMMA la gestione file dati

ú

Visualizzazione file dati del tipo P.: premere i softkey SELECT TYPE
e SHOW .P

ú

Selezionare la tabella pallets con i tasti cursore o inserire un
nome per una nuova tabella

ú

Confermare la selezione con il tasto ENT

ú

Inserire i programmi e le tabelle origini nella tabella pallets.
Introdurre nelle colonne il nome del programma e le relative
tabelle origini. Per spostare il campo chiaro utilizzare i tasti freccia.
Durante l’editing della tabella pallets, il TNC visualizza i softkey
per l’editing: vedere tabella a destra.

Abbandono della tabella pallets

ú

Selezione della gestione file dati: premere il tasto PGM MGT

ú

Selezione di un altro tipo di file dati: premere il softkey SELECT
TYPE e il softkey per il tipo di file desiderato, p.es. SHOW .H.

ú

Selezionare il file desiderato
