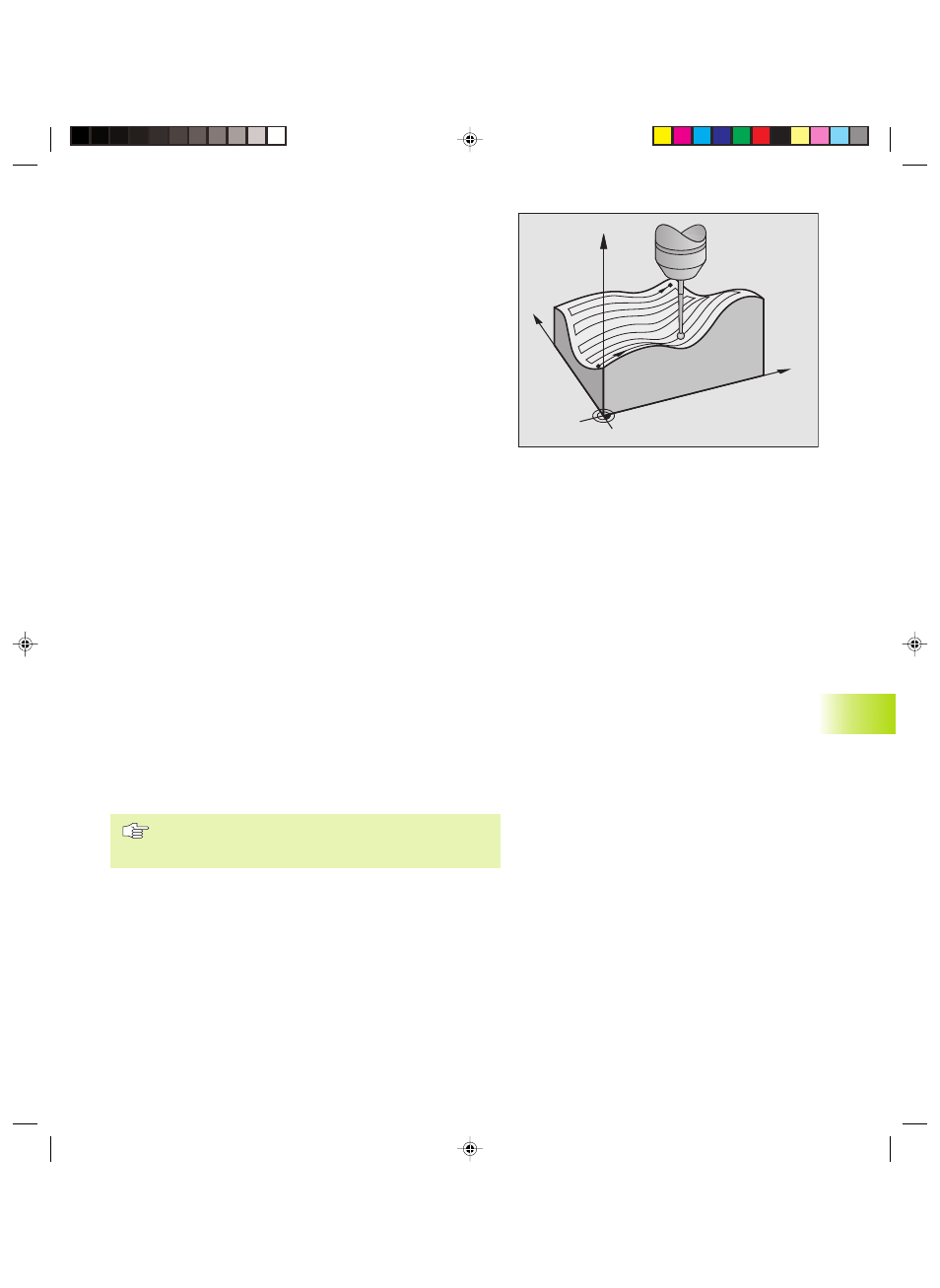

13.3 Digitalizzazione a meandri
■ Sistema di tastatura analogico: ciclo di digitalizzazione 6 MEANDRI
■ Sistema di tastatura continuo: ciclo di digitalizzazione 16 MEANDRI
Con il ciclo di digitalizzazione MEANDRI i contorni 3D vengono
digitalizzati a meandri. Questo procedimento è particolarmente
adatto a forme relativamente piatte. Desiderando rielaborare i dati
digitalizzati con il software HEIDENHAIN SUSA, occorre effettuare la
digitalizzazione a meandri.
Per la digitalizzazione selezionare un asse del piano di lavoro nel
quale il tastatore, partendo dal punto MIN del piano di lavoro si por-
ta, in direzione positiva dello stesso, fino al limite del campo. Al
limite del campo il tastatore si sposta della distanza tra le linee e
ritorna sulla linea nuova. All’altra estremità della linea, il tastatore si
sposta nuovamente della distanza tra linee. Questa operazione si
ripete fino a tastatura completa di tutto il campo.
Al termine della digitalizzazione il tastatore viene portato alla
DISTANZA DI SICUREZZA.
Durante la digitalizzazione con il sistema di tastatura continua il
TNC memorizza le posizioni in corrispondenza delle quali si
verificano forti cambi di direzione, fino ad un massimo di 1000 po-
sizioni per riga. Nella riga successiva il TNC ridurrà automatica-
mente l’avanzamento di digitalizzazione quando il tastatore si av-
vicinerà a questi punti critici, migliorando in questo modo i risultati
di tastatura.
Punto di partenza
■ Coordinate del punto MIN del piano di lavoro dal ciclo 5 CAMPO o
dal ciclo 15 CAMPO
Coordinata dell’asse del mandrino = DISTANZA DI SICUREZZA
■ Posizionamento automatico sul punto di partenza: prima nell’asse
del mandrino alla DISTANZA DI SICUREZZA, poi nel piano di
lavoro
Avvicinamento al profilo
Il tastatore si porta sul profilo in direzione negativa dell’asse del
mandrino. Le coordinate della posizione nella quale il tastatore
tocca il contorno vengono memorizzate.
Nel programma di lavorazione occorre definire il ciclo di
digitalizzazione CAMPO prima del ciclo di
digitalizzazione MEANDRI.
