8 Programmazione: Cicli

202

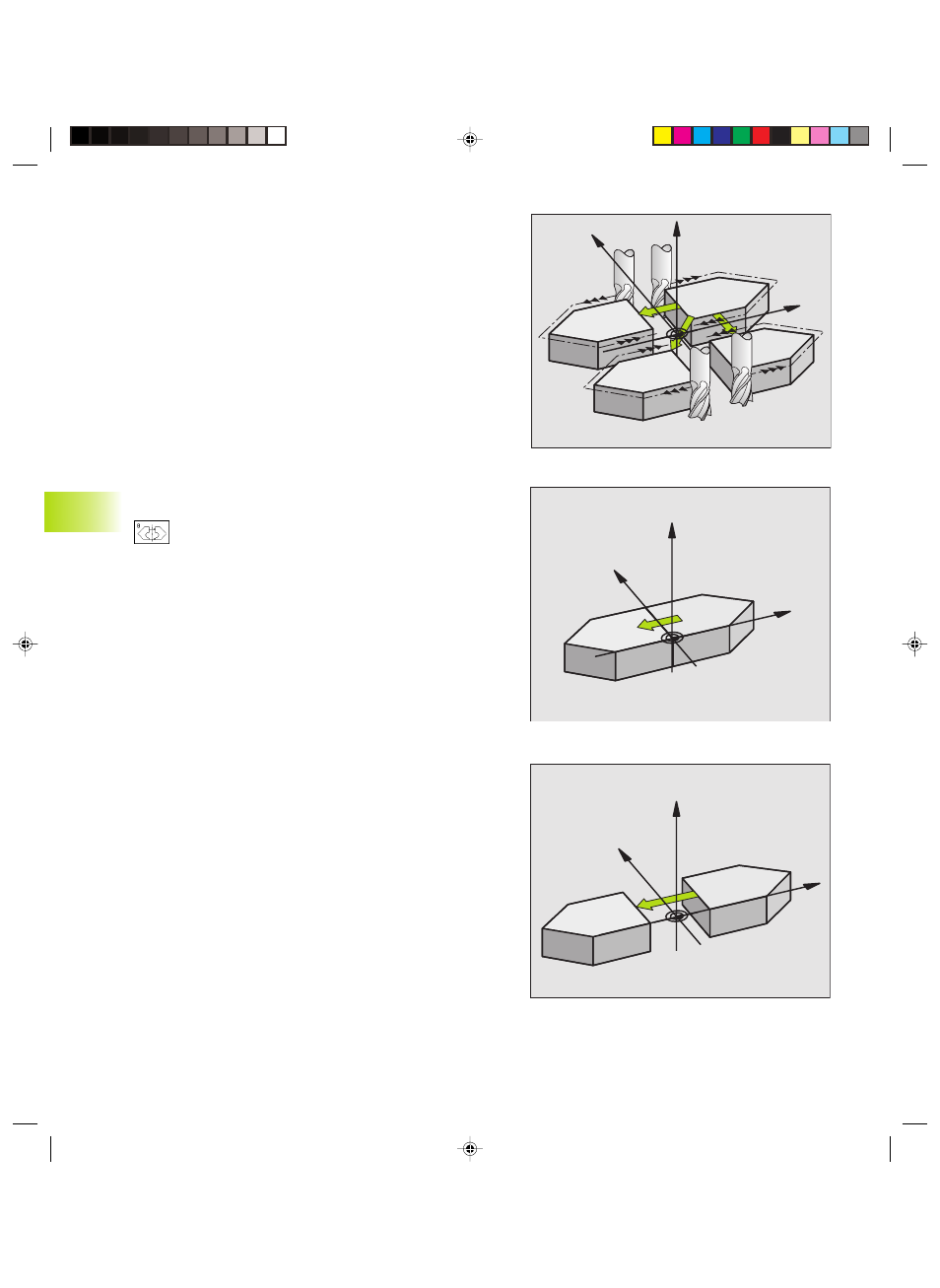

LAVORAZIONE SPECULARE (Ciclo 8)

Con questo ciclo il TNC consente l’esecuzione speculare di una
lavorazione nel piano di lavoro. Vedere figura in alto a destra.

Attivazione
La specularità si attiva con la sua definizione nel programma. Essa è
attiva anche nel modo operativo INTRODUZIONE MANUALE DATI.
Il TNC visualizza gli assi di specularità attivi nell’indicazione di stato
supplementare.

Ribaltando un solo asse cambia il senso di rotazione dell’utensi-
le. Questo non vale per i cicli di lavorazione

Ribaltando due assi, il senso di rotazione rimane invariato

Il risultato del ribaltamento dipende dalla posizione dell’origine

Origine sul profilo da ribaltare: l’elemento verrà ribaltato diret-
tamente intorno all’origine, vedere figura in centro a destra

L’origine si trova all’esterno del profilo da ribaltare: l’elemento
verrà anche spostato; vedere figura in basso a destra

ú

ASSE SPECULARE ?: inserire l’asse da ribaltare. L’asse
del mandrino non può essere ribaltato

Annullamento dello spostamento
Riprogrammare il ciclo SPECULARITA’ inserendo NO ENT.

8.7 Cicli per la conversione delle coordinate

Y

X

Z

Y

X

Z

Y

X

Z
