8 Programmazione: Cicli 152
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
ur
e ú ROTAZIONE IN SENSO ORARIO
DR + : fresatura concorde con M3
DR – : fresatura discorde con M3
ú RAGGIO DI ARROTONDAMENTO: RAGGIO degli angoli
della tasca
Con RAGGIO = 0 il RAGGIO DI ARROTONDAMENTO è
uguale al raggio dell’utensile
Calcoli:
Accostamento laterale k = K x R
K: Fattore di sovrapposizione, definito nel parametro macchina 7430
R: Raggio della fresa

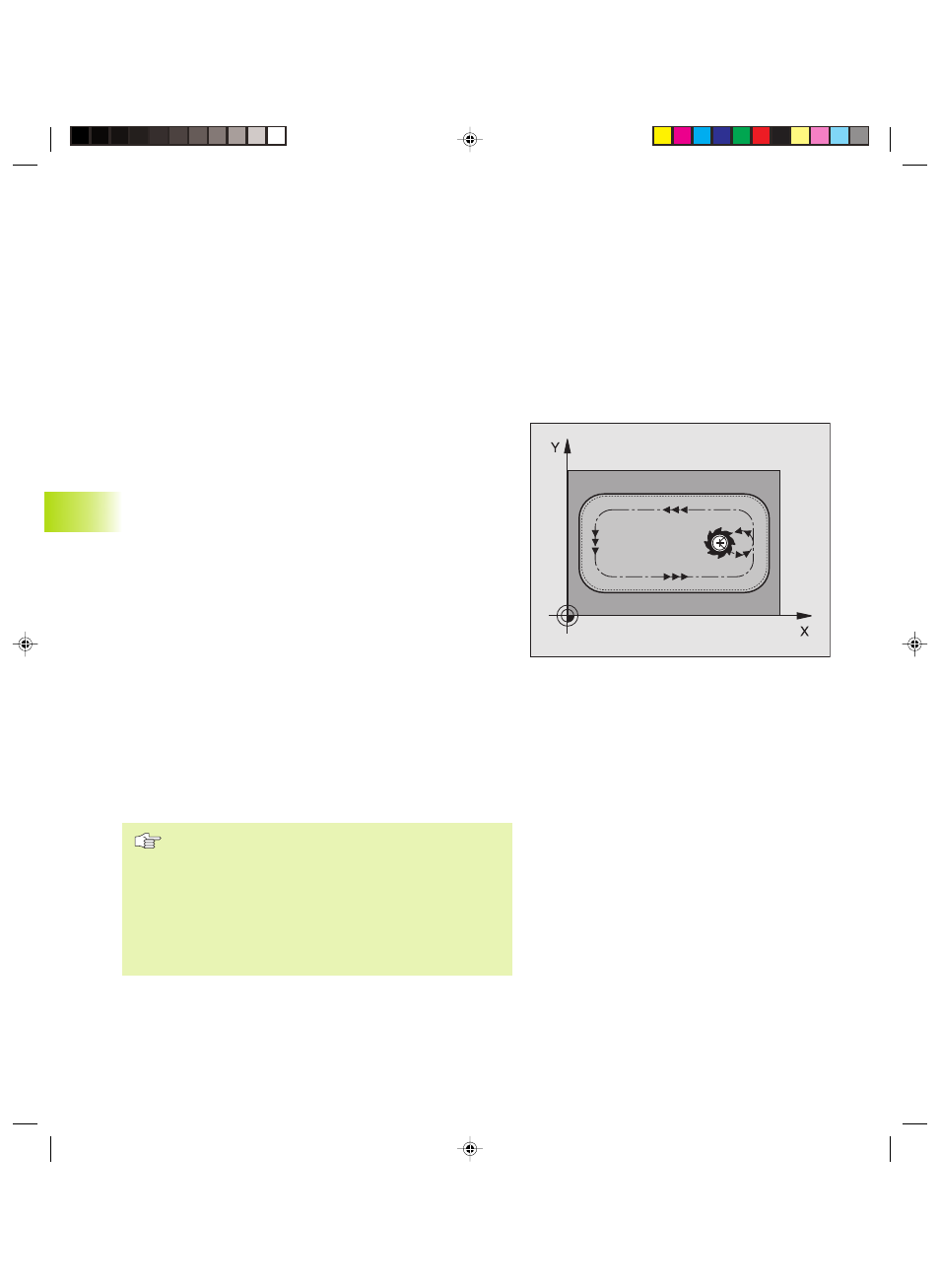

FINITURA TASCHE (Ciclo 212)
1 Il TNC porta l’utensile automaticamente nell’asse del mandrino
alla DISTANZA DI SICUREZZA oppure, se programmato, alla 2.
DISTANZA DI SICUREZZA e successivamente al centro della
tasca
2 Dal centro della tasca l’utensile si porta nel piano di lavoro al
punto di partenza della lavorazione. Per calcolare il punto di
partenza il TNC tiene conto del SOVRAMETALLO del pezzo e del
raggio dell‘utensile Evt. il TNC effettua una penetrazione nel
centro della tasca
3 Se l’utensile si trova alla 2. DISTANZA DI SICUREZZA il TNC porta
l‘utensile con F MAX alla DISTANZA DI SICUREZZA e da lì con
l’AVANZAMENTO IN PROFONDITA’ alla prima PROFONDITA’ DI
ACCOSTAMENTO
4 Successivamente l’utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l’utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Questa procedura (da 3 a 5) si ripete fino al raggiungimento della
PROFONDITA’ programmata
7 Alla fine del ciclo il TNC porta l’utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmata, alla 2. DISTANZA DI SICUREZZA
e successivamente al centro della tasca (posizione finale =
posizione iniziale)
Da osservare:
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Se si desidera rifinire la tasca dal pieno utilizzare frese
con tagliente frontale a taglio centrale (DIN 844) e
programmare piccoli AVANZAMENTI IN PROFONDITA’
Dimensione minima della tasca: tre volte il raggio
dell'utensile.
