31 HEIDENHAIN TNC 426 B, TNC 430

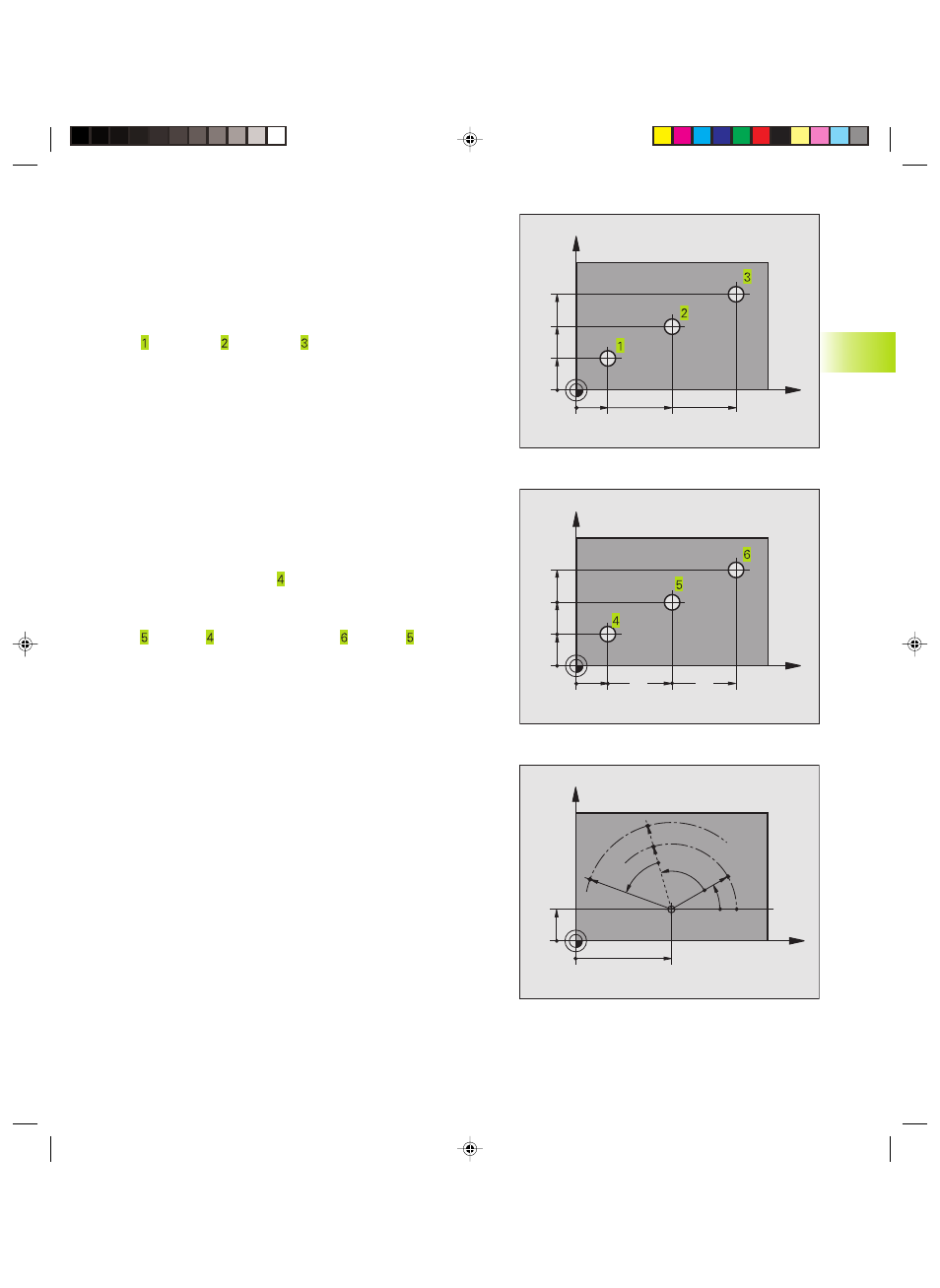

Posizioni assolute e relative del pezzo
Posizioni assolute del pezzo
Quando le coordinate di una posizione si riferiscono al punto zero
(origine) delle coordinate, queste vengono chiamate coordinate
assolute. Tutte le posizioni del pezzo sono definite in modo univoco
mediante le loro coordinate assolute.
Esempio 1: Fori con coordinate assolute
Foro
Foro Foro
X=10 mm X=30 mm X=50 mm
Y=10 mm Y=20 mm Y=30 mm
Posizioni relative del pezzo
Le coordinate relative (incrementali) si riferiscono all’ultima
posizione programmata dell’utensile che serve da punto zero
relativo (teorico). Le coordinate incrementali rappresentano quindi
nella generazione del programma la quota tra l’ultima posizione
nominale e la successiva, della quale l’utensile si deve spostare. Si
parla quindi di una quota incrementale.
Le quote incrementali vengono identificate con una ”I” prima del
nome dell’asse.
Esempio 2: Fori con coordinate incrementali
Coordinate assolute del foro :
X= 10 mm
Y= 10 mm
Foro riferito al Foro riferito al
IX= 20 mm IX= 20 mm
IY= 10 mm IY= 10 mm
Coordinate polari assolute ed incrementali
Le coordinate assolute si riferiscono sempre al polo e all’asse di
riferimento dell’angolo.
Le coordinate incrementali si riferiscono sempre all’ultima
posizione programmata dell’utensile.
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
4.1 Generalità
X
Y
30
20
50 30 10
10
X
Y
20
10
10
20
10
10
