199 HEIDENHAIN TNC 426 B, TNC 430

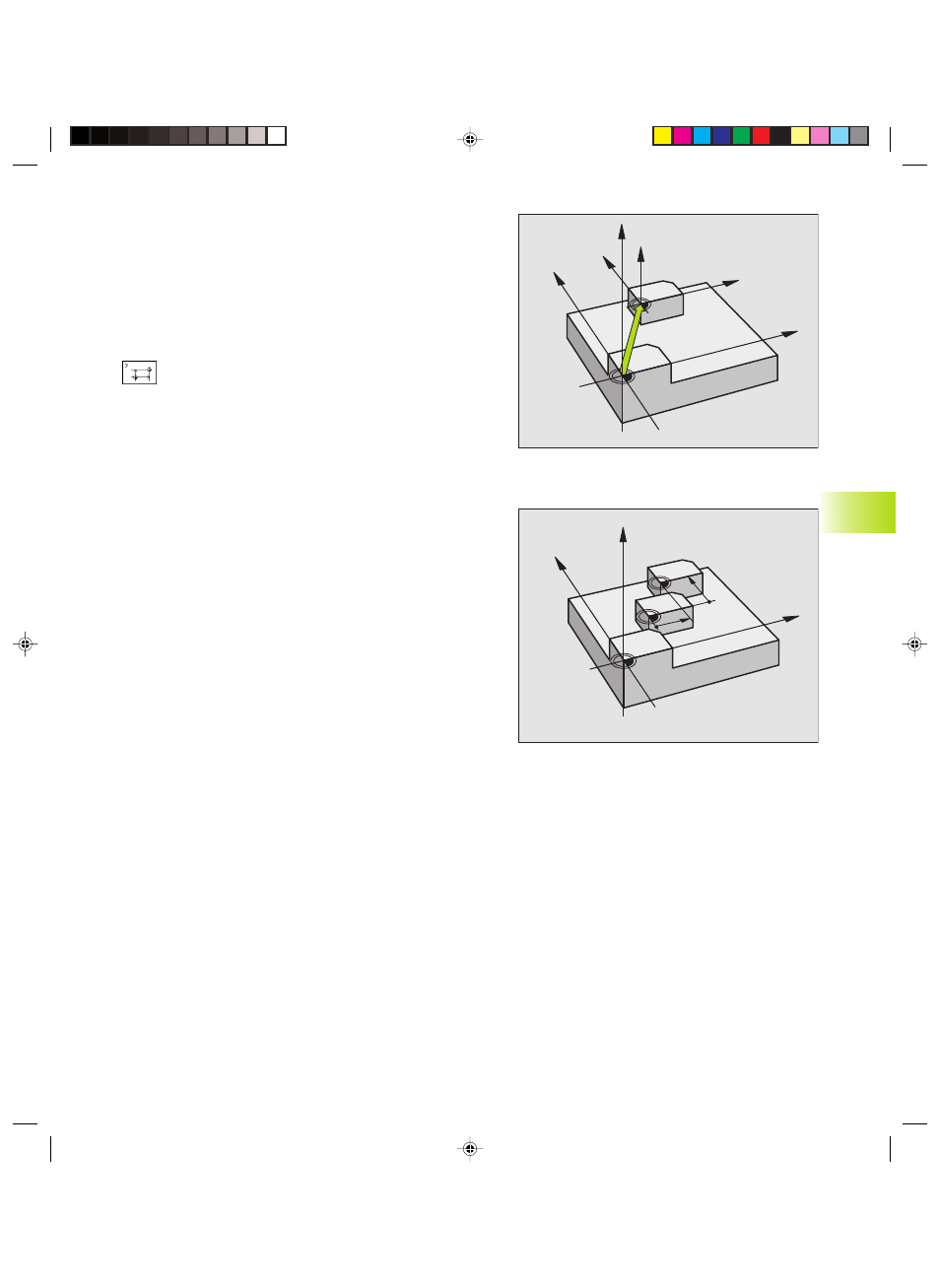

Spostamento dell'ORIGINE (Ciclo 7)
Con lo SPOSTAMENTO DELL’ORIGINE è possibile ripetere una
lavorazione in un punto qualsiasi del pezzo.
Attivazione
Dopo una definizione del ciclo SPOSTAMENTO DELL’ORIGINE, tutte
le quote di coordinate si riferiscono all’origine nuova. Lo
spostamento dei singoli assi viene visualizzato nell’indicazione di
stato supplementare.
ú SPOSTAMENTO: inserire le coordinate della nuova
origine. Le quote assolute si riferiscono all’origine del
pezzo precedentemente definita nell’impostazione
della stessa.
Annullamento dello spostamento
Un’istruzione di spostamento dell’origine con i valori di coordinate
X=0, Y=0 e Z=0 annulla lo spostamento dell’origine.
Grafica
Programmando dopo uno spostamento dell’origine un nuovo BLK
FORM, si può definire nel paramento macchina 7310 se il BLK
FORM deve riferirsi alla nuova o alla vecchia origine.
Visualizzazioni di stato
■ L'indicazione di posizione si riferisce all'origine attiva (spostata)
■ L'origine indicata nella visualizzazione di stato supplementare si
riferisce al punto di riferimento impostato manualmente.
8.7 Cicli per la conversione delle coordinate
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
