8 Programmazione: Cicli 144
Da osservare:
Programmare l‘istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0 .
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione .
ú DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità di
spostamento dell’utensile durante la foratura in mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202 (incrementale):
quota di accostamento dell’utensile. Il TNC si porta in un
unico passo fino alla PROFONDITA’ quando:
■ PROFONDITA‘ DI ACCOSTAMENTO e
PROFONDITA' sono uguali
■ La PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
La PROFONDITA’ non deve essere un multiplo della
PROFONDITA’ DI ACCOSTAMENTO
ú TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l’utensile sosta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per
lo scarico dei trucioli
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2. DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (dispositivo di
serraggio)
ú VALORE DA TOGLIERE Q212 (incrementale): valore di
cui il TNC riduce la PRONDITA’ DI ACCOSTAMENTO
dopo ogni accostamento
ú NUM. ROTTURE TRUCIOLO PRIMA INVERSIONE
Q213: numero delle rotture del truciolo prima che il
TNC ritiri l’utensile dal foro per lo scarico dei trucioli.
ú PROFONDITA’ DI ACCOSTAMENTO MINIMA Q205
(incrementale): se è stato programmato un valore da
togliere, il TNC limita l’AVANZAMENTO al valore
impostato nel Q205
ú TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro
ú INVERSIONE AVANZAMENTO Q208: velocità di
spostamento dell’utensile durante l’estrazione dal foro
in mm/min. Programmando Q208=0, l’estrazione
avviene con FMAX

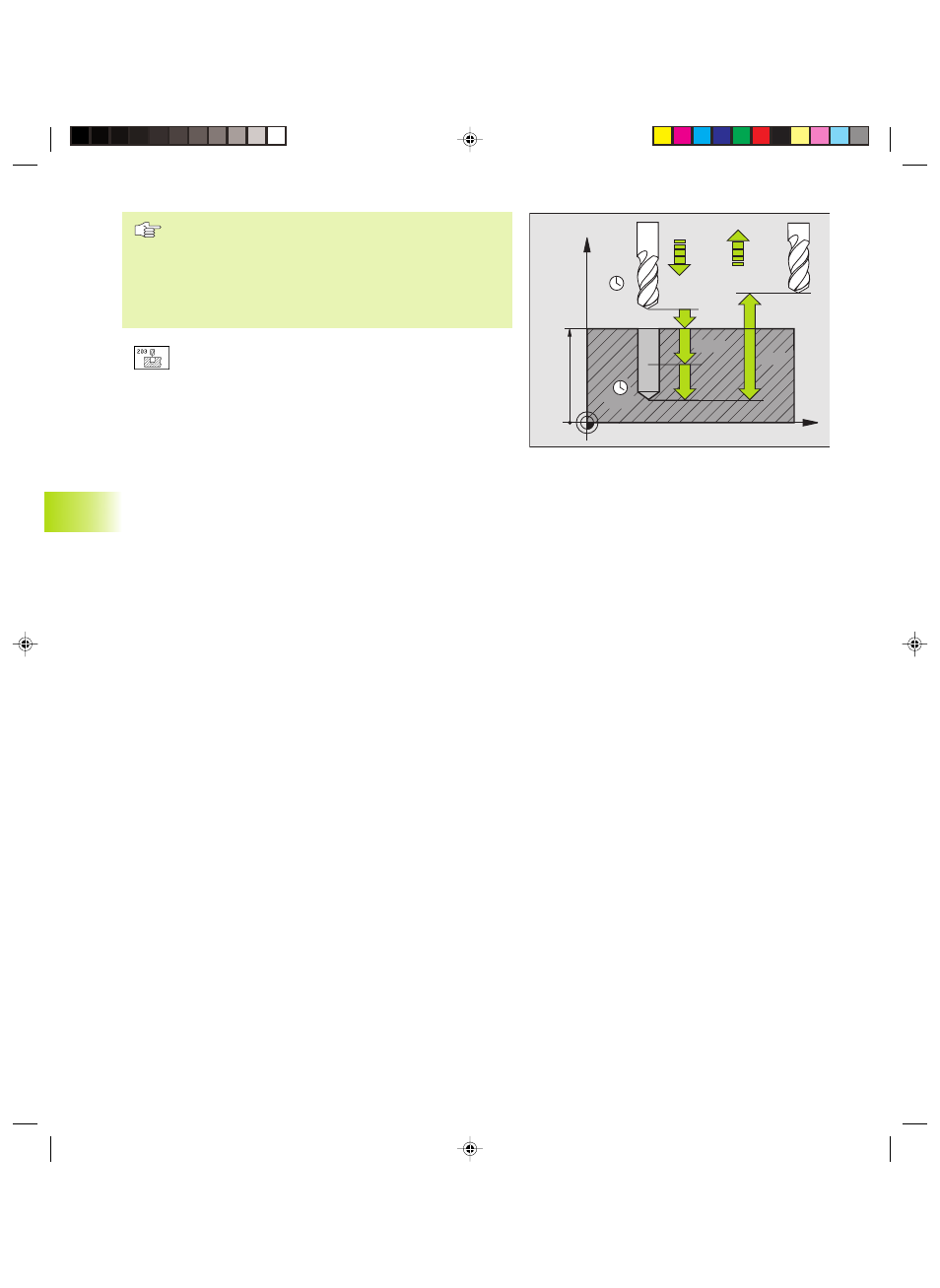

X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.2 Cicli di foratura
