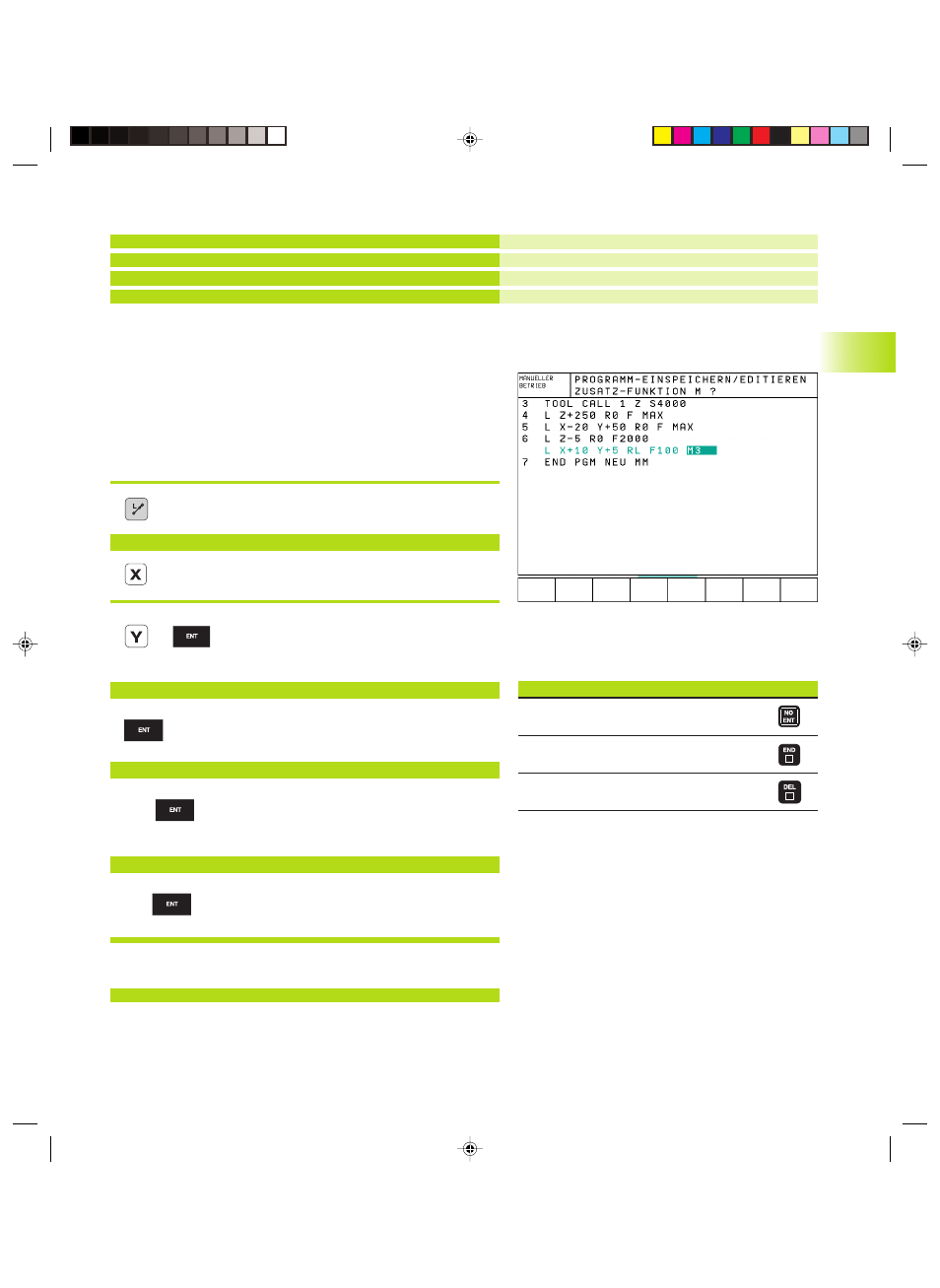

45 HEIDENHAIN TNC 426 B, TNC 430
La finestra di programma visualizza la definizione del pezzo grezzo:
0 BEGIN PGM NEU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NEU MM
Il TNC genera automaticamnete i numeri dei blocchi, nonché il
blocco BEGIN e il blocco END.
Programmazione a dialogo delle traiettorie
dell’utensile
Per programmare un blocco si inizia con il tasto di dialogo. Nella riga
di intestazione dello schermo il TNC chiederà tutti i dati necessari.
Esempio per un dialogo
Apertura del dialogo
COORDINATE ?
<
10 Inserire le coordinata di destinazione asse X
<
5 Inserire le coordinata di destinazione asse Y e
confermando con il tasto ENT passare alla
domanda successiva.
CORR. RAGGIO: RL/RR/SENZA CORR.: ?
<
Inserire ”senza correzione del raggio” e con il
tasto ENT, passare alla domanda successiva.
AVANZAMENTO F=? / F MAX = ENT
<
100
Avanzamento per questa traiettoria
100 mm/min, confermare con il tasto ENT
passando alla domanda successiva
FUNZIONE AUSILIARIA M ?
<
3
Funzione ausiliaria M3 ”Mandrino ON”; azio-
nando il tasto ENT il TNC conclude il dialogo
La finestra di programma visualizzerà la seguente riga:
3 L X+10 Y+5 R0 F100 M3
4.3
Aper
tu
ra
e inser
iment
o pr
ogr
ammi
Inizio programma, nome, unità di misura
Asse del mandrino, coordinate punto MIN
Coordinate punto MAX
Fine programma, nome, unità di misura
Funzioni durante il dialogo Tasto
Salto della domanda di dialogo
Conclusione anticipata del dialogo
Interruzione e cancellazione del dialogo
