1 Introduzione
1
.4
V
isualizzazione di stat
o

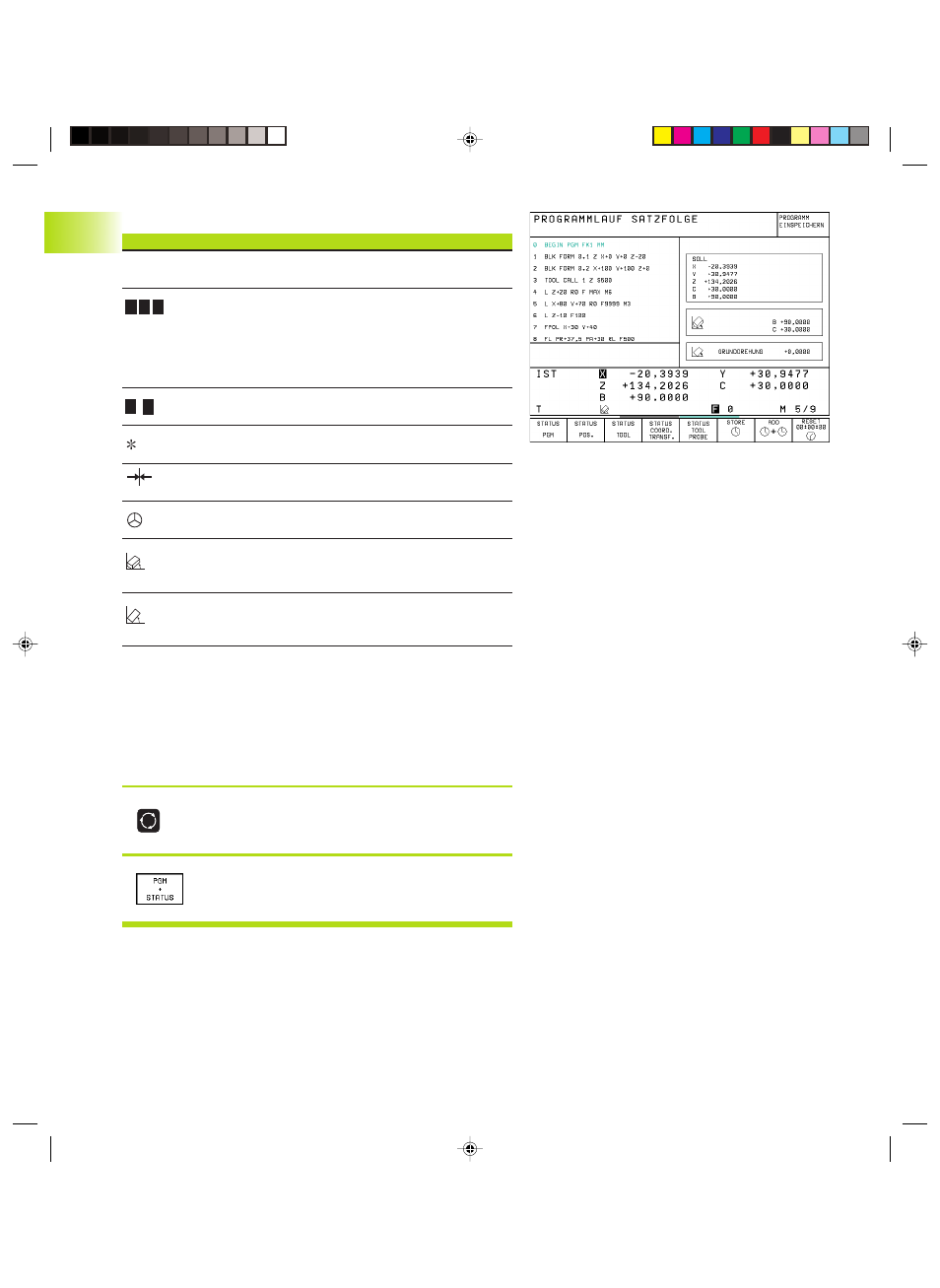

Informazioni della visualizzazione di stato
Simbolo Significato
REALE
Coordinate reali o nominali della posizione attuale
X Y Z
Assi della macchina; gli assi ausiliari vengono indicati con
lettere minuscole.
L'ordine di successione e il numero di assi vengono de-
finiti dal costruttore della macchina.
Consultare il Manuale della macchina.
S
F
M Numero giri S, avanzamento F, funzione attiva ausiliaria M
Esecuzione programma avviata
Asse bloccato
Asse spostabile con il volantino
Spostamento assi nel piano di lavoro ruotato
Spostamento assi in relazione alla rotazione base
Visualizzazioni di stato supplementari
Le visualizzazioni di stato supplementari contengono informazioni
dettagliate sull’esecuzione del programma e possono essere
chiamate in tutti i modi operativi, tranne nella MEMORIZZAZIONE /
EDITING PROGRAMMA
Attivazione della visualizzazione di stato supplementare
Chiamare il livello softkey per la ripartizione
dello schermo
<
Selezionare la rappresentazione con visualiz-
zazione di stato supplementare
