8 Programmazione: Cicli 146
MASCHIATURA senza compensatore utensile
GS (ciclo 17)
La macchina e il TNC devono essere predisposti dal
costruttore per la maschiatura senza compensatore
utensile.
Il TNC esegue la maschiatura senza compensatore utensile, in uno
o più passi di lavorazione.
Vantaggi rispetto al ciclo maschiatura con compensatore utensile:
■ Maggiore velocità di lavorazione
■ Possibilità di ripetere la lavorazione sullo stesso filetto, perché alla
chiamata del ciclo il mandrino si orienta sulla posizione di 0° (in
funzione del parametro macchina 7160)
■ Maggiore campo di spostamento dell‘asse del mandrino per la
mancanza del compensatore
Da osservare:
Programmare un’istruzione di posizionamento sul punto
di partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0
Programmare un‘istruzione di posizionamento sul punto
di partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro PROFONDITA’ FORATURA
definisce la direzione della lavorazione.
Il TNC calcola l’avanzamento in funzione del numero di
giri. Azionando la manopola del potenziometro di regola-
zione del numero di giri durante la maschiatura, il TNC
adatta l’avanzamento automaticamente
La manopola del potenziometro di regolazione
dell’avanzamento è disattivata

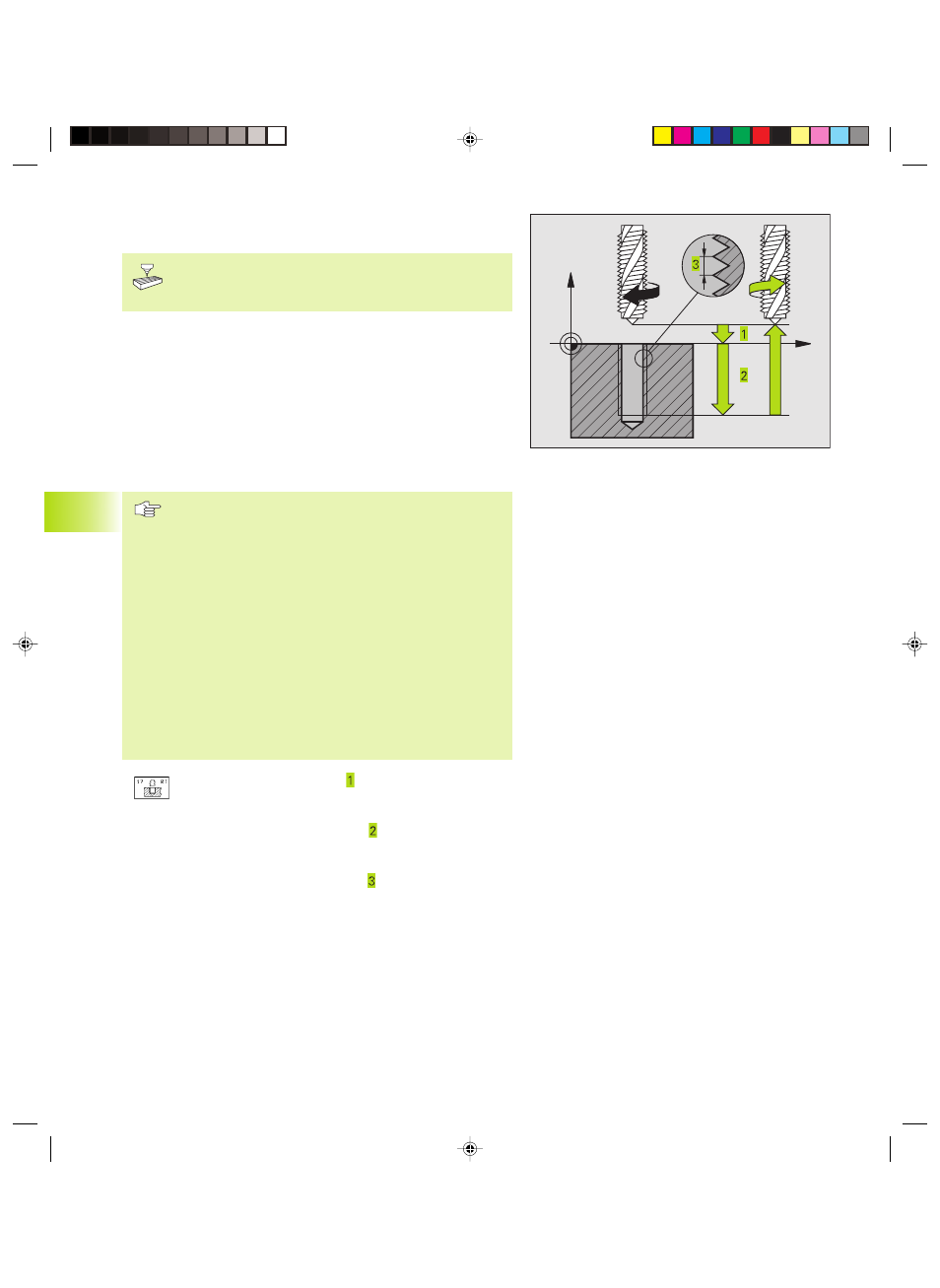

ú DISTANZA DI SICUREZZA (incrementale): distanza tra
la punta dell‘utensile (pos. di partenza) e la superficie
del pezzo
ú PROFONDITA’ DI FORATURA (incrementale):
distanza tra la superficie del pezzo (inizio della
filettatura) e l’estremità della filettatura
ú PASSO DELLA FILETTATURA :
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = Filettatura destrorsa
– = Filettatura sinistrorsa
Disimpegno in un’interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP il TNC
visualizzerà il softkey MANUAL OPERATION. Premendolo si può
disimpegnare l’utensile. Per un disimpegno controllato azionare il
tasto esterno di movimento positivo dell’asse mandrino attivo.
8.2 Cicli di foratura
X
Z
