14 Funzioni MOD 304

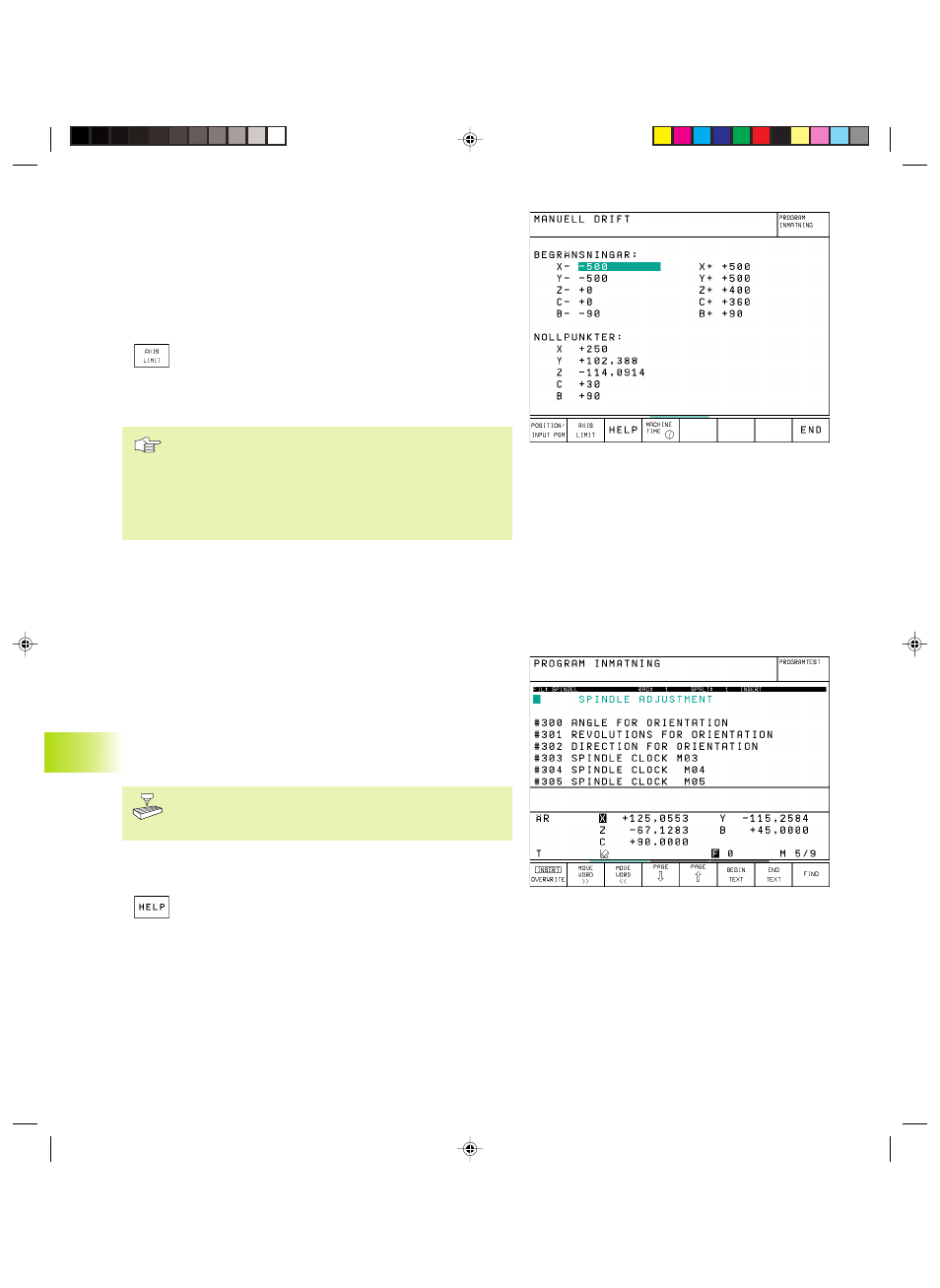

Rilevamento ed impostazione del campo massimo di
spostamento
ú Selezionare la INDICAZIONE DI POSIZIONE REF
ú Posizionarsi sulle posizioni finali positive e negative desiderate
sugli assi X, Y, Z
ú Prendere nota dei valori con il relativo segno
ú Selezionare le funzioni MOD: premere il tasto MOD
ú Inserire i limiti del campo di spostamento: premere il
softkey AXIS LIMIT. Impostare i valori annotati quali
LIMITI per gli assi
ú Abbandonare la funzione MOD: premere il softkey
END
Le correzioni del raggio dell’utensile non vengono
tenute in considerazione in caso di limitazione del campo
di spostamento.
Le limitazioni del campo di spostamento e i finecorsa
software vengono tenuti in conto dopo il posizionamento
sugli indici di riferimento.
Visualizzazione dell‘origine
I valori che vengono visualizzati sullo schermo in basso a sinistra
sono gli indici di riferimento impostati manualmente, riferiti
all’origine della macchina. Essi non possono essere modificati nel
menu visualizzato.
14.12 Visualizzzione file dati HELP
L’obiettivo dei file dati HELP (file dati di aiuto) è di supportare
l’operatore nelle situazioni ove si rendono necessarie operazioni
obbligate, p.es. il disimpegno della macchina dopo un’interruzione
dell’alimentazione. Anche le funzioni ausiliarie possono essere
documentate in un file dati HELP. La figura a destra illustra la
visualizzazione di un tale file.
I file dati HELP non sono disponibili su tutte le macchine.
Per informazioni ulteriori rivolgersi al costruttore della
macchina.
Selezione del file dati HELP
ú Selezionare le funzioni MOD: premere il tasto MOD
ú Selezione dell’ultimo file dati HELP attivo: premere il
softkey HELP
ú Ove necessario, chiamare la gestione file dati e
selezionare il file desiderato.
14.12 V
isualizzzione file dati HELP
