Coordinate polari
Se il disegno costruttivo è quotato in modo ortogonale, anche il
programma di lavorazione viene generato nel sistema di coordinate
ortogonali. Per i pezzi con archi di cerchio o con indicazioni angolari è
spesso più semplice definire le posizioni mediante coordinate polari.
Le coordinate polari definiscono, contrariamente alle coordinate
ortogonali X, Y e Z, le posizioni in un solo piano. Le coordinate polari
hanno la loro origine nel Polo. Una posizione in un piano può essere
quindi definita in modo univoco mediante:
n Raggio delle coordinate polari: distanza dal polo alla posizione
n Angolo delle coordinate polari: angolo tra l'asse di riferimento
dell'angolo e la retta che collega il polo con la posizione.

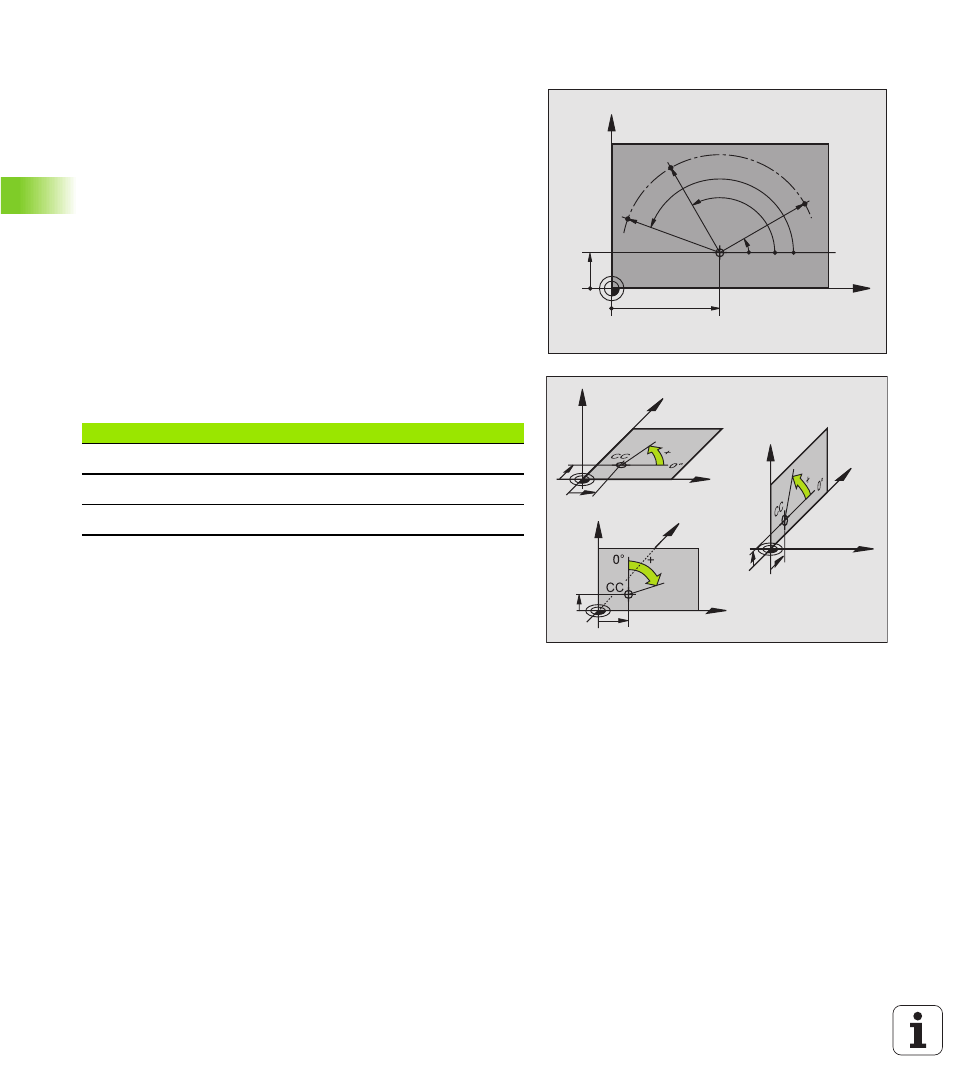

Vedere figura in alto a destra.
Definizione del polo e dell'asse di riferimento dell'angolo
Il polo viene definito mediante due coordinate nel sistema di
coordinate ortogonali in uno dei tre piani. Con questa definizione si
attribuisce in modo univoco anche l'asse di riferimento dell'angolo per
l'angolo H delle coordinate polari.
Coordinate polari (piano) Asse di riferimento dell'angolo
I e J +X
J e K +Y
K e I +Z
