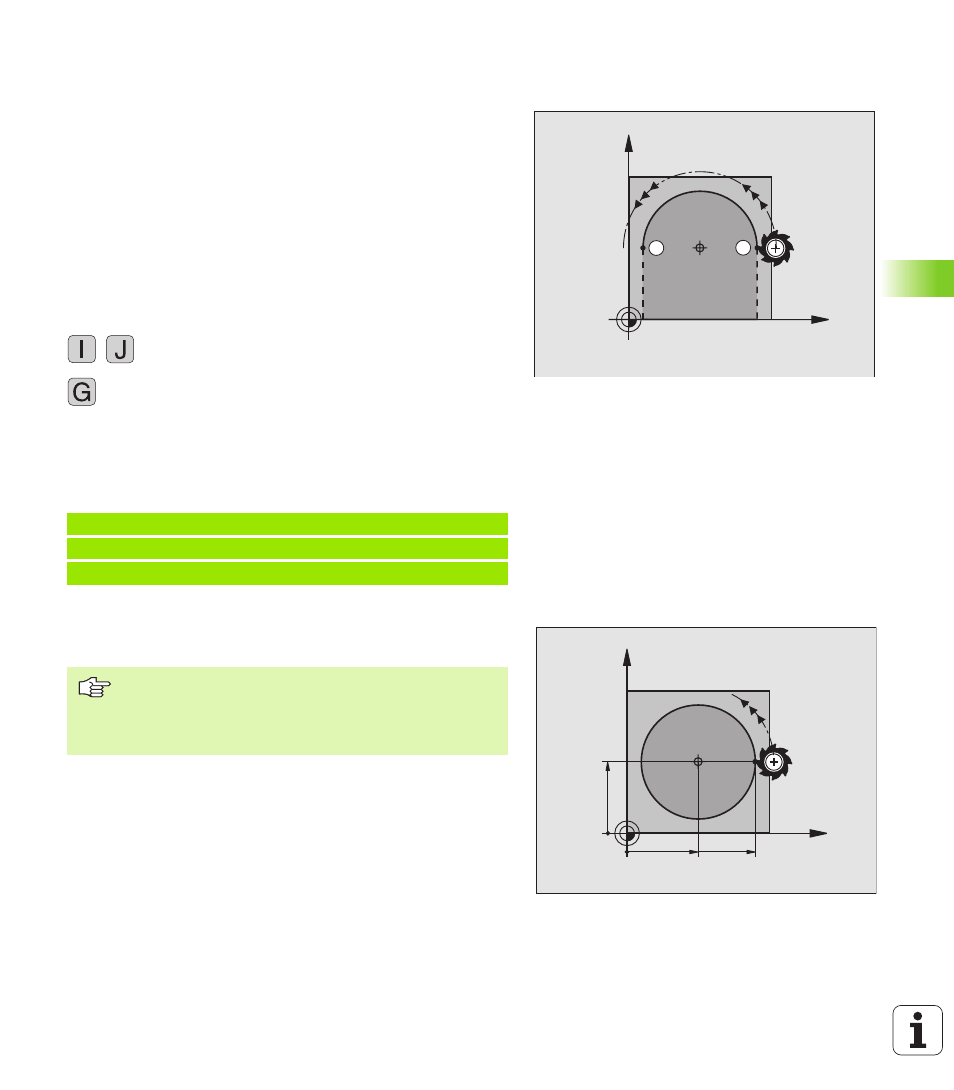

Traiettoria circolare G02/G03/G05 intorno al
centro del cerchio I, J
Il centro del cerchio I, J deve essere definito prima di programmare la
traiettoria circolare. L'ultima posizione dell'utensile programmata
prima della traiettoria circolare corrisponde al suo punto di partenza.
Senso di rotazione
n
In senso orario: G02
n
In senso antiorario: G03
n
Senza programmazione del senso di rotazione: G05. Il TNC esegue la
traiettoria circolare con l'ultimo senso di rotazione programmato
Programmazione
U
U
U
U
Portare l'utensile sul punto di partenza della traiettoria circolare.
U
U
U
U
Inserire le coordinate del centro del cerchio
U
U
U
U
Inserire le coordinate del punto finale dell'arco di
cerchio
Ove necessario:
U
U
U
U
Avanzamento F
U
U
U
U
Funzione ausiliaria M
Esempi di blocchi NC
Cerchio pieno
Per il cerchio pieno occorre programmare per il punto finale le stesse
coordinate del punto di partenza.
N 5 0 I +2 5 J + 25 *
N 6 0 G 01 G4 2 X + 45 Y+ 2 5 F 20 0 M 3 *
N 7 0 G 03 X+ 4 5 Y +2 5 *
Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.
Tolleranza di scostamento: fino a 0,016 mm (definibile
tramite MP7431)
S
E
X
Y
I,J
3
X
Y
25=I
45
25=J
CC
