5 Programmazione: Utensili
5.
2 D
a
ti
u
ten
s
il
e

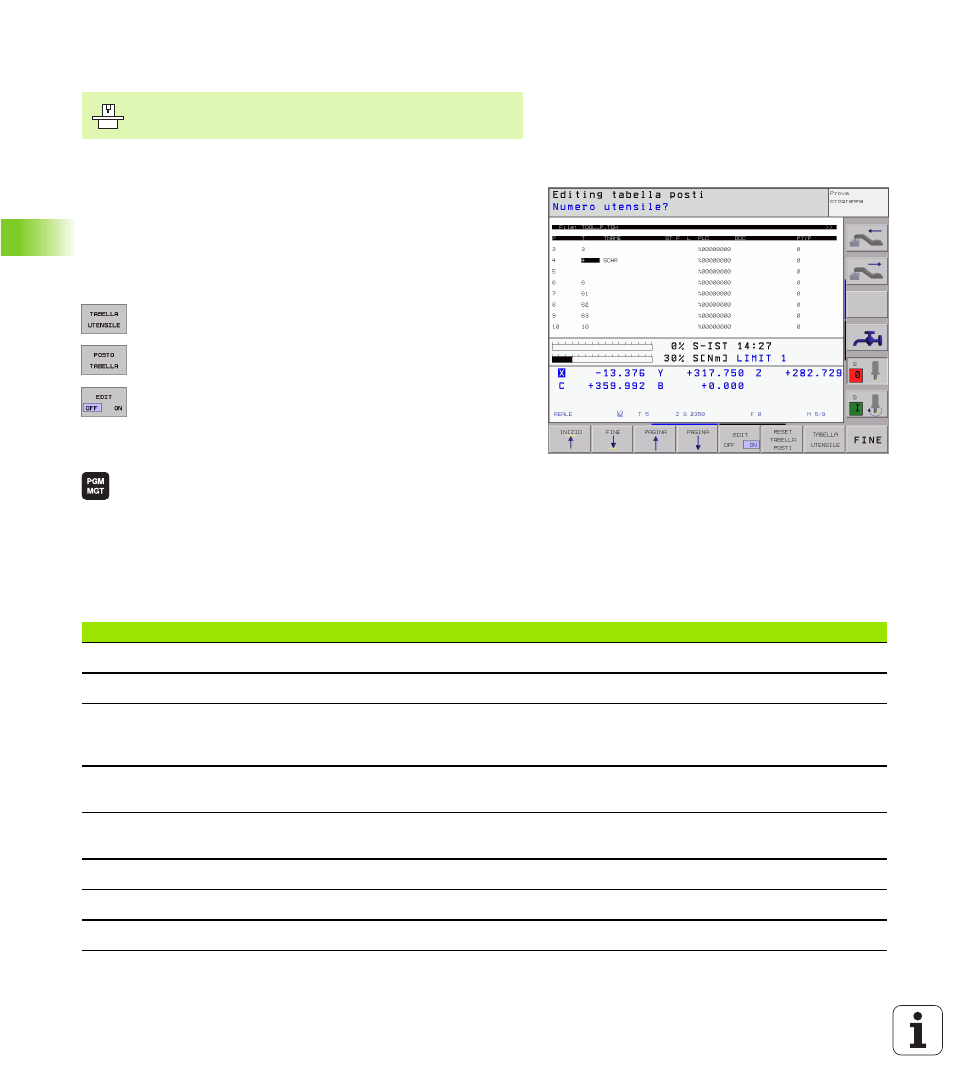

Tabella posti per cambio utensile
Per il cambio utensili automatico occorre la tabella posti TOOL_P.TCH.
Il TNC gestisce più tabelle posti con nomo di file a piacere. La tabella
posti da attivare per l'esecuzione del programma viene selezionata in
uno dei modi operativi di esecuzione tramite la gestione file dati (Stato
M). Per poter gestire più magazzini in un'unica tabella posti (indicizzare
il numero di utensile), impostare i parametri macchina da 7261.0 a
7261.3 diversi da 0.
Editing Tabella posti in uno dei modi di esecuzione programma
U
U
U
U
Selezione della Tabella utensili: premere il softkey
TABELLA UTENSILI
U
U
U
U
Selezione della Tabella posti: premere il softkey
TABELLA POSTI
U
U
U
U
Impostare il softkey EDIT su ON
Selezione tabella posti nel modo operativo MEMORIZZAZIONE/
EDITING PROGRAMMA
U
U
U
U
Chiamata Gestione file dati
U
U
U
U
Visualizzazione dei tipi di file: premere il softkey
SELEZIONA TIPO
U
U
U
U
Visualizzazione di un file dati tipo .TCH : premere il
softkey TCH FILE (secondo livello softkey).
U
U
U
U
Selezionare un file o inserire un nuovo nome di file.
Confermare con il tasto ENT o con il softkey SELEZ.
Il costruttore adatta alla propria macchina le funzioni della
tabella posti. Consultare il Manuale della macchina!
Sigla
Inserimento
Dialogo
P
Numero posto dell'utensile nel magazzino utensili
–
T
Numero utensile
NUMERO UTENSILE ?
ST
L'utensile è un utensile speciale (ST: per Special T ool = ingl. utensile speciale);
se l'utensile speciale blocca dei posti prima e dopo il proprio, bloccare i relativi
posti nella colonna L (stato L)
UTENSILE SPECIALE ?
F
Riportare l'utensile sempre allo stesso posto magazzino (F: per Fixed = ingl.
fisso)
POSTO FISSO ? SI = ENT /
NO = NO ENT
L
Bloccare il posto (L: per Locked = ingl. bloccato, vedere anche colonna ST)
BLOCCO DEL POSTO ? SI =
ENT / NO = NO ENT
PLC
Informazione relativa a questo posto utensile da trasmettere al PLC
STATO PLC ?
TNAME
Visualizzazione del nome utensile da TOOL.T
–
DOC
Visualizzazione del commento all'utensile da TOOL.T
–
