Precalcolo del profilo con correzione del raggio
(LOOK AHEAD): M120
Comportamento standard
Se il raggio dell'utensile è maggiore di un gradino del profilo da
eseguire con correzione del raggio, il TNC interrompe l'esecuzione del
programma ed emette un messaggio d'errore. M97 (vedere
"Lavorazione di piccoli gradini di profilo: M97", pag. 203): La funzione
M97 impedisce questo messaggio d'errore, ma causa una spogliatura,
spostando inoltre lo spigolo.
In caso di spogliatura il TNC potrebbe danneggiare il profilo.
Comportamento con M120
Il TNC controlla la presenza di sottosquadri e intersezioni sui profili da
eseguire con correzione del raggio e calcola in anticipo, dal blocco
attivo, la traiettoria dell'utensile. I punti nei quali l'utensile
danneggerebbe il profilo non vengono lavorati (evidenziati in scuro

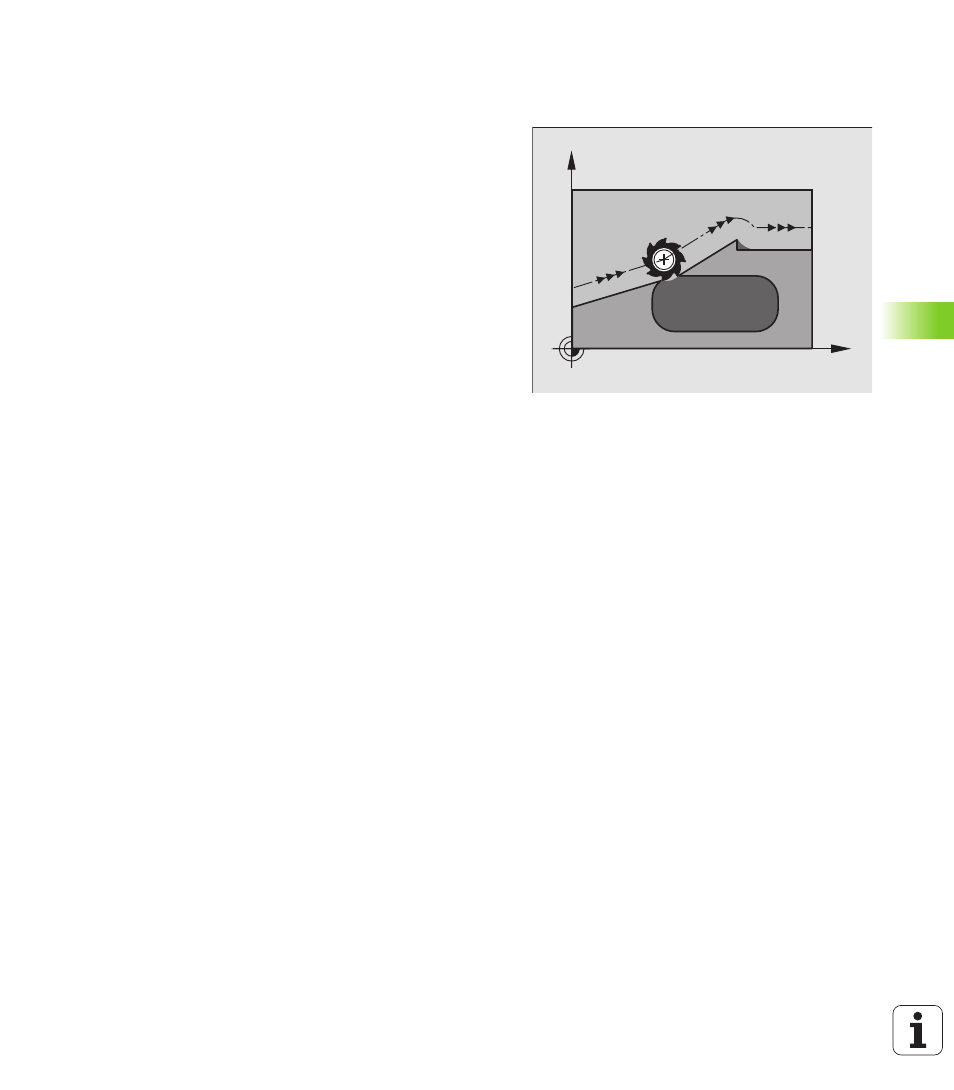

nella figura a destra). M120 può essere anche utilizzata per lavorare i
dati di digitalizzazione o dati generati da un sistema di programmazione
esterno con la funzione Correzione del raggio utensile. In questo modo
si possono compensare gli scostamenti dal raggio utensile teorico.
Il numero di blocchi (al massimo 99) calcolabili in anticipo, deve essere
definito con l'istruzione LA (ingl. Look Ahead: guardare in avanti) dopo
M120. Quanto maggiore è il numero di blocchi che il TNC deve
calcolare in anticipo, tanto maggiore sarà il tempo di elaborazione.
Inserimento
Inserendo M120 in un blocco di posizionamento, il TNC continuerà il
dialogo per questo blocco, richiedendo il numero di blocchi LA da
calcolare in anticipo.
Attivazione
M120 deve essere programmata in un blocco NC che contiene anche
la correzione del raggio G41 o G42. M120 sarà attiva da questo blocco
fino a
n un annullamento della correzione del raggio con G40
n
una programmazione della funzione M120 con LA0
n
una programmazione di M120 senza LA
n la chiamata di un altro programma con %...
M120 è attiva dall'inizio del blocco.
Limitazioni
n Il riposizionamento sul profilo dopo uno stop esterno/interno è
possibile solo con la funzione RIPOSIZ. A BLOCCO N
n Utilizzando le funzioni di traiettoria G25 e G24, i blocchi prima e dopo
G25 e G24 devono contenere solo le coordinate del piano di lavoro
X
Y
