HEIDENHAIN iTNC 530

139

5.

2 D

a

ti

u

ten

s

il

e

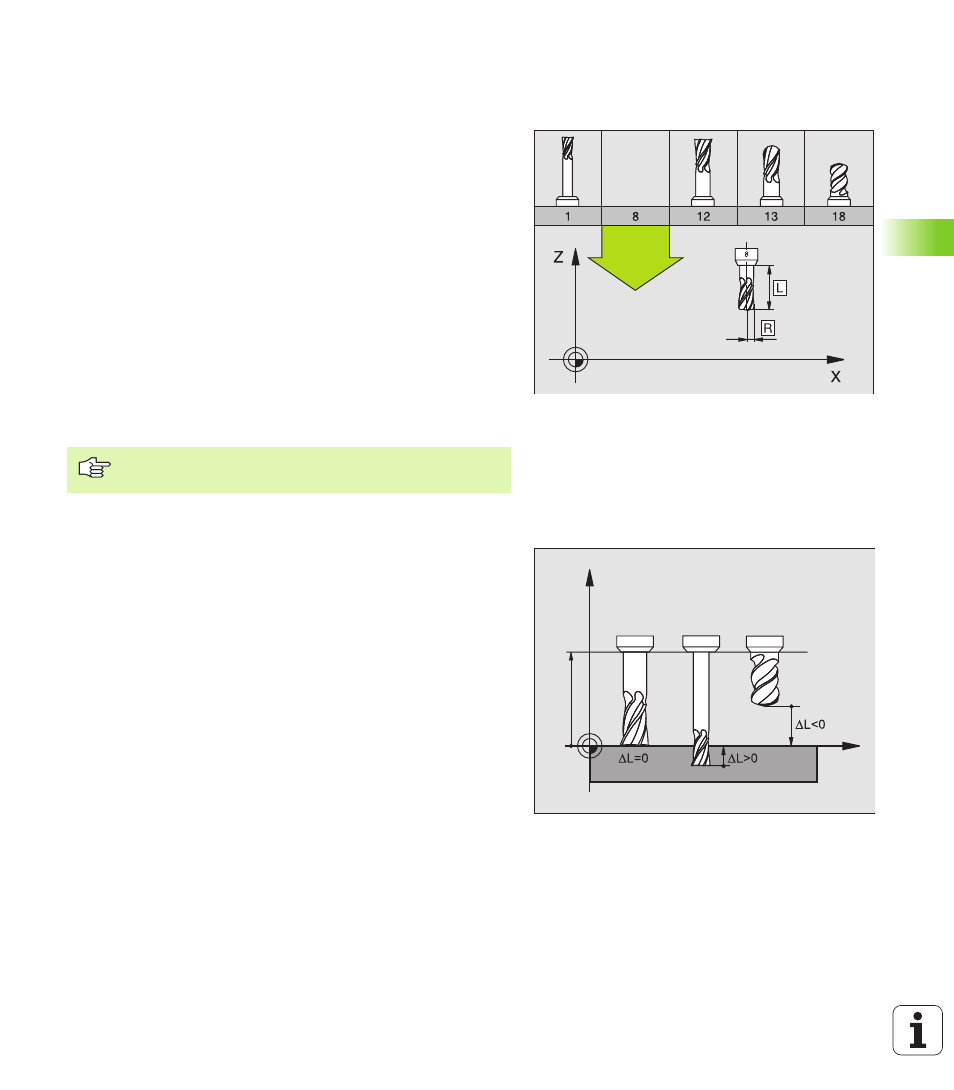

5.2 Dati utensile

Premesse per la correzione dell'utensile

Di norma si programmano le coordinate delle traiettorie nel modo in
cui il pezzo viene quotato nel disegno. Affinché il TNC possa calcolare
la traiettoria del centro dell'utensile, quindi effettuare una correzione
dell'utensile, occorre inserire la lunghezza e il raggio per ogni singolo
utensile.

I dati utensile possono essere inseriti con la funzione G99 direttamente
nel programma o separatamente in Tabelle utensili. Inserendo i dati
utensile in tabelle, sono disponibili ulteriori informazioni specifiche
d'utensile. Durante l'esecuzione del programma il TNC tiene conto di
tutti i dati inseriti.

Numero utensile, nome utensile

Ogni utensile viene identificato da un numero tra 0 e 254. Lavorando
con tabelle utensili si possono utilizzare numeri più alti e assegnare
inoltre dei nomi utensile.

L'utensile con il numero 0 viene identificato quale "utensile zero" con
lunghezza L=0 e raggio R=0.

Lunghezza L dell'utensile

La lunghezza L dell'utensile può essere determinata in due modi:

Dalla differenza tra la lunghezza dell'utensile e la lunghezza
L0 dell'utensile zero

Segni:

Determinazione della lunghezza:

U

U

U

U

Portare l'utensile zero sulla posizione di riferimento nell'asse
utensile (p. es. superficie pezzo Z=0)

U

U

U

U

Impostare la visualizzazione dell'asse utensile a zero (impostazione
del punto di riferimento)

U

U

U

U

Cambiare l'utensile

U

U

U

U

Portare l'utensile sulla stessa posizione di riferimento dell'utensile
zero

U

U

U

U

Viene visualizzato nell'asse utensile la differenza di lunghezza tra
l'utensile e l'utensile zero

U

U

U

U

Confermare il valore con il tasto “Conferma posizione reale” nel
blocco G99 o nella Tabella utensili

Definizione della lunghezza L con un dispositivo di presetting

Successivamente inserire il valore determinato direttamente nella
definizione G99 dell'utensile o nella tabella utensili.

Anche nelle tabelle utensili il T0 dovrà essere definito con
L=0 e R=0.

L>L0:

L'utensile è più lungo dell'utensile zero

L<L0:

L'utensile è più corto dell'utensile zero

Z

X

L

0
