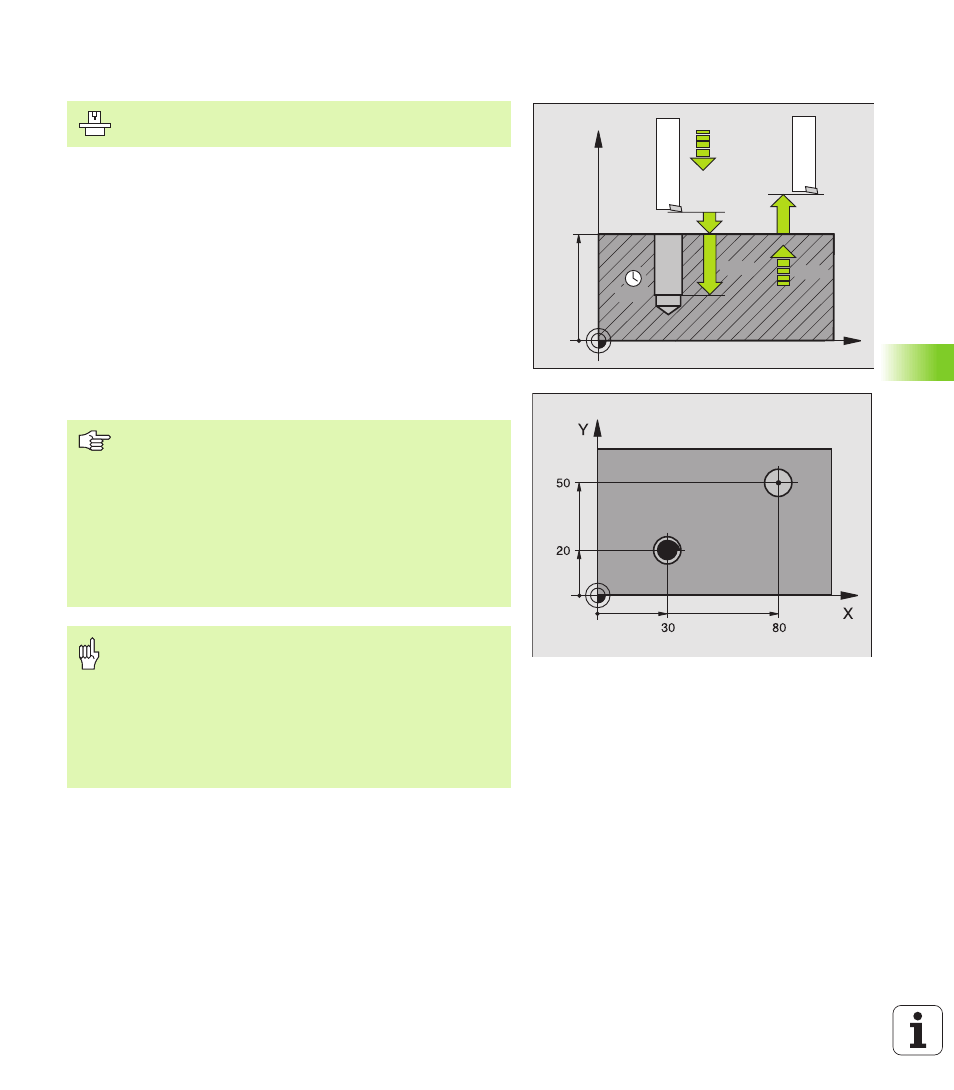

TORNITURA INTERNA (Ciclo G202)
1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla
DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L’utensile penetra con l’AVANZAMENTO DI FORATURA sino alla
PROFONDITÀ
3 Sul fondo del foro l’utensile sosta, se programmato, con il
mandrino in funzione per eseguire la spoglia
4 Successivamente il TNC orienta il mandrino sulla posizione definita
nel parametro Q336
5 Se si seleziona il disimpegno, il TNC disimpegna l'utensile nella
direzione programmata di 0,2 mm (valore fisso)
6 Successivamente il TNC porta l'utensile con la velocità di ritorno
alla DISTANZA DI SICUREZZA e da lì, se programmato, in rapido
alla 2ª DISTANZA DI SICUREZZA. Se Q214=0 la retrazione ha luogo
sulla parete del foro X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
La macchina e il TNC devono essere predisposti per il ciclo
G202 dal Costruttore della macchina.
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Alla fine del ciclo il TNC ripristina lo stato del refrigerante e
del mandrino, attivo prima della chiamata del ciclo.
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
