8 Programmazione: Cicli
8.
9
C
ic
li
d
i s
p
ia
n
a
tu
ra
U
U
U
U

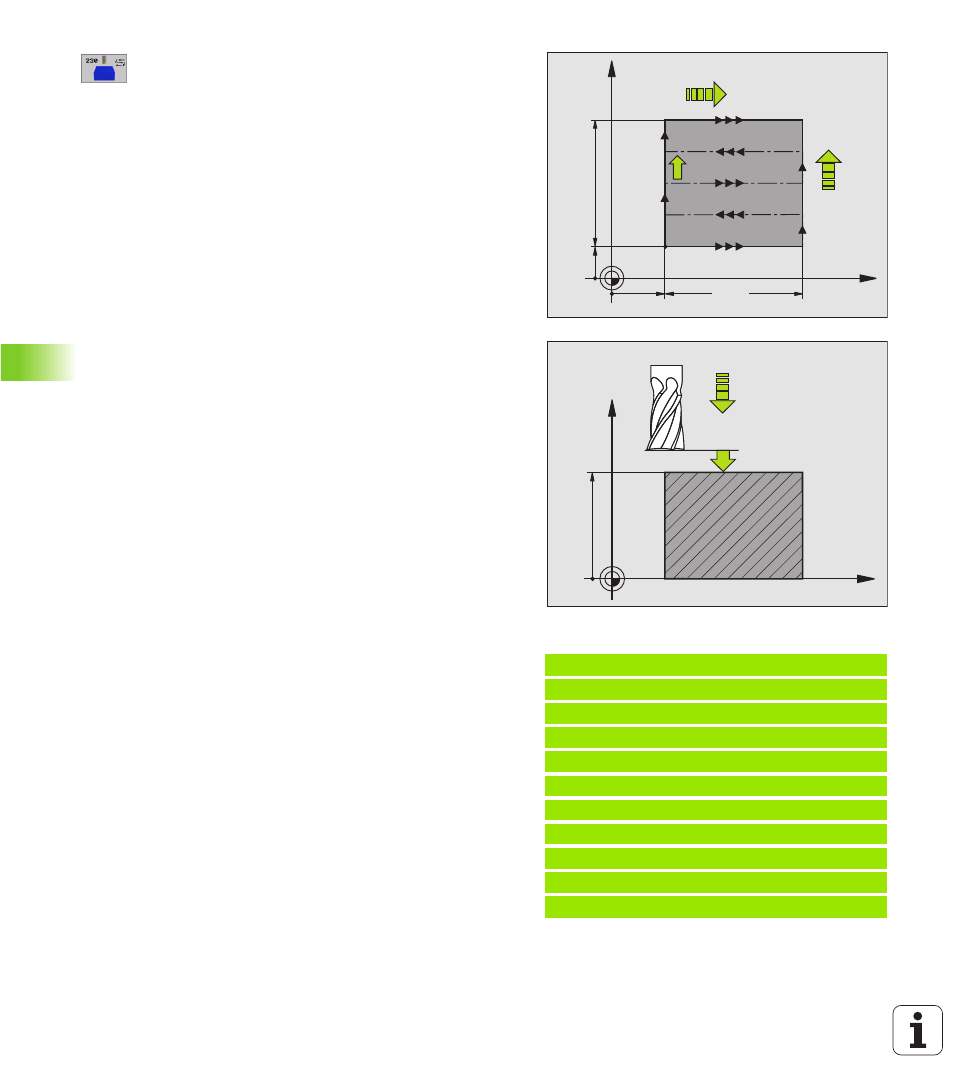

PUNTO DI PARTENZA 1º ASSE
Q225 (in valore assoluto):
coordinata del punto MIN della superficie da spianare
nell'asse principale del piano di lavoro
U
U
U
U
PUNTO DI PARTENZA 2º ASSE
Q226 (in valore assoluto):
coordinata del punto MIN della superficie da spianare
nell'asse secondario del piano di lavoro
U
U
U
U
PUNTO DI PARTENZA 3º ASSE
Q227 (in valore assoluto):
altezza nell'asse del mandrino alla quale si esegue la
spianatura
U
U
U
U
LUNGHEZZA 1º LATO
Q218 (in valore incrementale):
lunghezza della superficie da spianare nell'asse
principale del piano di lavoro, riferita al PUNTO DI
PARTENZA 1º ASSE
U
U
U
U
LUNGHEZZA 2º LATO
Q219 (in valore incrementale):
lunghezza della superficie da spianare nell'asse
secondario del piano di lavoro, riferita al PUNTO DI
PARTENZA 2º ASSE
U
U
U
U
NUMERO DEI TAGLI
Q240: numero delle linee in cui il
TNC deve spostare l'utensile nel senso della
larghezza
U
U
U
U
AVANZAMENTO IN PROFONDITA'
206: velocità
dell'utensile nello spostamento dalla DISTANZA DI
SICUREZZA alla profondità di fresatura in mm/min
U
U
U
U
AVANZAMENTO FRESATURA
Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min
U
U
U
U
AVANZAMENTO TRASVERSALE
Q209: velocità dell'utensile
nello spostamento alla linea successiva in mm/min;
procedendo trasversalmente nel materiale, Q209
deve essere inferiore a Q207; procedendo
trasversalmente nello spazio libero, Q209 può essere
maggiore di Q207
U
U
U
U
DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la profondità di
fresatura per il posizionamento all'inizio e alla fine del
ciclo
Esempio: Blocchi NC
N 71 G2 3 0 S PI A NA T UR A
Q 2 25 = +1 0
;P U NT O D I P A RT E NZ A 1 ° A S SE
Q 2 26 = +1 2
;P U NT O D I P A RT E NZ A 2 ° A S SE
Q 2 27 = +2 , 5
;P U NT O D I P A RT E NZ A 3 ° A S SE
Q 2 18 = 15 0
;L U NG H EZ Z A 1 ° L AT O
Q 2 19 = 75
;L U NG H EZ Z A 2 ° L AT O
Q 2 40 = 25
;N U ME R O T AG L I
Q 2 06 = 15 0
;A V AN Z AM E NT O P R OF .
Q 2 07 = 50 0
;A V AN Z . F RE S AT U RA
Q 2 09 = 20 0
;A V AN Z . T RA S VE R SA L E
Q 2 00 = 2
;D I ST . D I S I CU R EZ Z A
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
