154 5 Programmazione: Utensili
5.
3 C
o
rr
ez
io
n
e
d
e
ll
'u
te
n
s
il
e

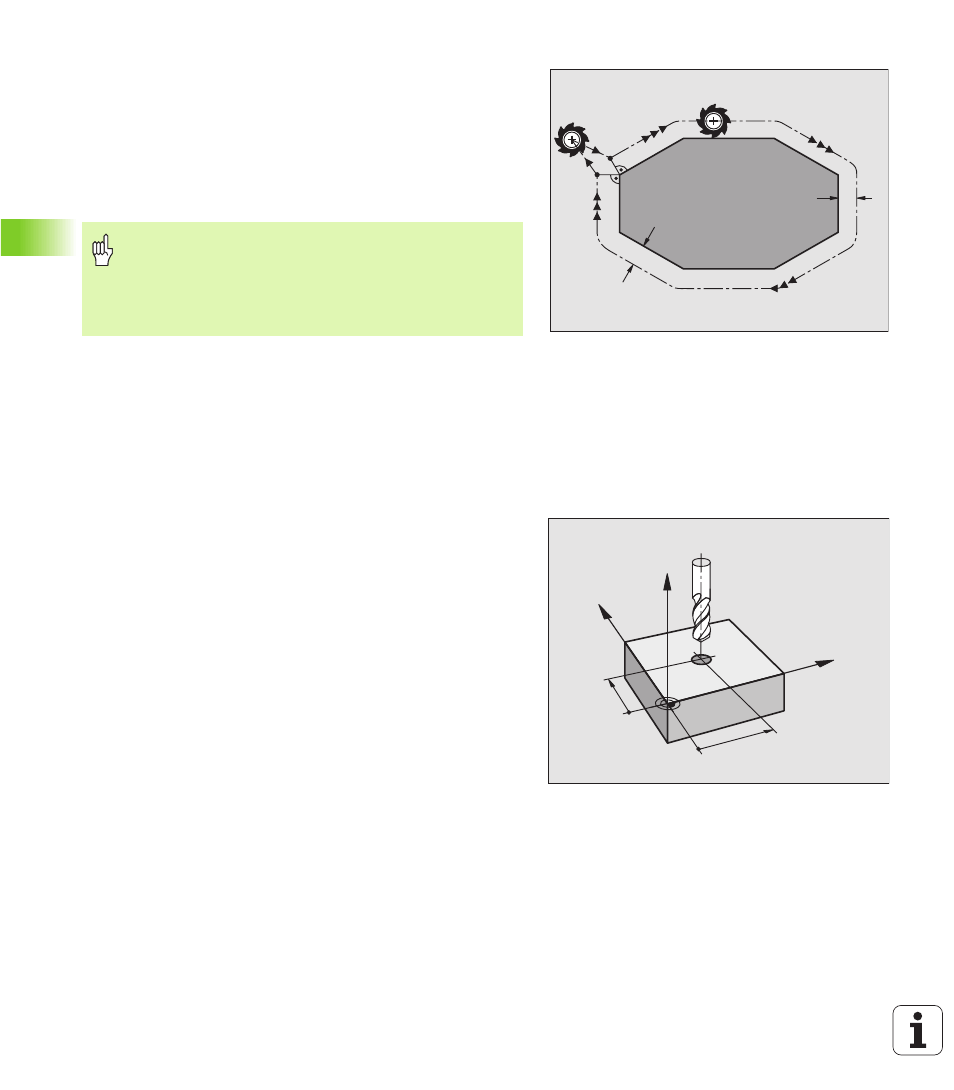

Correzione del raggio dell'utensile
Il blocco di programma per la traiettoria utensile contiene:
n G41 o G42 per la correzione del raggio
n G43 o G44, per la correzione del raggio nelle traiettorie parassiali
n G40 , quando non è richiesta alcuna correzione del raggio
La correzione del raggio si attiva quando un utensile viene chiamato e
spostato nel piano di lavoro con G41 o G42.
Nella correzione di un raggio il TNC tiene conto dei valori delta sia del
blocco T che della Tabella utensili:
Valore di correzione = R + DR
T
+ DR
TAB
con
Traiettorie senza correzione del raggio: R0
L'utensile si sposta nel piano di lavoro con il proprio centro sulla
traiettoria programmata, cioè sulle coordinate programmate.
Impiego: foratura, preposizionamenti.
Il TNC annulla la correzione del raggio se:
n si programma un blocco di posizionamento con G40
n
si programma una chiamata di programma con %...
:NONE.
n
si seleziona un nuovo programma con PGM MGT
R : Raggio utensile R dal blocco G99 o dalla Tabella utensili
DR
T
: Sovradimensione DR per il raggio dal bloccoT (non
calcolata nell'indicazione di posizione)
DR
TAB:
Sovradimensione per il raggio DR dalla Tabella utensili
R
R
G40
G41
Y
X
Z
X
Y
