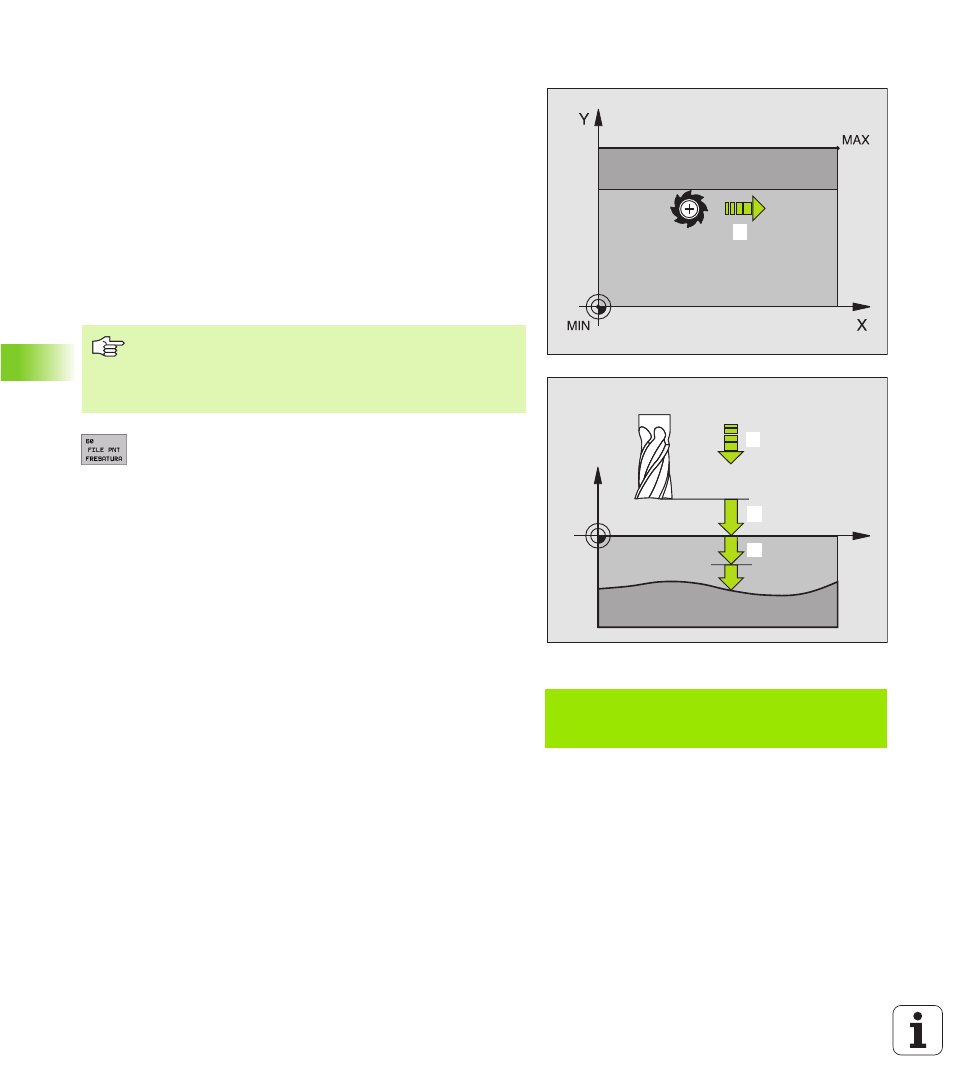

LAVORAZIONE DATI 3D (Ciclo G60)
1
Il TNC porta l'utensile in rapido dalla posizione attuale nell'asse del
mandrino alla DISTANZA DI SICUREZZA sopra il punto MAX
programmato nel ciclo
2
Successivamente il TNC porta l'utensile in rapido nel piano di
lavoro sul punto MIN programmato nel ciclo
3
Da lì l'utensile viene portato con AVANZAMENTO DI
PROFONDITA' sul primo punto del profilo
4
Successivamente vengono lavorati, con AVANZAMENTO DI
FRESATURA, tutti i punti memorizzati nel file dati digitalizzati; ove
necessario il TNC si porta temporaneamente alla DISTANZA DI
SICUREZZA, per saltare eventuali zone da non lavorare
5
Alla fine il TNC riporta l'utensile in rapido alla DISTANZA DI
SICUREZZA
U
U
U
U
Nome file dati 3D
: introdurre il nome del file nel quale
sono memorizzati i dati da lavorare; se il file non si
trova nella directory attuale, introdurre il percorso
completo.
U
U
U
U
PUNTO MIN CAMPO
: punto minimo (coordinate X, Y e Z)
del campo nel quale si deve fresare
U
U
U
U
PUNTO MAX CAMPO
: punto massimo (coordinate X, Y e
Z) del campo nel quale si deve fresare
U
U
U
U
DISTANZA DI SICUREZZA
1
(in valore incrementale):
(incrementale): distanza tra la punta dell’utensile e la
superficie del pezzo nei movimenti in rapido
U
U
U
U
PROFONDITA' DI ACCOSTAMENTO
2
(in valore
incrementale): quota dei singoli accostamenti
dell'utensile
U
U
U
U
AVANZAMENTO IN PROFONDITA'
3
: velocità dell'utensile
nella penetrazione in mm/min
U
U
U
U
AVANZAMENTO FRESATURA
4
: velocità di spostamento
dell'utensile durante la fresatura in mm/min
U
U
U
U
Funzione ausiliaria M: introduzione opzionale di una
funzione ausiliaria, p. es. M13
Esempio: Blocchi NC
N 64 G6 0 P 0 1 B SP . I P 01 X+ 0 P 0 2 Y +0
P0 3 Z - 20 P0 4 X + 10 0 P 0 5 Y +1 0 0 P 06 Z +0
P0 7 2 P0 8 + 5 P 0 9 1 00 P1 0 3 5 0 M 13 *
14
X
Z
11
13
12
Da osservare prima della programmazione
Con il ciclo G60 si possono lavorare con più accostamenti
i dati 3D generati da un sistema di programmazione
esterno.
